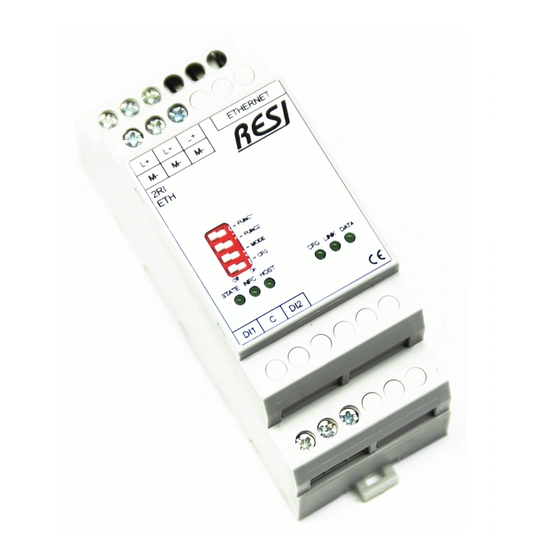

Resi -2RI-MODBUS Kurzanleitung

RESI-2RI-MODBUS
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Fax: +43-316-262062-66, Email: help@RESI.cc URL: www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
Beschreibung:
MODBUS/RTU Modul zur Erfassung von 2 Digitaleingängen für 10...250Vac/dc über einen seriellen Bus, Host Kommunikation über RS232 oder RS485 mit MODBUS/RTU Slave Protokoll, Host Baudraten: 9600,
19200, 38400 oder 57600Bd, Keine, gerade oder ungerade Parität, 8 Datenbits, 1 Stoppbit, Digitaleingänge und serielles RS232/RS485 Interface sind galvanisch getrennt, Digitaleingänge: Spannung: 10..250Vac/dc,
Stromaufnahme pro Kanal: ca. 1.9mA, Konfiguration und Test des Moduls über unsere kostenlose PC Software MODBUS Konfigurator, Gewicht: 55g, Größe (LxBxH): 17,5x90x58mm, Spannungsversorgung: 12-48V=,
Leistungsaufnahme: <0.5W, Schnappbar auf EN50022 DIN Schiene.
Handbuch+Software:
Um unser Modul zu konfigurieren, benötigen Sie unser kostenloses Tool ModbusConfigurator. Lesen Sie unser aktuelles Handbuch zum Produkt gewissenhaft durch! Beides erhalten Sie auf unserer Homepage
www.RESI.cc
12-48V=
GND
RS232, GND
RS232, RX
RS232, TX
10-250Vdc
GND
12-48V=
GND
RS232, GND
RS232, RX
RS232, TX
L
10-250Vac
N
KLEMMEN/LEDS RESI-2RI-MODBUS
L+ Spannungsversorgung
M- L+: 12-48V=
M-: Masse
A RS485 Modbus/RTU Slave
B Schnittstelle
A: DATA+
B: DATA-
RX RS232 Modbus/RTU Slave
TX Schnittstelle
M- RX: Seriell Empfangen
TX: Seriell Senden
M-: Masse für RS232
I1 Zwei Digitaleingänge:
C I1: Digitaleingang DI1
I2 I2. Digitaleingang DI2
C: Gemeinsamer Kontakt für
beide Digitaleingänge
STATE Status-LED, blinkt langsam,
wenn der Konverter
funktioniert
INFO Wenn einer der beiden
Digitaleingänge ein ist,
leuchtet diese LED
HOST HOST-LED, blinkt, wenn der
Host ASCII oder
MODBUS/RTU Telegramme
sendet/empfängt
Dip Switch Beschreibung
Baudrate Benutzen Sie DIP Switch 1+2, um die Baudrate zu wählen:
BR AUS AUS: 9600Bd
EIN AUS: 19200Bd
AUS EIN: 38400Bd
EIN EIN: 57600Bd
HINWEIS: Die korrekte Parität (NONE; EVEN;ODD) wird
über die PC Software eingestellt, nicht mit DIP Switches.
Interface Wählt die physikalische Art der seriellen Schnittstelle aus:
IF AUS=RS232
EIN=RS485
Function Wählt eine Spezialfunktion aus:
Definition AUS=Es wird die Unit ID aus dem FLASH verwendet
FD EIN=Es wird immer die Unit ID 255 verwendet
HINWEIS Nachdem der DIP Switch verändert wurde, bootet das Gerät
automatisch neu. Somit ist kein Spannung aus/Spannung ein
Zyklus notwendig. Nach dem Neustart sind alle drei LEDs
kurz ein, um die Neustart-Sequenz darzustellen.
Technische Rahmenbedingungen
0...60°C
Betriebstemperatur
Lagerungstemperatur -20..+80°C
Feuchte 25..90 %rF nicht kondensierend
Spannungsversorgung 12-48Vdc +/-10%
Leistungsaufnahme <0.5W
Schraubklemmen Anzugsmoment max. 0.5Nm
Verkabelungsquerschnitt Max. 1.5mm²
Abmessungen (LxBxH) 17.5x90x58mm
Gewicht 55g
Schutzart IP20
Konformität CE
DE
