Abbildung 8 : Schaltverhalten Der Digitalen Ausgänge - Astech Lds30 Handbuch

LDS30 Handbuch
Wert Beschreibung
w Schaltschwelle
x Schaltbereich
y Schalthysterese
z Schaltzustand
Q bzw. /Q

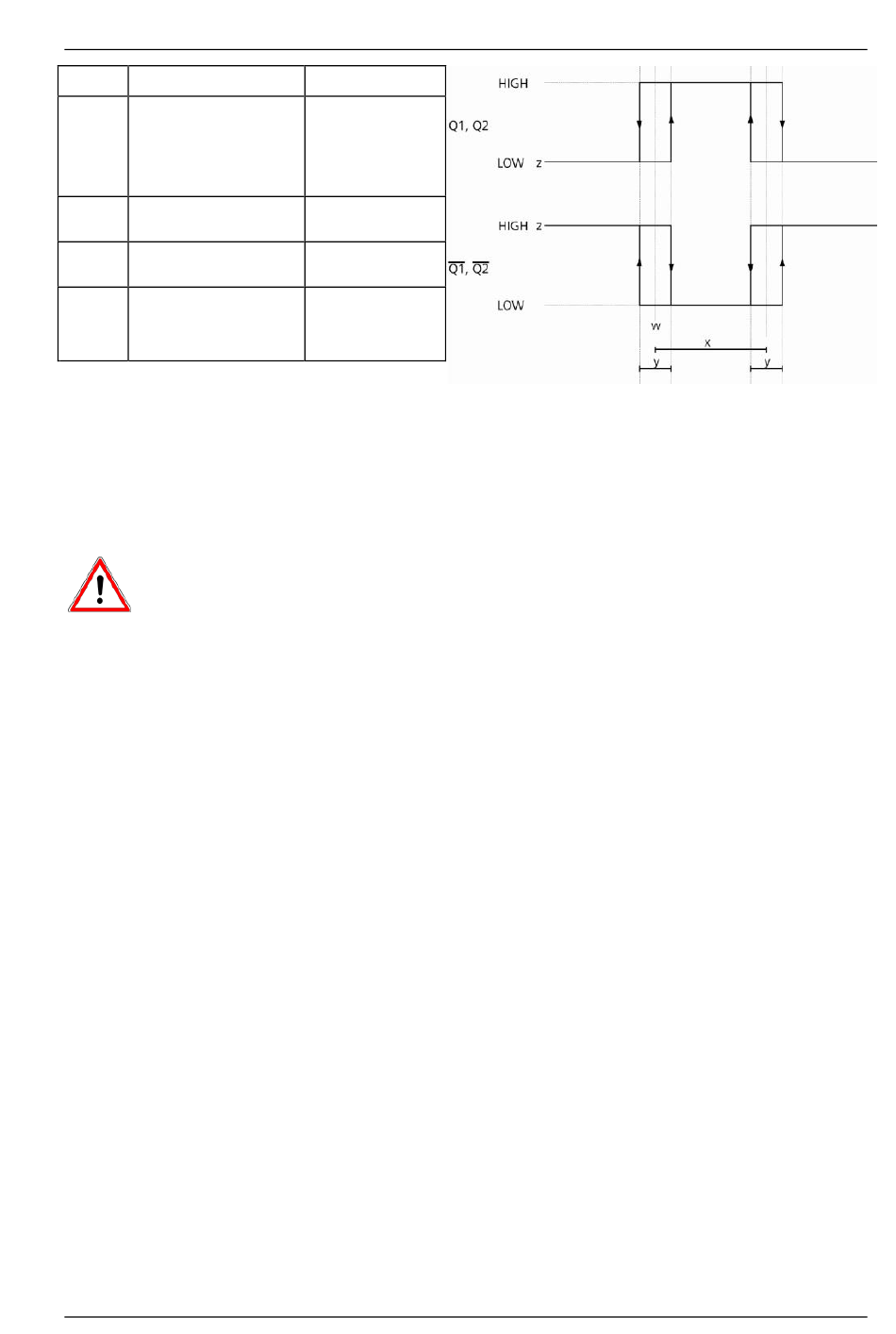

Abbildung 8 : Schaltverhalten der digitalen Ausgänge
LOW = 0
HIGH = 1
Im LDS30 findet keine Plausibilitätsüberprüfung der Einstellungen
von Q1, Q2 bzw. Q3 statt.
ASTECH GmbH
Spezifikation
-9999,999
...
+9999,999
x ≥ 0; x ≥ y
y ≥ 0
z = 0 oder 1
U < 1 V
U = Betriebsspannung – 1 V
Beschreibung der Schnittstellen
Seite 29
