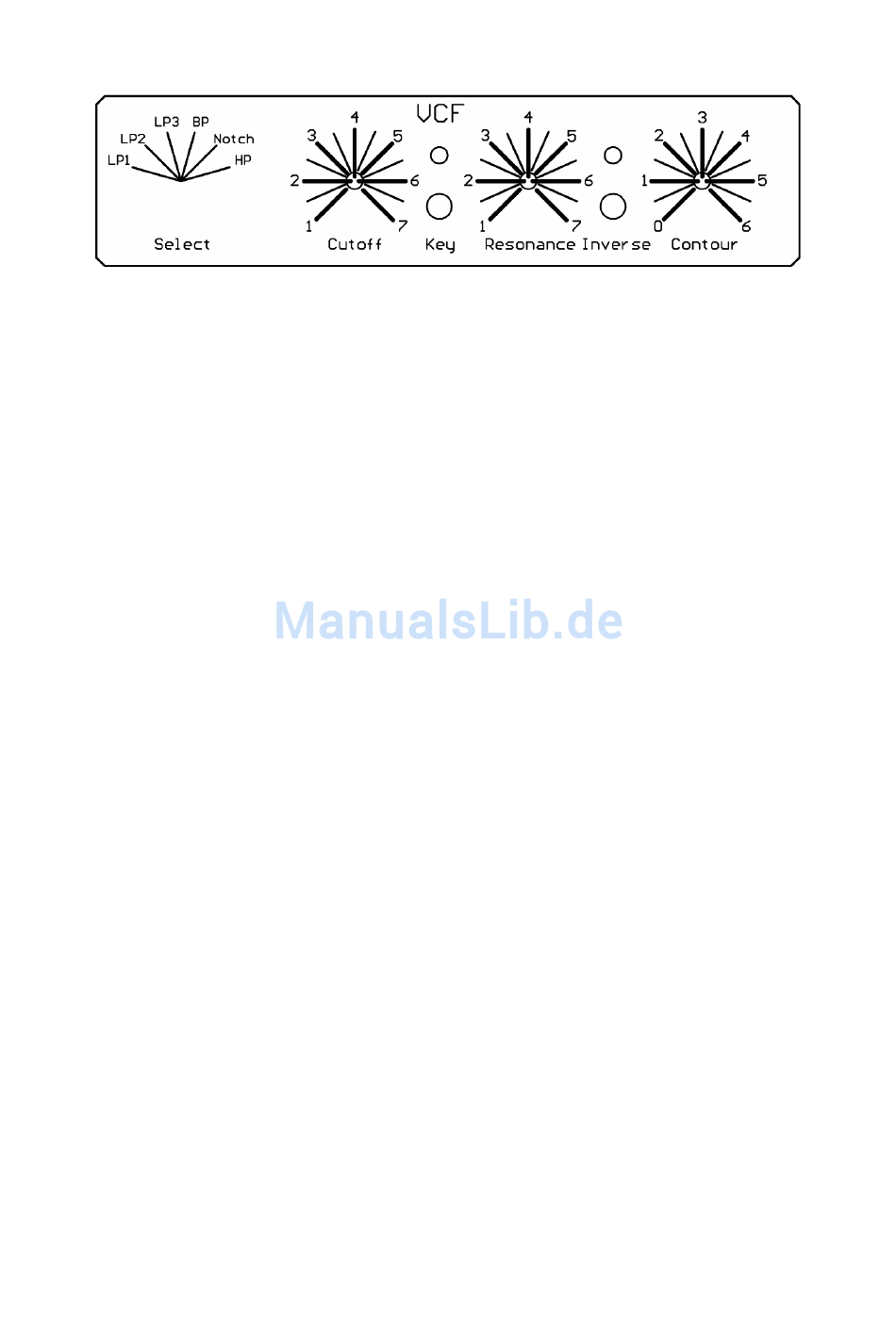

FILTER
Das Filter besitzt zwei verschiedene Schaltungen. Zum
einen das bekannte 12 dB MFB-Multimodefilter mit
verzerrungsarmem Klang sowie konstanter Resonanz und
alternativ dazu das SED-Filter mit 12/24 dB Tiefpass. Das
SED-Filter hat ein etwas unstetes Resonanzverhalten und
reagiert stärker auf Übersteuerung. Die Filtereckfrequenz
ist zwischen SED und Multimode leicht zueinander
versetzt. Mit Select wird der Modus ausgewählt:
LP1 – 24 dB Tiefpass SED
LP2 – 12 dB Tiefpass SED
LP3 – 12 dB Tiefpass
BP – 12 dB Bandpass (2 x 6 dB)
Notch – 12 dB Bandsperre (2 x 6 dB)
HP – 12 dB Hochpass
Die Filtereckfrequenz wird mit dem Regler Cutoff und die
Resonanz mit Resonance, die in allen Modi bis zur
Selbstoszillation reicht, bestimmt. Mit dem Taster Key
kann eine tonhöhenabhängige Steuerung der Filtereck-
frequenz (Key-Follow) aktiviert werden:
LED aus – Key-Follow beträgt 0%,
LED leuchtet schwach – Key-Follow beträgt 50%,
LED volle Helligkeit – Key-Follow beträgt 100 %
Mit dem Regler Contour wird die Modulationstiefe von
Hüllkurve 1 auf die Filtereckfrequenz dosiert. Über den
Taster Inverse kann die Hüllkurvenmodulation invertiert
werden, die LED leuchtet dann auf.
- 9 -
