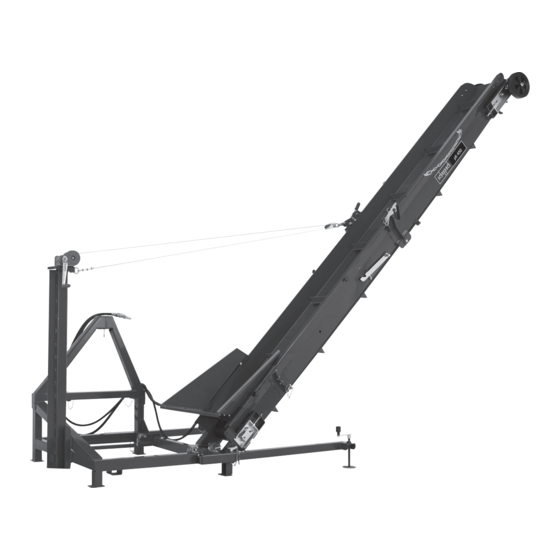

- Seite 1 Art.Nr. 1905901901 1905901902 pft 450 1905901903 1905901850 | 01/2014 Plattform mit Fördertechnik Original-Anleitung...
-
Seite 2: Plattform Mit Fördertechnik
Plattform mit Fördertechnik... -
Seite 3: Technische Daten
Hersteller scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH D-89335 Ichenhausen Technische Daten Technische Daten - Plattform m. Fördertechnik Art.Nr. 1905901901 1905901902 1905901903 Bezeichnung pft 450 pft 450 pft 450 E-Motor 230V E-Motor 400V Schlepperhydraulik Gesamtlänge 1550 1550 1550 Gesamtbreite 1700 1700 1700 Gesamthöhe... - Seite 4 jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbei- ten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestal- ter von 16 Jahren bei Auszubildenden unter Ausicht ansonsten von 18 Jahren, ist einzuhalten. Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften lhres Landes sind die für den Betrieb von Maschinen allgemein anerkannten fachtechnischen Regeln zu beachten.
- Seite 5 Rauchverbot im Arbeitsbereich Kein Hydrauliköl auf den Boden laufen lassen Bestimmungsgemäße Verwendung m Die Maschine entspricht der gültigen EG Maschinenrichtlinie. • Das Förderband dient ausschließlich zum Fördern von Stückgut. • Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.
-
Seite 6: Montage
Montage Achtung! Zur Entnahme vom Holzgestell muss die Anlage am Dreipunkt vom Schlepper befestigt werden. Entfernen Sie die 6 Schrauben, mit der die Maschine auf dem Holzgestell befestigt ist. Seil mit Seilwinde spannen und Holzstütze entfernen Griffschrauben lösen und Einfülltrichter unten abnehmen. Achtung! Gefahr durch Kollision beim Hochkurbeln des Förderbandes mit der Säge. - Seite 7 Klappstecker für Transportsicherung einstecken und sichern Stützen beidseitig hochkurbeln. Stecker (9) an den Stützrohren beidseitig entfernen Stützrohr beidseitig einfahren und mit Stecker (9) sichern.
-
Seite 8: Förderband Einsatzfähig Aufbauen
10. Die am Dreipunkt des Schleppers angebaute Plattform mit Fördertechnik vom Holzgestell heben und an den Einsatzort fahren. Förderband einsatzfähig aufbauen Anlage auf einer ebenen Fläche abstellen Beidseitig den Stecker am Stützrohr entfernen, Stützrohre komplett heraus- ziehen und mit den Steckern wieder sichern. Kurbeln Sie die beiden Stützen nach unten bis diese am Boden aufsetzen. - Seite 9 Förderband mit der Handseilwinde soweit neigen, dass die Räder ca. 5 cm über dem Boden stehen. Rasterhebel (a) aus der Klammer lösen und auf den Bolzen auflegen. 10. Förderband soweit von Hand herausziehen bis der Rasterhebel (a) im Bolzen einrastet. 11.
- Seite 10 13. Riegel beidseitig schließen und mit den an Ketten hängenden Sicherungs- haken sichern. Bei Abnützung oder Nachlassen der Klemmung, kann der Riegel mittels der Exzenterbuchse nachjustiert werden. Achtung! Siche- rungshaken mit der Öffnung nach außen einhängen. 14. Förderband in die gewünschte Neigung stellen und den Einfülltrichter je nach Neigung in die Richtige Position einhängen und mit 2 Schraubgriffen sichern.
- Seite 11 Transport mit der Dreipunktaufhängung m Achtung! Ziehen Sie bei elektrisch angetriebenen Maschinen, vor jeder Ortsveränderung den Netzstecker Säge in Transportstellung bringen (siehe jeweilige Maschinenanleitung) Transportband auf den Boden absenken Sicherungshaken entfernen und beidseitig die Sperrriegel am Transport- band öffnen. Achtung! Vor dem Hochklappen des Förderbandes immer den Einfülltrichter (a) in die obere Transportstellung einhängen.
- Seite 12 Förderband mit dem Stecker (f) aus der Ruheposition ... in Transportposition einstecken und wieder sichern. Förderband zusammenklappen, Verbindungslasche einschwenken und die beiden Teile (a) mit dem Klappstecker wieder sichern. Förderband hochnehmen Kette aushängen durch das Förderband schie- ben und mit dem Karabinerhaken wieder einhängen. Stützen hochkurbeln Stecker beidseitig am Stützrohr entfernen, Stützrohre einschieben und wieder mit den Steckern sichern.
-
Seite 13: Wartung
Transport im öffentlichen Straßenverkehr m Transport im öffentlichen Straßenverkehr Achtung! Bei Fahrten auf öffentlichen Wegen muss die StVZO Paragraph 53, 53b und 54,Anbaugeräte beachtet werden. Ragt ein Anbaugerät nach hinten mehr als 1 m über die Schlussleuchten eines Zugfahrzeuges hinaus, muss das Ende mit Warntafeln kenntlich gemacht werden. -
Seite 14: Zentrieren Des Bandes
Zentrieren des Bandes Läuft das Förderband nicht mehr mittig, muss es wieder zentriert werden. Oben geschieht dies durch einseitiges Spannen oder Entspannen des Förderbandes. Unten kann mittels Gewindestange die gesamte Einheit geschwenkt werden. Achtung! Das Transportband vor Regen und Nässe schützen Bei nasser Laufrolle schleift das Band durch und transportiert nicht mehr einwandfrei, dadurch kann Schaden am Band entstehen. - Seite 15 • Tragen Sie eng anliegende Arbeitsklei-dung, damit sich Ihre Kleidung nicht in bewegten Teilen verfangen kann. • Tragen Sie bei Wartungs- oder Instandhaltungsarbeiten isolierende Sicherheitsschuhe mit dicken Kreppsohlen. • Bei ungesichertem Handbetrieb besteht eine erhöhte Verletzungsgefahr. • Schalten Sie alle Spannungsquellen ab und sichern Sie die Spannungsquellen gegen unbeabsichtigtes Wiedereinschalten. •...
-
