BALANCED INPUT
BALANCED / RCA
RCA INPUT
RCA OUTPUT
BALANCED OUTPUT
12 VDC 500mA
Pin-Belegung der symmetrischen Anschlüsse

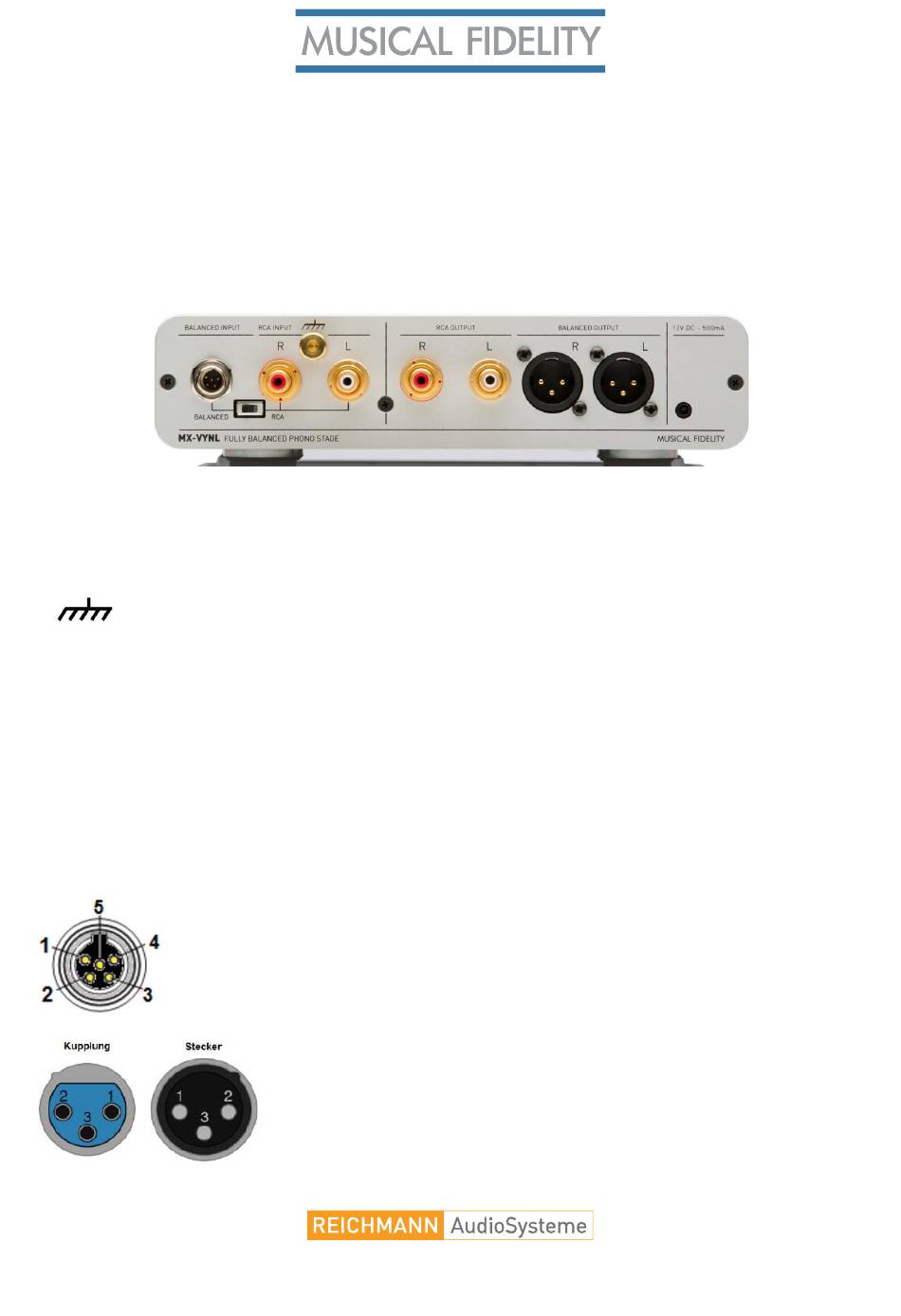

Anschlüsse und Bedienelemente
Rückseite
Symmetrischer Eingang
Umschalter zwischen symmetrisch/asymmetrischer Eingang
Anschluss der Masseleitung des Plattenspielers
Asymmetrische Eingänge rechts und links
Asymmetrische Ausgänge rechts und links
Symmetrische Ausgänge rechts und links
Netzeingang (mitgeliefertes Steckernetzteil oder UPS Upgrade
Power Supply)
1 links positive Polarität („heiß" oder „+")
2 links invertierte Polarität („kalt" oder „–")
3 rechts invertierte Polarität („kalt" oder „–")
4 rechts positive Polarität („heiß" oder „+")
5 Masse
1 Ground, 0V
2 positive Polarität („heiß" oder „+")
3 invertierte Polarität („kalt" oder „–")
