- Seite 1 BEDIENUNGSANLEITUNG M8 ENCORE 500 Stand: 18.08.2021 Software 600e K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E . 07728-1064 INFO@REICHMANN-AUDIOSYSTEME.DE WWW.REICHMANN-AUDIOSYSTEME.DE...
-
Seite 2: Inhaltsverzeichnis
Der Fernbedienungsgeber Radio / Suche / Eingänge / CD-Spieler Favoriten / CDs rippen / Ausschalten Bedienung des M8 ENCORE 500 per App Den M8 ENCORE 500 im Netzwerk finden Umgang mit der Musikbibliothek Bedienhinweise und Besonderheiten ... - Seite 3 Sehr geehrter Musikliebhaber und HiFi-Freund, vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden haben. Mit dem M8 ENCORE 500 haben Sie sich einen Traum erfüllt. Ein Garant für hochwertigste Musikwiedergabe und modernste Streamingtechnik. Der MUSICAL FIDELITY M8 ENCORE 500 ist ein wirklich komplettes All-in-One Gerät. Er vereint in seinem Gehäuse eine analoge Vorstufe mit drei analogen Eingängen, einen CD...
-
Seite 4: Aufstellung Des Gerätes Und Vorsichtsmaßnahmen
Die Lufteintritts- und Luftaustrittsgitter nicht verstopfen dem Anschluss des MUSICAL FIDELITY M8 ENCORE 500 an das Stromnetz bitte zuerst mit dem beigepackten Ethernet-Kabel eine Verbindung zum Netzwerk herstellen. Der M8 ENCORE 500 prüft beim Hochfahren den Stand seiner Betriebssoftware und aktualisiert diese, wenn nötig. - Seite 5 Gerätes verwendet werden. Für feine Ritzen oder die seitlichen Kühlrippen hat sich der Einsatz eines feinen Pinsels bewährt. Ihr Fachhändler berät Sie gerne. Der MUSICAL FIDELITY M8 ENCORE 500 entspricht den geltenden U.S. FDA Laser-Gesetzen, ebenso entspricht er den Vorschriften als „Class 1 Laser Product“. Es besteht keine gefährliche Strahlung während des Betriebs des Gerätes.
-
Seite 6: Anschlüsse Und Bedienelemente

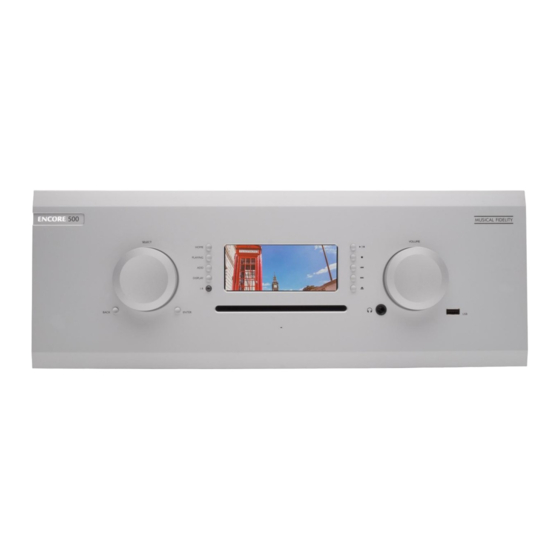

Anschlüsse und Bedienelemente AUSWAHL FUNKTION ANZEIGE FUNKTION LAUTSTÄRKE ZURÜCK ENTER CD-EINSCHUB KOPFHÖRER- BUCHSE Bedienelemente von links nach rechts: „ein Schritt zurück“ BACK Bedienelemente rechts der Anzeige: SELECT Drehrad für Menüsteuerung Laufwerkssteuerung CD Player: ENTER Taste zur Bestätigung Abspielen / Pause HOME Zurück in das Hauptmenü... -
Seite 7: Rückansicht M8 Encore 500
Rückansicht M8 ENCORE 500 Einschub für 2,5“ Festplatte INTERNAL DRIVE BAY Wechseleinschub INPUTS USB 1,2,3 & USB B USB-A- und -B-Anschlüsse Network Netzwerkanschluss AUX 1,2,3 analoge RCA-Eingänge COAX 1,2 elektr. Digitaleingänge (S/P-DIF) OPTICAL 1,2 optische Digitaleingänge (Toslink) OUTPUTS LINE RCA-Ausgang, ungeregelt RCA Ausgang, lautstärkegeregelt... -
Seite 8: Einzelheiten Des Anschließens
Schließen Sie Ihre digitalen Tonquellen entweder elektrisch (RCA / Coax) oder optisch (Toslink / Opto) an die Eingänge COAX 1 & 2 und OPTICAL 1 & 2. Der M8 ENCORE 500 akzeptiert nur Audio von diesen Geräten und hat keine Verbindungsmöglichkeiten für Bildsignale. -
Seite 9: Die Bedienung Des M8 Encore 500
Die Bedienung des M8 ENCORE 500 Drehen Regler „SELECT“ und Drücken von „ENTER“ und „BACK“ navigiert durch die Menüstruktur des M8 ENCORE 500. Drücken der Taste „HOME“ führt ohne Umwege hierher zum Hauptmenü zurück. Der Taster „Now Playing“ führt zur Anzeige, was derzeit gespielt wird. -
Seite 10: Der Fernbedienungsgeber
Der Fernbedienungsgeber Mute Lautsprecher Stummschaltung DISPLAY ohne Funktion BRIGHTNESS ohne Funktion Standby-Schalter F1 – F4 ohne Funktion Ziffern 0 – 9 Direktanwahl der Titel von CD oder A-Z Tastatur zur Texteingabe bei Suchfunktionen u. Ä. Taste zum Hinzufügen von Titeln in die Playlist PLAY Abspielbefehl... -
Seite 11: Radio Hören
Radio hören Wenn Sie sich im Radio-Menü befinden, können Sie Ihren bevorzugten Radiosender auf verschiedene Arten finden. Blättern Sie einfach zu Ihrer bevorzugten Suchmethode, Musik, Sport, Nachrichten usw. und drücken Sie die Eingabetaste. Weiter von dort über die verschiedenen Optionen. Oder Sie suchen Ihren Sender gezielt per Sendername. Momentan können ca. -
Seite 12: Cds Rippen
Der M8 ENCORE 500 wirft die CD nach erfolgtem Ripping selbsttätig wieder aus. Das System kann die abgelegten Dateien dann nach wenigen weiteren Minuten abspielen. Nach Auswurf der gerippten CD ist der M8 ENCORE 500 sofort bereit, die nächste CD zu rippen. - Seite 13 ENCORE 500 am Gerät mit dem Taster „HOME“, mit dem Standbytaster der Fern- bedienung oder auch aus den Apps heraus wieder eingeschaltet werden. Sollte der M8 ENCORE 500 vom Stromnetz getrennt werden müssen, ist es unbedingt erforderlich, das System gezielt auszuschalten. Hierfür gibt es im Hauptmenü den Punkt „Beenden“.
-
Seite 14: Die Bedienung Des M8 Encore 500 Per App
Die Bedienung des M8 ENCORE 500 per App Für Besitzer von Tablets oder Smartphones sind auf den jeweiligen Plattformen Apps von Drittanbietern erhältlich. Der Suchbegriff im App-Store für iOS-Geräte lautet „iPeng“. Im Google-Playstore für Android-Geräte suchen Sie bitte nach der App „Squeeze CTRL“. -
Seite 15: Den M8 Encore 500 Im Netzwerk Finden
LAN-Repeater-Installationen zu beachten. Im Zweifel beide Geräte per Kabel am Hauptrouter anschließen. Auch ist darauf zu achten, dass Geräte, die den M8 ENCORE 500 per W-LAN steuern sollen nicht in einem Gast-W-LAN oder einem externen Hotspot angemeldet sind. Nach Starten des Browsers Google Chrome auf Ihrem PC/MAC einfach die IP-Adresse des M8 ENCORE 500 eingeben. -
Seite 16: Umgang Mit Der Musikbibliothek
Sonderzeichen wie ? ” / ! # & % $. Danach „Save“ klicken. Um schon vorhandene Musik, die sich auf Ihren Computern oder Festplatten befindet, auf den M8 ENCORE 500 zu kopieren, diese einfach per „drag & drop“ vom jeweiligen Speicherort in das offene Browserfenster ziehen und im weißen Bereich „fallen lassen“. - Seite 17 In die leere Zeile geben Sie folgendes ein \\192.168.1.118\Upload Hier verwenden Sie wieder die IP-Adresse Ihres M8 ENCORE 500 in Ihrem Netzwerk, die von der oben genannten Zeile natürlich abweichen kann. Wichtig: 2x Backslash – IP-Adresse – 1x Backslash – Upload Die restlichen Auswahlkriterien interessieren uns hier nicht –...
- Seite 18 Der Track wird nun unter "Various Artists" verfügbar sein. In den meisten Fällen findet der M8 ENCORE 500 nun alle von einer CD stammenden Titel und verschiebt sie alle in ein Album. Sollte dies nicht der Fall sein bitte die restlichen Titel des Samplers mit gleichem Vorgehen („Make Compilation“) behandeln.
-
Seite 19: Bedienhinweise Und Besonderheiten
Bedienhinweise und Besonderheiten des M8 ENCORE 500 Das CD-Laufwerk Ihres M8 ENCORE 500 kann CDs rippen (in die eigene Musik- Bibliothek aufnehmen) oder lediglich abspielen. Der M8 ENCORE 500 ist werksseitig auf automatisches Rippen eingestellt. Der Ripping-Vorgang dauert 10-12 min pro CD. Sie können in dieser Zeit Internetradio, Musik aus der Bibliothek oder eines externen... -
Seite 20: Systemanforderungen An Das Netzwerk Und Den Computer
Sollten Sie aus verschiedenen Gründen den Hauptspeicher wechseln wollen, ist darauf zu achten, dass die Festplatte keinerlei Formatierung (fabrikneu) aufweist. Um die Software des M8 ENCORE 500 stets aktuell zu halten, das Gerät nicht dauerhaft vom Stromnetz trennen. Der M8 ENCORE 500 pingt stündlich die Updateserver von MUSICAL FIDELITY an, um zu sehen, ob es eine aktuellere Software gibt und lädt... - Seite 21 M8 ENCORE 500 – Technische Daten Ausgangsleistung: 500 W pro Kanal an 8 Ohm (63 V RMS, 178 V Spitze) Stromlieferfähigkeit: 90 Ampère Dämpfungsfaktor: Verzerrungen (THD): < 0.007 % (20Hz - 20 kHz) Rauschabstand: > 107dB (A) Übertragungsbereich: +0, -0.1dB, (10 Hz - 20 kHz) 3 x RCA / Cinch analog Hochpegel (0 –...
-
Seite 22: Verbinden Mit Netzwerkintegrierter Festplatte (Nas)
Durch Drücken des Buttons „View Shares“ werden die einzelnen Unterabteilungen einer NAS (Shares) dargestellt. Hier der Netzwerkshare „Multimedia“. Nach Drücken des Buttons „Add Share“ wird dieser zur Bibliothek des M8 ENCORE 500 hinzugefügt. Um die Wirksamkeit der Eingaben nachzuvollziehen kann es notwendig sein, das Browserfenster zu aktualisieren. -
Seite 23: Einrichtung Von Musikdiensten Qobuz, Spotify Und Tidal
Einrichtung von Musikdiensten Qobuz, Spotify und Tidal Zunächst einen persönlichen Account auf den Internetseiten des jeweiligen Musikdienstes einrichten. Im Webinterface links oben ≡ MENU, dann „Settings“, dann oben den Reiter „Services“. Den entsprechenden Schiebeschalter „anschalten“. (in unserem Beispiel „Enable Spotify“). In den sich dann öffnenden Eingabefeldern den bei der Registrierung erstellten Benutzernamen und das zugehörige Passwort eingeben. -
Seite 24: Bedienung Der Musikdienste Am Gerät
Bedienung der Musikdienste am Gerät Mit „Select“ bis “Eigene Anwendungen” dann “ENTER”. Dort den Streamingdienst wählen. Die Auswahlmöglichkeiten der Musik orientieren sich an den jeweiligen Katalogisierungen der Streamingdienste. Bedienung unter iOS Im Hauptbildschirm unten rechts auf “MEHR” und dann in der Mitte auf “MY APPS”... - Seite 25 K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E . 07728-1064 INFO@REICHMANN-AUDIOSYSTEME.DE WWW.REICHMANN-AUDIOSYSTEME.DE...
- Seite 26 M8 ENCORE 500 Festplattentausch Sehr geehrter Musikliebhaber, schön zu wissen, dass Sie das Audio-Streaming MUSICAL FIDELITY überlassen – eine gute Wahl. Zum Austausch der Festplatte bitte zunächst den M8 Encore 500 geordnet herunterfahren: Home / Einstellungen / Beenden / Enter Nach Aufforderung Netzstecker ziehen Dann die beiden silbernen Rändelschrauben öffnen.
- Seite 27 M8 ENCORE 500 Vorverstärker Endverstärker D/A - Wandler CD-Spieler Kopfhörer-Verstärker CD-Ripper Qobuz Netzwerkfestplatte Spotify Audio-Streamer Tidal Internet-Radio K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E .
-
Seite 28: Vorverstärker Out
M8 ENCORE 500 Lautsprecher Analog In 1 Vorverstärker Out Analog In 2 Line Out fix Analog In 3 Festplatte 2x Digital Coax In Netzwerk RJ45 2x Digital Opto In 4x USB 2x Digital Out K O N ZE N TR ATI O N AU F D AS W E S E N TLI C H E .
