Sehr geehrter Hifi-Freund,
vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden
haben. Nehmen Sie sich ein paar Minuten Zeit für diese Bedienungsanleitung. Nach deren
Lektüre wird es für Sie ein Leichtes sein, die vielfältigen Funktionen des M3xDAC perfekt
nutzen zu können.
Mit dem M3xDAC bringen Sie Ihr digitales Setup auf den aktuellsten Stand der Technik.
Egal ob als Aufwertung Ihres geliebten CD-Laufwerk-Klassikers oder zur perfekten
Wiedergabe hochauflösender Musikdienste: jede einzelne 0 oder 1, die im M3xDAC
ankommt, bekommt die bestmögliche Wandlung zu emotionalem Musikgenuss.
5 digitale Eingänge: 2x Toslink S/P-Diff, 2x Coax S/P-Diff, 1x USB-B
High-Resolution bis 32 Bit / 192 kHz oder DSD 256
Roon-tested (in Prüfung*)
symmetrische (XLR) und asymmetrische (RCA) Analogausgänge
4 Digitalfilter schaltbar
elegantes und solides Gehäuse
Bei sachgemäßer Bedienung und Pflege wird Sie dieses Gerät viele Jahre lang mit
feinsten Klängen verzaubern.
Wir wünschen Ihnen viele wunderbare musikalische Momente mit MUSICAL FIDELITY.
Bedienungsanleitung
M3xDAC
Die Merkmale.
Werbung
Verwandte Anleitungen für Musical Fidelity M3DAC Serie
Inhaltszusammenfassung für Musical Fidelity M3DAC Serie
- Seite 1 M3xDAC Sehr geehrter Hifi-Freund, vielen Dank, dass Sie sich für ein Gerät aus dem Hause MUSICAL FIDELITY entschieden haben. Nehmen Sie sich ein paar Minuten Zeit für diese Bedienungsanleitung. Nach deren Lektüre wird es für Sie ein Leichtes sein, die vielfältigen Funktionen des M3xDAC perfekt nutzen zu können.
- Seite 2 Den Netzstecker immer am Stecker selbst aus der Steckdose ziehen. Niemals am Kabel ziehen. Bei Defekten des Gerätes wenden Sie sich bitte an Ihren Händler oder den deutschen MUSICAL FIDELITY Vertrieb, Fa. REICHMANN AudioSysteme. Zur Umpositionierung des Gerätes nicht am Netzanschlusskabel ziehen. Netz-Verlängerungen oder Mehrfachsteckdosenkaskaden vermeiden.

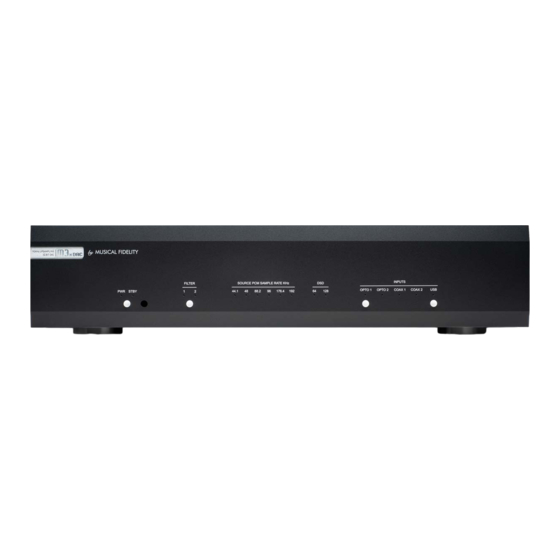

- Seite 3 Anschlüsse und Bedienelemente. Power/Standby-Knopf mit Kontroll-LEDs Infrarot-Empfänger für Fernbedienungsbefehle Auswahl Digitalfilter Anzeige der Abtastrate des ankommenden PCM-Digitalsignals Anzeige der Datendichte des ankommenden DSD-Signals Eingangswahl Analogausgang RCA L/R asymmetrisch Analogausgang XLR L/R symmetrisch DSD/PCM USB-Eingang Digitaleingänge Coax - RCA 1 & 2 Digitaleingänge Opto - Toslink 1 &...
- Seite 4 Schäden werden nicht von Garantieleistungen abgedeckt. Jedes Gerät, das dem USB Audio Class 2.0-Standard entspricht, wird mit dem M3xDAC funktionieren. MUSICAL FIDELITY kann jedoch keine Unterstützung für den Betrieb mit anderen als den unten aufgeführten Betriebssystemen bieten. CD, MP3, WAV, AAC/+, OGG, FLAC und alle anderen Audiodateitypen, die mit geeigneter Wiedergabesoftware abgespielt werden, können über den M3xDAC abgespielt werden.
- Seite 5 Nachdem Sie alle Verbindungen vorgenommen haben, verbinden Sie den M3xDAC mit dem Stromnetz. Hinweis: Achten Sie darauf, dass der Netzspannungswahlschalter (13) auf den Wert eingestellt ist, der der Netzspannung Ihres Ortes entspricht. Weder MUSICAL FIDELITY noch der deutsche Vertrieb REICHMANN AudioSysteme übernehmen eine Haftung oder Gewährleistung bei Nichtbeachtung.
- Seite 6 Die Bedienung. Einschalten Nach Anschluss aller Verbindungen leuchtet die Standby-Kontrollleuchte orange. Um das Gerät einzuschalten, drücken Sie die Power-Taste (1) auf der Vorderseite des Geräts. Die blaue PWR-Anzeige leuchtet nun. Nach wenigen Sekunden gibt eine Verzögerungs- schaltung die Funktionen frei und das Gerät ist betriebsbereit. Eingangsauswahl Der M3xDAC stellt insgesamt fünf Eingänge zur Verfügung.
- Seite 7 Upsampling PCM-Signale via Coax oder Opto werden automatisch auf 24 Bit / 192 kHz upgesamplet. PCM-Signale via USB werden automatisch auf 32 Bit / 192 kHz upgesamplet. DSD-Signale werden nativ gewandelt. Digitalfilter Filter 1: Digital sharp roll-off filter – Die Grenzfrequenz beginnt bei etwa 0,45 x fs (was dem 0,45- fachen der Abtastrate entspricht) und das Sperrband liegt bei 0,54 x fs bei -98 dB (was bedeutet, dass dieser Filter bei halber Abtastrate das Signal um 96 dB reduziert).
- Seite 8 Der Fernbedienungsgeber. Mit der mitgelieferten Fernbedienung können Funktionen dieses und anderer Geräte der M3-, M5- und M6-Reihe von MUSICAL FIDELITY bedient werden. Die Fernbedienungstasten sind in 3 verschiedene Bereiche unterteilt. Die drei Reihen grauer Tasten unten werden zur Steuerung des M3xDAC verwendet und sind unten detailliert beschrieben.
- Seite 9 USB am Computer deaktiviert. Überprüfen Sie die USB-Anschlussfunktionen mit einem anderen Gerät. Korrekte USB-Treiber nicht installiert. Laden Sie den Gerätetreiber aus dem Software-Download- Bereich auf der Musical Fidelity-Website herunter und installieren Wird bei USB- Sie ihn. Anschluss nicht Gemeinsamer USB-Anschluss mit einem Vermeiden Sie nach Möglichkeit, den USB-Anschluss mit...
- Seite 10 Technische Daten. D/A-Wandler: Texas Instruments PCM1795 DAC Jitter; total: <48 Pikosekunden peak to peak Linearität: < ± 0,2 dB hinab bis -100 dB Frequenzgang: -0,2 dB bei 20 Hz; 0,1 dB bei 20 kHz; 1,5 dB bei 70 kHz Kanaltrennung: >...
