Fast Ethernet Medienkonverter
Vielen Dank für den Kauf des Intellinet Fast Ethernet Medienkon-
verters Medienkonverter verbinden zwei Ethernet-Netzwerke
über größere Distanzen mittels Glasfaserkabel.
MODELLE
• 506502:
Fast Ethernet Medienkonverter
10/100Base TX auf 100Base-FX (SC) Multimode, 2 km
• 506519:
Fast Ethernet Medienkonverter
10/100Base-TX auf 100Base-FX (ST) Multimode, 2 km
• 507332:
Fast Ethernet Single Mode Medienkonverter
10/100Base-TX auf 100Base-FX (SC) Single Mode, 20 km
Media Converter 1
ETHERNET 1
Twisted Pair
ANSCHLÜSSE
Twisted Pair – RJ45
Verbinden Sie den UTP-Port des Medienkonverters mit einem
RJ45-Port des Netzwerks; z.B. einem Ethernet-Switch. Cat5e-
Verkabelung oder höher wird empfohlen.
Glasfaser

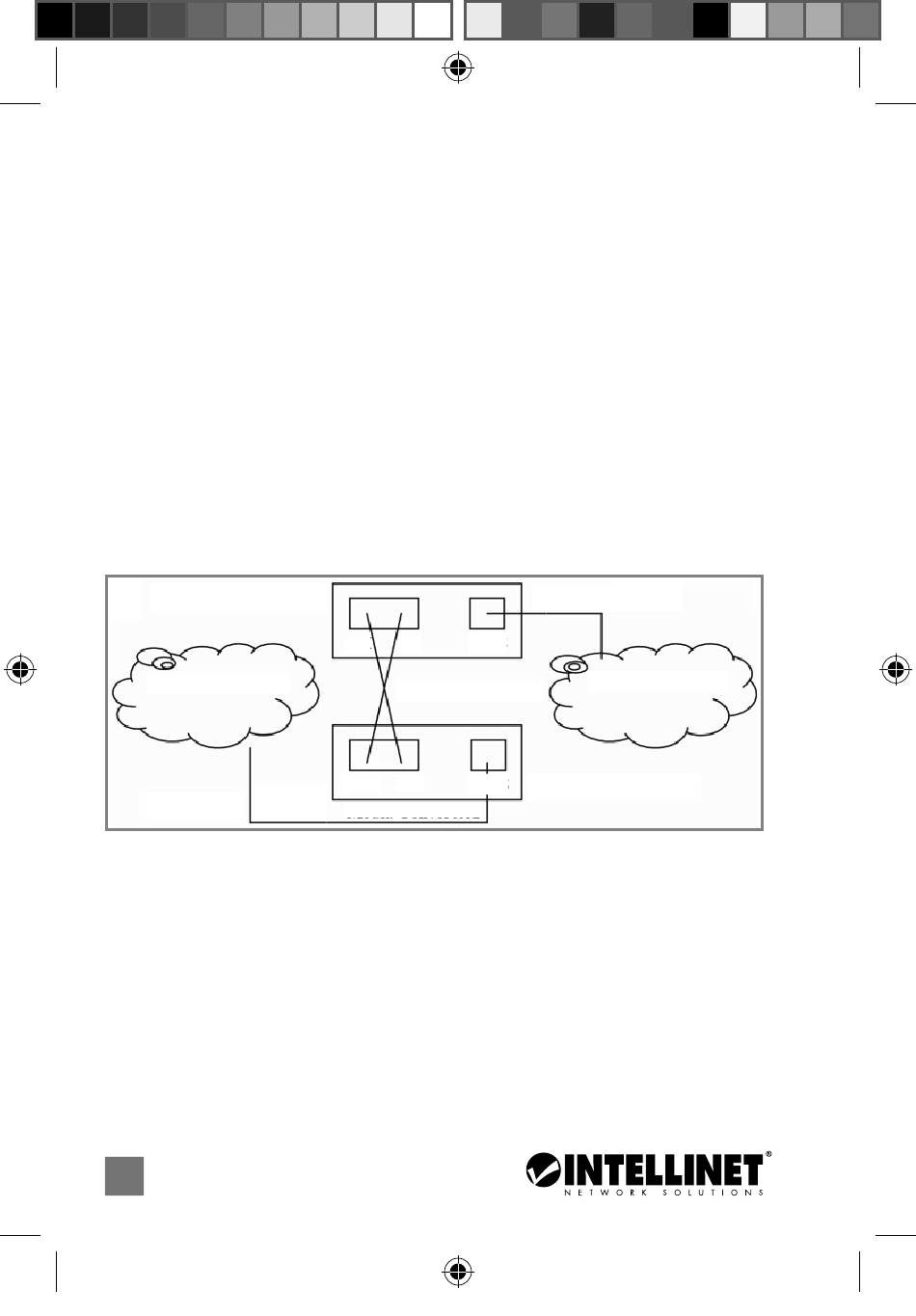

Wie auf der obigen Abb. zu sehen, müssen zwei Glasfaserkabel
zwischen zwei idealerweise gleichen Medienkonvertern verbun-
4
506502_506519_507332_02_man_ML1.indd 4
TX
DEUTSCH
RJ45
RX
OPTICAL FIBER
TX
RX
RJ45
Deutsch
Twisted Pair
ETHERNET 2
Media Converter 2
10/2/15 2:34 PM
