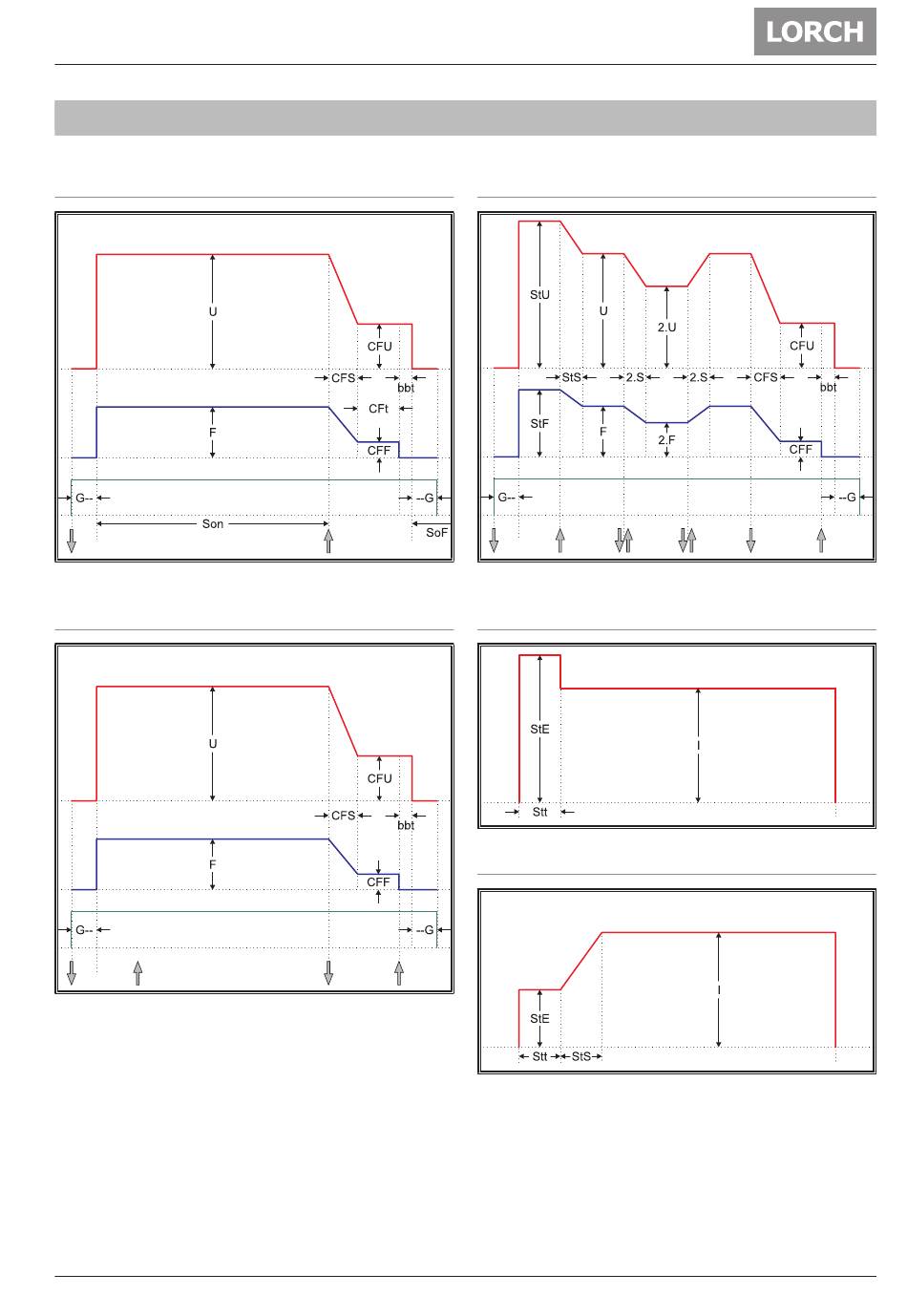

Welding process diagrams
12
Welding process diagrams
12.1
MIG/MAG Manual 2-stroke and crater
filling
Voltage
Wire
Torch button
12.2
MIG/MAG Manual 4-stroke and crater
filling
Voltage
Wire
Torch button
01.20
F = Main parameter, wire feed
speed
U = Main parameter, welding
voltage
Gas
F = Main parameter, wire feed
speed
U = Main parameter, welding
voltage
Gas
12.3
MIG/MAG Manual 4-stroke IND and cra-
ter filling
12.4
Electrode
12.5
TIG
909.3039.9-02
F = Main parameter, wire feed
speed
Voltage
U = Main parameter, welding
voltage
Wire
Gas
Torch button
I = Main parameter, welding cur-
Power
rent
I = Main parameter, welding cur-
Power
rent
- 21 -
