Vorbereiten Des Geräts - Partner B 250 B Betriebsanleitung

2. Drehen Sie den Schutz hin und her, bis
sich die Löcher auf dem Schutz mit denen
in der Halterung decken.
Schraube
3. Den Schutz an
festschrauben.

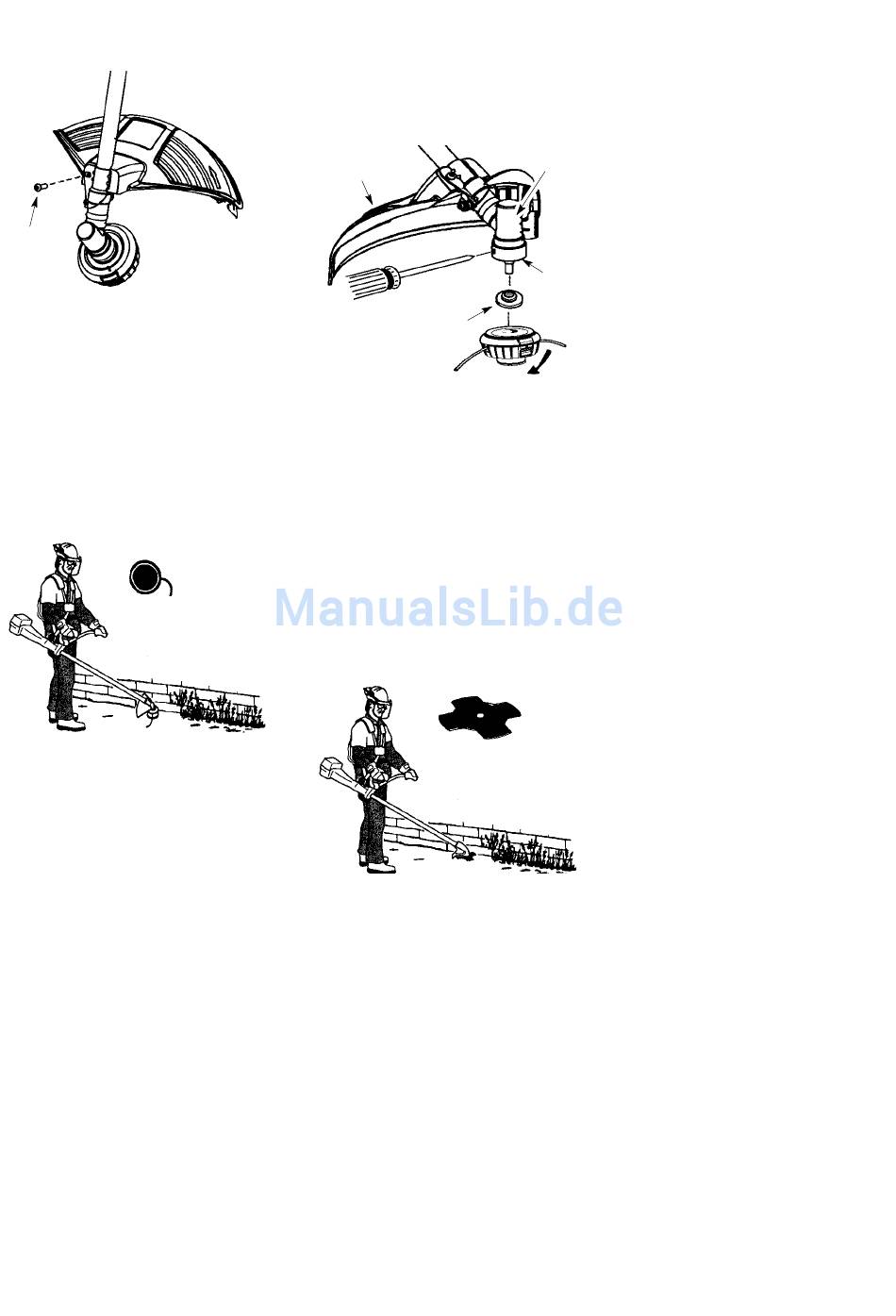

VORBEREITEN DES GERÄTS
Sie können Ihr Gerät konfigurieren, indem Sie
den Fadenkopf für Gras und leichtes Unkraut
oder die Unkrautklinge zum Schneiden von
Gras, Unkraut und Gestrüpp bis zu einem
Durchmesser von ca. 1 Zentimeter verwenden.
Anweisungen zur Montage des Geräts finden
Sie in den Abschnitt für die gewünschte
Konfiguration. Befolgen Sie die Anweisungen
dort.
MONTAGEINFORMATIONEN - -
FADENKOPF
HINWEIS:
Nehmen Sie das Metallklinge ab,
bevor Sie den Fadenkopf anbringen. Drehen Sie
zum Abnehmen des Klinge durch, bis die
Öffnung im Staubschutzring mit der Öffnung
seitlich am Getriebekasten fluchtet. Setzen Sie
einen kleinen Schraubenzieher
gefluchteten Öffnungen ein. Auf diese Weise
wird die Welle beim Losdrehen der Sicherungs-
mutter am Mitdrehen gehindert. Drehen Sie die
Sicherungsmutter des Klinge im Uhrzeigersinn
los. Ziehen Sie den Schraubenzieher heraus.
Nehmen Sie beide Unterlegscheiben und das
Klinge ab. Beachten Sie hierzu die Abbildungen
unter EINSETZEN DER METALLKLINGE.
Bewahren Sie alle Bauteile und Anleitungen zur
späteren Wiederverwendung auf.
INSTALLIEREN DER FADENKOPF
HINWEIS:
Antriebswelle Ihres Freischneiders mit einer
Kunststoffkappe verdeckt ist, müssen Sie diese
Kappe abnehmen. Vergewissern Sie sich vor
dem Einbau des Fadenkopfs, dass der
Staubkappe und die Sicherungsscheibe wie im
angebracht sind.
Schutz
der Klammer
Sicherungsscheibe
HINWEIS:
Bauteile wie im Bild gezeigt montiert sind,
bevor Sie mit dem Fadenkopf arbeiten.
1. Drehen Sie den Staubschutzring, bis die
Öffnung im Staubschutzring mit der Öffnung
seitlich am Getriebekasten fluchtet.
2. Setzen Sie einen kleinen Schraubenzieher
in die gefluchteten Öffnungen ein. Auf diese
Weise wird die Welle beim Festschrauben
des Fadenkopfs am Mitdrehen gehindert.
3. Halten Sie den Schraubenzieher in der
Öffnung
Fadenkopf in der auf dem Aufkleber
gezeigten
FADENKOPF
Uhrzeigersinn) auf die Antriebswelle auf.
Ziehen Sie das Bauteil gut fest.
HINWEIS
dem Bund zum Getriebekasten zeigen.
MONTAGEINFORMATIONEN - -
UNKRAUTKLINGE
in die
HINWEIS:
bevor Sie Metallklinge anbringen. Drehen Sie
zum
Staubkappe, bis die Öffnung im Staubschutzring
mit der Öffnung seitlich am Getriebekasten
fluchtet.
Schraubenzieher in die gefluchteten Öffnungen.
Auf diese Weise wird die Welle beim Losdrehen
43
Falls das Gewinde
unten gezeigt am Getriebekasten
Getriebekasten
Staubkappe
Vergewissern Sie sich, dass alle
und schrauben
Drehrichtung (gegen
: Die Sicherungsscheibe muss mit
UNKRAUTKLINGE
Nehmen Sie den Fadenkopf ab,
Abnehmen des Fadenkopfs
Setzen Sie einen
der
Sie den
den
den
kleinen
