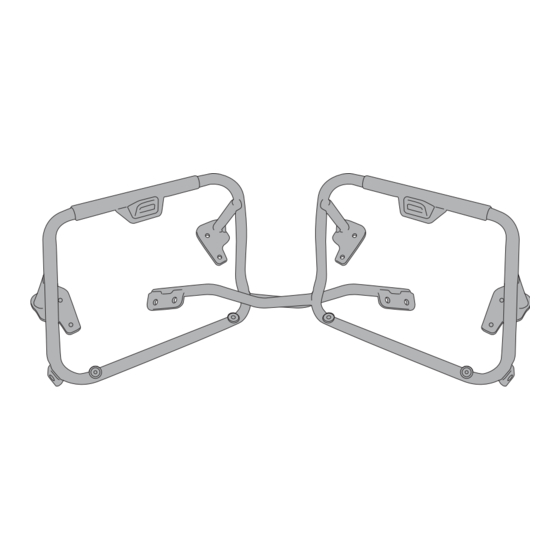

Givi PLX3112 Bauanleitung

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO
N° Descrizione
Supporto - Support - Support
1
Halterung - Soporte - Apoio
Ponte Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero - Ponte Traseira
Vite - Screw
3
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
4
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
5 Vis - Schraube
Tornillo - Parafuso
Vite - Screw
6
Vis - Schraube
Tornillo - Parafuso
Distanziale - Spacer
7
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
8
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
9
Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
10 Entretoise - Distanzstueck
Distanciador - Espaçador
Rondella - Washer
11 Rondelle - Scheibe
Arandela - Arruela
Rondella - Washer
12
Rondelle - Scheibe
Arandela - Arruela
Rondella - Washer
13
Rondelle - Scheibe
Arandela - Arruela
Protezione Adesiva - Adhesive Protection
14 Protection Adhesive - Schutzkleber
Protección Adhesiva - Proteção Adesiva
Particolari Inclusi Nell'SR3112
Components Included In The SR3112
Pièces Inclues Dans El SR3112
15
Bestandteile im SR3112 enthalten
Despieces Incluidos En El SR3112
Explodiu incluído da SR3112
©Copyright 26/05/2017 AR-Rev00
PLX3112 - KLX3112
SUZUKI
DL650 V-STROM
Caratteristiche
-
-
TBEI M6x45
TBEI M6x55
TCEI M8x20
TBEI M8x18
Ø8x4,5 Foro 6,2mm
Ø14x20 Foro 7mm
Ø10x3 Foro 6,5mm
Ø16x23 Foro 6,5mm
-
-
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
(2017)
Codice
PLX3112DXS
PLX3112SXS
GNB1929V
645TBEI
655TBEI
820TCEI
818TBEI
C8L4,5F6,2T
C14L20F7T
C10L3F6,5T
C16L23F6,5T
Z1063
618RON
Z1060
Z2089
Quantità
2 (Dx,Sx)
1
8
2
4
2
4
4
4
4
8
4
6
1
1/5
