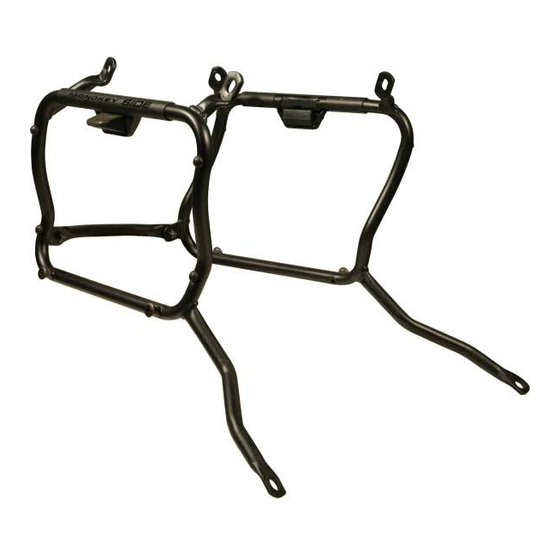

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - SUPORTE DE MALAS ESPECÍFICO
N°
Descrizione/Description
Telaio laterale - Side frame - Châssis latéral -
1
Soporte lateral - Seitenrahmen - Suporte lateral
Ponte Di Collegamento Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero
Supporto superiore - Support higher - Support supérieur
3
Halterung höher - Soporte superior - Apoio superior
Supporto Frecce - Indicators support - Support clignotants -
4
Blinkerhalterung - Soporte para los indicadores - Suporte para
Supporto inferiore - Lower support - Support inférieur -
5
Soporte inferior - Untere Halterung - Suporte inferior
Supporto inferiore - Lower support - Support inférieur -
6
Soporte inferior - Untere Halterung - Suporte inferior
Distanziale - Spacer
7
Entretoise - Distanzstueck
Distanciador – Espaçador
8
Tornillo - Parafuso
9
Tornillo - Parafuso
10
Tornillo - Parafuso
11
Tornillo - Parafuso
12
Tornillo - Parafuso
13
Tornillo - Parafuso
Rondella spaccata - Split washer
14
Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella - Washer - Rondelle
15
Scheibe - Arandela – Arruela
Rondella - Washer - Rondelle
16
Scheibe - Arandela – Arruela
Rondella - Washer - Rondelle
17
Scheibe - Arandela – Arruela
Rondella - Washer - Rondelle
18
Scheibe - Arandela – Arruela
Distanziale - Spacer -Entretoise
19
Distanzstueck -Distanciador - Espaçador
Distanziale - Spacer -Entretoise
20
Distanzstueck -Distanciador - Espaçador
©Copyright 13/10/2020 LF-Rev00
PLX4130 - KLX4130
KAWASAKI NINJIA 1000SX (2020)
indicadores
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
-
-
RIGHT SIDE
LEFT SIDE
Sp.2mm
TBEI M8x25
TBEI M8x20
TCEI M8x140
TBEI M6x55
TBEI M8x45
TEF M6x25
Foro Ø8mm
Foro Ø8mm Esterno Ø14mm
Foro Ø8,5mm Esterno Ø20mm Sp. 2mm
Foro Ø6mm
Foro Ø6mm Esterno Ø18mm Sp. 1,5mm
Ø18x30 Foro 9,5mm
Ø20x20 Foro 8,5mm
Codice/Code
Quantità/Quantity
PLX4130DXV
2 (Right: Left)
PLX4130SXV
GL4497V
1
GL4498DXV
2 (Right: Left)
GL4498SXV
GL1869V
1
GL4495V
1(Right Side)
GL4496V
1(Left Side)
GL4494V
1
825TBEI
4
820TBEI
6
8140TCEI
2
655TBEI
2
845TBEI
1
625TEF
2
Z1060
2
814RON
3
820RON
6
6RON
2
618RON
4
C18L30F9,5T
2
C20L20F8,5ALT
1
1/15
