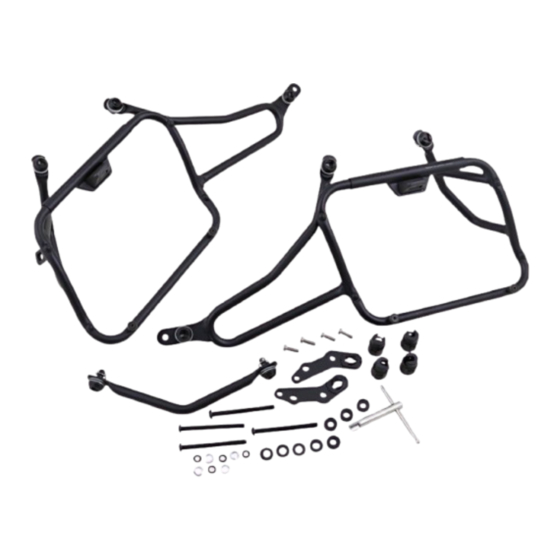

Givi PLXR2143 Bauanleitung

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - TRONCO LADO ESPECÍFICO
N°
Telaio laterale - Side frame - Châssis latéral -
1
Soporte lateral - Seitenrahmen - Suporte lateral
Supporto inferiore - Lower support - Support inférieur -
2
Soporte inferior - Untere Halterung - Suporte inferior
Ponte - Bridge - Pont
3
Brücke - Puente – Ponte
Boccola - Mounting bush - Entretoise de montage
4
Cilindro de fijación – Montagehülse - Bucha de fixação
5
Tornillo - Parafuso
6
Tornillo - Parafuso
Rondella - Washer
7
Rondelle - Scheibe
Arandela – Arruela
Rondella spaccata - Split washer
8 Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella spaccata - Split washer
9
Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Distanziale - Spacer
10
Entretoise - Distanzstueck
Distanciador - Espaçador
Chiave Per Viti A Testa Speciale - Special Key
11
Cle Speciale - Spezialschlüssel
Llave Para Tornillos Con Cabeza Especial
Componenti Originali - Original Parts
12 Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi nel SR2143
Components Included In The SR2143
Pièces Inclues Dans SR2143
13
Die Einzelnen Teile Sind Bei SR2143
Despieces Incluidos SR2143
Componentes inclusos na base SR2143
©Copyright 5/07/2019 LF-Rev00
PLXR2143 - KLXR2143
YAMAHA NIKEN 900(2019)
Descrizione
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche
-
-
-
-
TBEI M8x90
TECF M6x20
Foro Ø8,5 mm / Esterno Ø20mm Sp. 2mm
Ø8
Ø6
Ø20x6,2 Foro 8,5mm
-
-
-
Codice Quantità
PLXR2143DXS
2 (Right;Left)
PLXR2143SXS
GL4190DXV
2 (Right;Left)
GL4190SXV
GNB2303V 1
Z2379 4
890TBEI 4
620TECF 4
820RON 4
Z1060 4
Z1063 4
C20L6,2F8,5T 4
PLXRC 1
- -
- -
