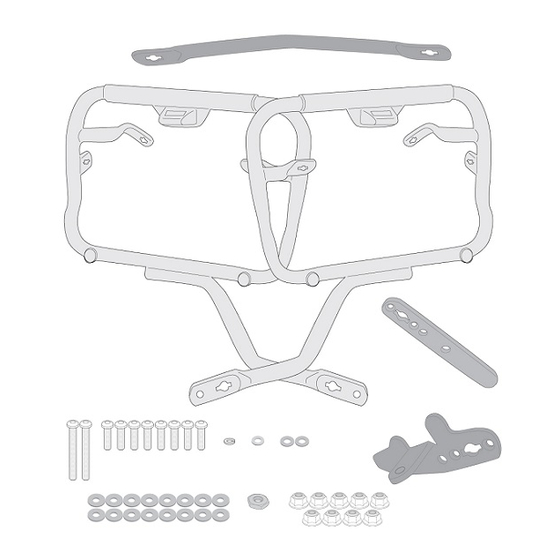

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - SUPORTE DE MALAS ESPECÍFICO
N°
Descrizione/Description
Telaio laterale - Side frame - Châssis latéral -
1
Soporte lateral - Seitenrahmen - Suporte lateral
Ponte Di Collegamento Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero
Piastrina di supporto - Support plate
3
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
Piastrina di supporto - Support plate
4
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
5
Tornillo - Parafuso
6
Tornillo - Parafuso
Rondella spaccata - Split washer
7
Scheibe - Rondelle fendue
Arandela seccionada - Arruela Dentada
Rondella - Washer
8
Rondelle - Scheibe
Arandela – Arruela
Rondella - Washer
9
Rondelle - Scheibe
Arandela – Arruela
Rondella - Washer - Rondelle
10
Scheibe - Arandela – Arruela
Dado - Bolt - Ecrou
11
Mutter - Tuerca – Porca
Dado - Bolt - Ecrou
12
Mutter - Tuerca – Porca
Particolari Inclusi nel 07RKIT
Components Included In The 07RKIT
Pièces Inclues Dans 07RKIT
13
Die Einzelnen Teile Sind Bei 07RKIT
Despieces Incluidos 07RKIT
Componentes inclusos na 07RKIT
Particolari Inclusi nel 1192KIT
Components Included In The 1192KIT
Pièces Inclues Dans 1192KIT
14
Die Einzelnen Teile Sind Bei 1192KIT
Despieces Incluidos 1192KIT
Componentes inclusos na 1192KIT
Particolari Inclusi nel 1192FZ
Components Included In The 1192FZ
Pièces Inclues Dans 1192FZ
15
Die Einzelnen Teile Sind Bei 1192FZ
Despieces Incluidos 1192FZ
Componentes inclusos na 1192FZ
Componenti Originali - Original Parts
Parties Originales - Original Bauteile
16
Componentes Originales - Componentes Originais
©Copyright 31/05/2021 LF-Rev00
PLX1192 - KLX1192
HONDA NC750X (2021)
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
RIGHT SIDE
LEFT SIDE
TBEI M8x60
TBEI M8x25
Foro Ø8mm
Foro Ø8mm Esterno Ø14mm Sp.2mm
Foro Ø8mm
Foro Ø8,5mm Esterno Ø20mm Sp. 2mm
-
Autobloccante Flangiato M8 (H.9,5 mm)
-
-
-
-
Codice/Code
Quantità/Quantity
PLX1192DXV
2 (Right: Left)
PLX1192SXV
GNB2678V
1
GL4802V
1 (Right side)
GL4803V
1 (Left side)
860TBEI
2
825TBEI
8
Z1060
1
814RON
1
8RON
2
820RON
16
V423
1
8DADIFN
9
-
-
-
-
-
-
-
-
1/10
