Inhaltszusammenfassung für Brymen BM805s
- Seite 1 Bedienungsanleitung BM805s BM806s BM807s Multimeter...
- Seite 2 TR2-P4 Sicherheit Diese Anleitung enthält Informationen und Warnungen zur Sicherheit des Bedienenden und zum Schutz des Gerätes, welche unbedingt befolgt werden müssen. Unsachgemässe Behandlung kann das Messergebnis beeinträchtigen. Die Multimeter entsprechen den folgenden internationalen Normen: IEC61010-1(1995), EN61010-1(1995) und UL3111-1(6.1994), CSA C22.2NO.1010-1-92 für doppelte Isolation und den Installationskategorien an den Eingangsbuchsen: IEC/UL/EN61010-1 Ed.
- Seite 3 TR2-P4 Messleitungen, Stecker und Messsonden sind vor der Verwendung der Zangen auf defekte Isolationen und blanke Metallteile zu inspizieren und gegebenenfalls zu ersetzen. Spitzen von Messsonden dürfen nicht berührt werden, wenn das Messobjekt unter Spannung steht. Hände und Finger sind während den Messungen immer hinter dem Sicherheitskragen der Messleitungen zu Verwenden Sie nur das mit dem Gerät gelieferte Testkabel oder eine Ul gelistete halten.

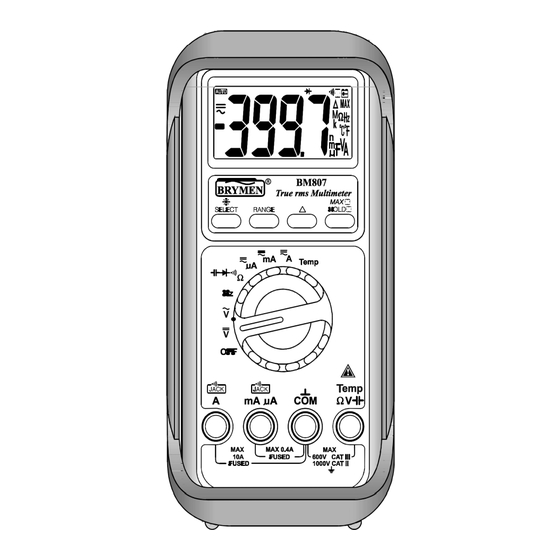

- Seite 4 TR2-P4 Produktbeschreibung Die Bedienungsanleitung bezieht sich zur Illustration nur auf repräsentative Modelle. Für die Detailfunktionen sind die Spezifikationen der einzelnen Modelle zu konsultieren. Bedienungselemente: 3 3/4 digit (4000 Punkte) LCD - Anzeige Drucktasten für Spezialfunktionen und besondere Vorteile Drehschalter zum Ein- und Ausschalten und zur Wahl der Funktion Eingangsbuchse (+) für den...
- Seite 5 TR2-P4 Bedienung DC-Spannung, AC-Spannung und Hz-Frequenzfunktionen VORSICHT Vor und nach Messungen von gefährlichen Spannungsmessungen testen Sie die Spannungsfunktion an einer bekannten Quelle wie Leitungsspannung, um den einwandfreien Funktion des Instruments sicherzustellen. Bemerkungen Der 400.0 mV Wechselspannungsbereich kann nur mit dem Drehschalter angewählt werden. und ist für Wechselspannungen ab 10mV (ab 40mV für das TRMS-Modell BM807s) spezifiziert.
- Seite 6 TR2-P4 Ω Widerstandsmessung und Durchgangsprüfung Messleitungen gemäss Abbildung anschliessen. Drehschalter auf Position Ω. Durch kurzes Betätigen der Taste SELECT wird die Funktion Durchgangsprüfung aktiviert. Dadurch kann bequem die Durchgangsfunktion von Schaltern getestet werden. Ein kontinuierlicher Beepton zeigt den vorhandenen Durchgang an. Achtung In den Funktionen Widerstandsmessung, Durchgangsprüfung, Diodentest oder Kapazitätsmessung können Messobjekte unter Spannung zu falschen Ergebnisse oder gar zu Beschädigungen des Gerätes...
- Seite 7 TR2-P4 Diodentest Kapazitätsmessung Ω Standardeinstellungen bei . Durch zweimaliges kurzes Betätigen der Taste SELECT wird die Funktion Diodentest aktiviert. Der normale Spannungsabfall (Vorwärtsspannung) einer guten Silikon-Diode variiert zwischen 0,4 und 0,9 V. Ein höherer Wert weist auf eine defekte Diode hin. Bei 0 V hat die Diode Kurzschluss und bei Überlast (O.L.
- Seite 8 TR2-P4 µA, mA und A Strommessungen Drehschalter auf die entsprechende Position bringen. Zum Umschalten von Gleich- auf Wechselstrom ist die Taste SELECT kurz zu betätigen. Achtung Besondere Beachtung ist beim Messen in Dreiphasensystemen erforderlich, da die Spannung zwischen den Phasen wesentlich höher sein kann als zwischen Phase und Erde. Zur Vermeidung des Ueberschreitens der Sicherungsspannung ist immer die Spannung zwischen den Phasen für die Zulässigkeit der Messung in Betracht zu ziehen.
- Seite 9 TR2-P4 Temperaturmessung (nur mit den Modellen BM806s und BM807s) Beim Anschliessen der Typ K Temperatursonde Bkp60 ist auf die richtige Polarität zu achten. Den Drehschalter auf die Position Grad C (Celsius) stellen. Durch das Betätigen der Taste SELECT kann auf Grad F (Fahrenheit) umgestellt werden.
- Seite 10 TR2-P4 ∆ Nullpunktunterdrückung In dieser Funktion kann der Referenzpunkt für eine Messung verschoben werden. Zum Beispiel können die Widerstandswerte der Messleitungen bei der Ohmmessung oder die Kapazität derselben beim Ausmessen von Kondensatoren kompensiert werden. Als Ergebnis in der Anzeige erscheint der gemessene Wert abzüglich des gespeicherten Referenzwertes.
- Seite 11 TR2-P4 Unterhalt Warnung Zur Vermeidung elektrischer Schläge sind die Messleitungen vor dem Oeffnen des Gerätes immer vom Messobjekt und von den Eingangsbuchsen zu entfernen und das Instrument ist auszuschalten (OFF). Es darf nie im geöffneten Zustand in Betrieb genommen werden. Reinigung und Lagerung Das Gerät kann periodisch mit einem feuchten Lappen und einer milden Seifenlösung gereinigt werden.
- Seite 12 TR2-P4 Spezifikationen Allgemeine Spezifikationen Anzeige : LCD, 3 3/4 digits, Vollausschlag: 4000 Messpunkte Messsequenz : 3 Messungen pro Sekunde, Polarität : Automatische Umschaltung Batterie-Zustand : Die Anzeige erscheint bei einer Spannung von unter ca. 2,4 V Arbeitstemperatur : 0 bis 40 Grad C Relative Feuchtigkeit : 80% maximale relative Feuchtigkeit bis 31 Grad C, linear abnehmend auf 50% bei einer Temperatur von 40 Grad C...
- Seite 13 Ueber 3 V/m ist die Genauigkeit nicht spezifiziert Schlafmodus : nach 30 Minuten Untätigkeit Strombedarf im Schlafmodus : 300uA für BM805s & BM806s und 360uA für BM807s Abmessungen : L 186mm x B 87mm x H 35,5mm; L 198mm x B 97mm x H 55mm mit Gummimanschette...
- Seite 14 TR2-P4 Elektrische Spezifikationen Die Genauigkeit ist +/- (% der Ablesung plus die Anzahl digits) wenn keine andern Spezifikationen angegeben sind. Dies bei einer Temperatur von 23 +/- 5 Grad C und bei einer relativen Feuchtigkeit von weniger als 75%. Modell 807s: Beim Modell BM807 ist die TRMS Genauigkeit für ACV & ACA nur zwischen 5% (10% im AC 400.0mV Bereich) spezifiziert.
- Seite 15 TR2-P4 Widerstand Hz Frequenz Bereich* Genauigkeit** Bereich Genauigkeit 50.00Hz, 500.0Hz, 3,5% *** + 6d 0,8% + 6d 400.0 & 5.000kHz, 50.00kHz, 0,6% + 4d 4.000 k&, 40.00 k& , 500.0kHz, 1.000MHz 400.0 k& Der zusätzliche Bereich 5.000Hz ist nicht 1,0% + 4d 4.000 M&...
-
Seite 16: Monate Garantie
BRYMEN gewährleistet gegenüber dem ursprünglichen Käufer jedes Produkts, dass jedes von ihm hergestellte Produkte bei normaler Nutzung und Wartung innerhalb eines Jahres ab dem Kaufdatum frei von Schäden in Material und Verarbeitung ist. Die Garantie von BRYMEN gilt nicht für Zubehör, Sicherungen, Schmelzsicherungen, Funkenstrecken, Batterien oder ein anderes Produkt, das nach dem Ermessen von BRYMEN durch Unfall oder ungewöhnliche Bedingungen bei Betrieb oder...
