7 | Tutorial – Ein Bauteil einlöten oder auslöten
Die Lötdüse wechseln

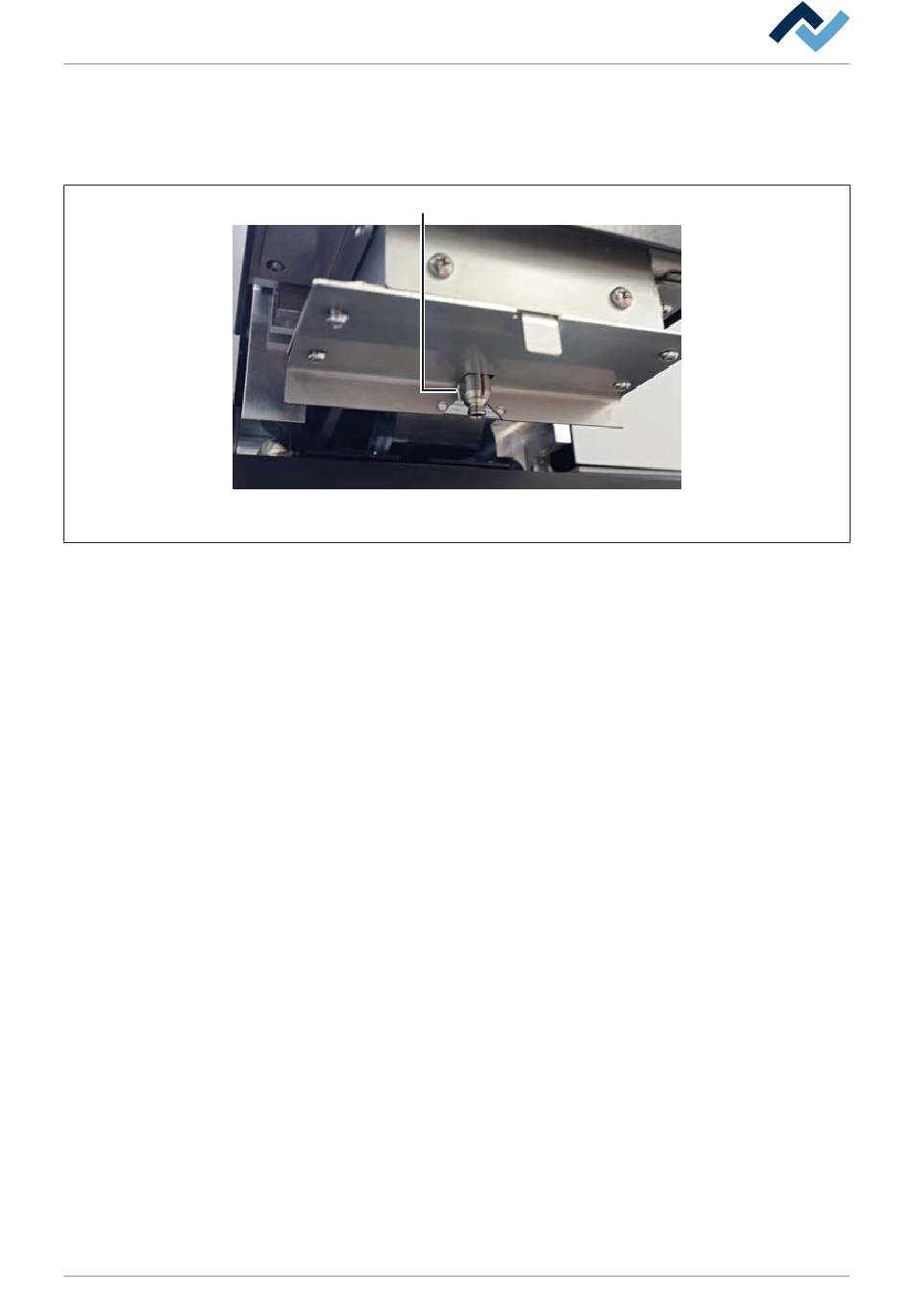

Abb. 33: Die ausgefahrene Pipette (3) in der Position zum Düsenwechsel. Das Bild zeigt die Pipette ohne aufgeschraubte Düse. Die
Transportsicherung ist angebracht.
Ersa GmbH
Schaltfläche 2: Die Pipette fährt nach unten, solange die Maustaste gedrückt wird.
Diese Schaltfläche funktioniert nicht, wenn der Heizkopf in der untersten Position
ist. In diesem Fall den Heizkopf mit Schaltfläche (4) etwas nach oben fahren.
a) Die Pipette etwa 1 cm aus dem Heizkopf fahren, siehe folgendes Bild.
3
Die Pipette ist am unteren Ende nicht völlig rund. Sie hat zwei gegenüberliegende
Schlüsselflächen, mit der die Transportsicherung die Pipette fixiert. Dazu müssen
die Schlüsselflächen exakt im 90°-Winkel ausgerichtet sein, ansonsten entstehen
beim Anbringen der Transportsicherung Materialschäden!
Die Schlüsselflächen der Pipette exakt im 90°-Winkel ausrichten:
a) Die Pipette nun mit den Rotationstasten am Heizkopf drehen, damit die beiden
Schlüsselflächen der Pipette exakt im 90°-Winkel ausgerichtet sind. So kann die
Pipette in der Aussparung der Transportsicherung fixiert werden.
b) Beobachten Sie die Pipette genau, um den eingestellten Winkel und die ausge-
führte Bewegung zu erkennen.
– Methode 1: Einen Rotationstaster dauerhaft gedrückt halten.
Die Drehgeschwindigkeit steigt langsam an. Nach ca. 30 s ist die maximale
Drehgeschwindigkeit erreicht.
– Methode 2: Einen Rotationstaster einmal drücken. Bei jedem Drücken wird die
Pipette um einen festgelegten Winkelgrad gedreht.
Der Winkelgrad der Drehung kann vorher in eine von fünf Rotationsstufen ein-
gestellt werden. Der Standardwinkelgrad nach dem Einschalten des Reworksys-
tems ist 0,5° (Stufe 2).
– Stufe 1: Rotation um 0,25°
– Stufe 2: Rotation um 0,5° (Standardwert)
– Stufe 3: Rotation um 0,75°
– Stufe 4: Rotation um 1°
– Stufe 5: Rotation um 1,25°
Um die Rotation um eine Stufe zu verändern gehen Sie wie folgt vor:
a) Zuerst Umschalten in den Programmiermodus: Beide Rotationstaster für eine
Sekunde drücken.
3BA00233 Betriebsanleitung HR 550 | Rev. 7
121 / 163
