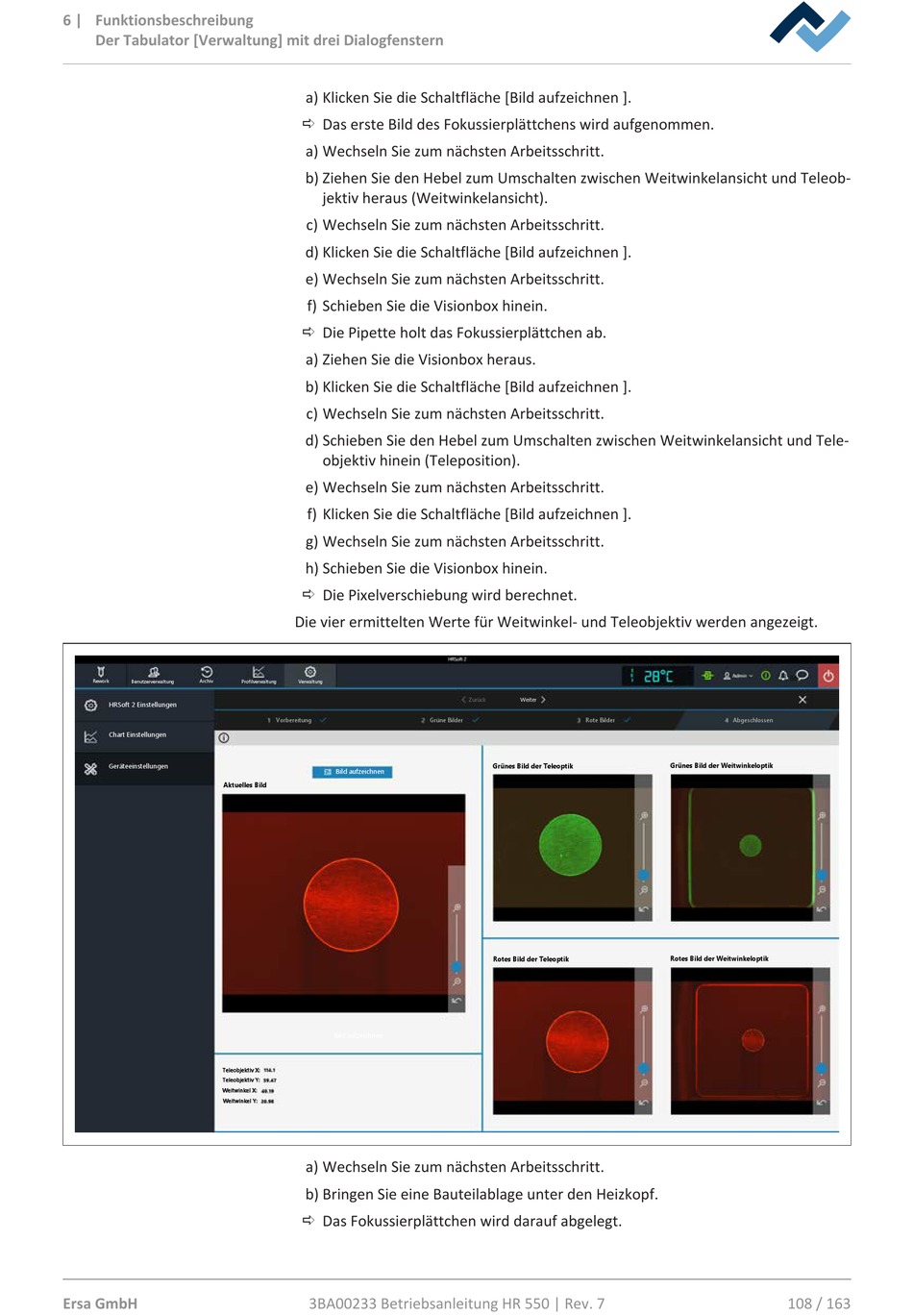

6 | Funktionsbeschreibung
Der Tabulator [Verwaltung] mit drei Dialogfenstern
Rework Benutzerverwaltung Archiv
HRSoft 2 Einstellungen
Chart Einstellungen
Geräteeinstellungen
Aktuelles Bild
Teleobjektiv X:
Teleobjektiv Y:
Weitwinkel X:
Weitwinkel Y:
Ersa GmbH
a) Klicken Sie die Schaltfläche [Bild aufzeichnen ].
ð Das erste Bild des Fokussierplättchens wird aufgenommen.
a) Wechseln Sie zum nächsten Arbeitsschritt.
b) Ziehen Sie den Hebel zum Umschalten zwischen Weitwinkelansicht und Teleob-
jektiv heraus (Weitwinkelansicht).
c) Wechseln Sie zum nächsten Arbeitsschritt.
d) Klicken Sie die Schaltfläche [Bild aufzeichnen ].
e) Wechseln Sie zum nächsten Arbeitsschritt.
f) Schieben Sie die Visionbox hinein.
ð Die Pipette holt das Fokussierplättchen ab.
a) Ziehen Sie die Visionbox heraus.
b) Klicken Sie die Schaltfläche [Bild aufzeichnen ].
c) Wechseln Sie zum nächsten Arbeitsschritt.
d) Schieben Sie den Hebel zum Umschalten zwischen Weitwinkelansicht und Tele-
objektiv hinein (Teleposition).
e) Wechseln Sie zum nächsten Arbeitsschritt.
f) Klicken Sie die Schaltfläche [Bild aufzeichnen ].
g) Wechseln Sie zum nächsten Arbeitsschritt.
h) Schieben Sie die Visionbox hinein.
ð Die Pixelverschiebung wird berechnet.
Die vier ermittelten Werte für Weitwinkel- und Teleobjektiv werden angezeigt.
Profilverwaltung Verwaltung
Vorbereitung
Bild aufzeichnen
Bild aufzeichnen
a) Wechseln Sie zum nächsten Arbeitsschritt.
b) Bringen Sie eine Bauteilablage unter den Heizkopf.
ð Das Fokussierplättchen wird darauf abgelegt.
3BA00233 Betriebsanleitung HR 550 | Rev. 7
Zurück Weiter
Grüne Bilder Rote Bilder
Grünes Bild der Teleoptik
Rotes Bild der Teleoptik
Stil
Abgeschlossen
Grünes Bild der Weitwinkeloptik
Rotes Bild der Weitwinkeloptik
