1. Spezifikationen

Größe:
Durchmesser
Gewicht:
TS5420SS = 227 g (0,5 lb)
Materialeinlass:
Materialauslass:
Drucklufteingang:
Maximaler Materialdruck:
Mindest-Druckluft:
Benetzte Teile: TS5420 = 303 Edelstahl, Teflon®, EPR, eloxiertes Aluminium
EPR
Betriebsfrequenz:
Durchflussrate bei 100 psi (Wasser):
Material-Viskosität:
Materialeinlass
1 / 8 NPT

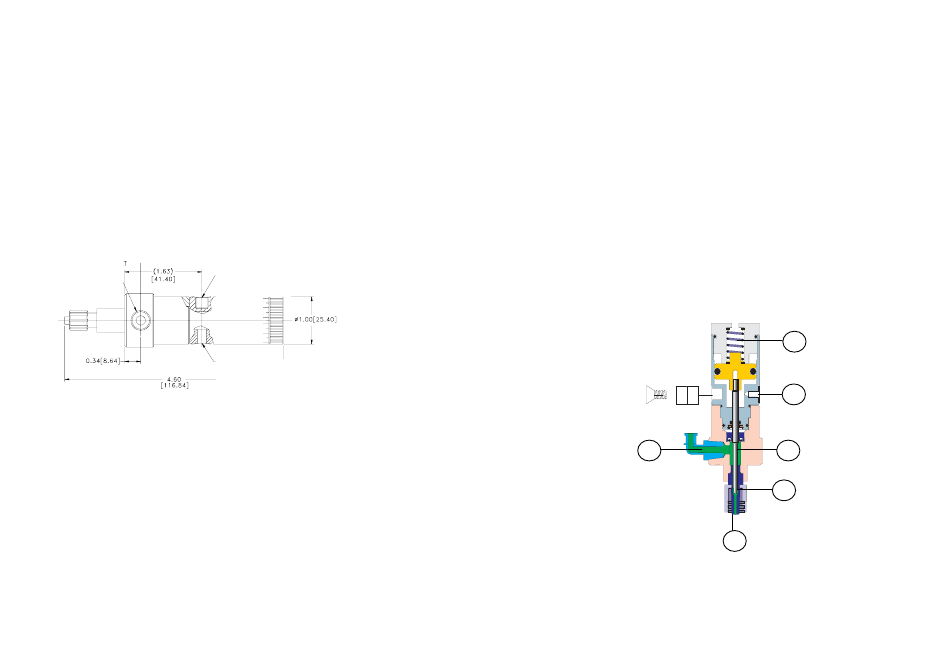

Die Abmessungen verstehen sich in Zoll (mm)

Abb. 1.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
15
112 (4,4") Länge; 28,5 mm (1,1")
TS5420 = 136 g (0,3 lb)
1/8" NPT Innengewinde
Luer-Lock Außengewinde
10-32 UNF-2B
20,7 bar (300 psi)
4,8 bar (70 psi)
TS5420SS = 303 Edelstahl, Teflon®,
Mehr als 400 Zyklen/Min.
1.680 ml/min.
bis zu 100.000 Cps.
Montagebohrung
1 / 4 - 20
10 – 32 UNF
Drucklufteingang
2. Auspacken und überprüfen
Packen Sie das Ventil vorsichtig aus und überprüfen den Inhalt des Kartons.
Dazu gehören:
•
Valve Assembly
•
Valve bracket
•
Sample Needle Kit
•
User guide
•
Valve Air Hose

3. Beschreibung

Das TS5420 Nadelventil wurde für Material mit geringer bis mittlerer Viskosität
ausgelegt und gewährleistet eine präzise Dosierung unterschiedlich großer
Dosierpunkte bis zu einem Bruchteil eines Mikroliters. Das Ventil ist optimal für den
Einsatz von Techcon Controllern ausgelegt. Ein kurzer Öffnungshub sorgt für ein
extrem schnelles Schließen. Eine Rändelschraube zur Einstellung des Ventilhubes
erleichtert die Feineinstellung der Dosierpunkte. Durch die kompakte Konstruktion
kann das TS5420 flexibel und einfach in automatisierte Anwendungen integriert
werden.

4. Funktionsweise

Das TS5420 ist ein über eine Feder geschlossenes Nadelventil mit einstellbarer
Öffnung. Die durch die Öffnung (1) zugeführte Druckluft zieht die Nadeleinheit (2) vom
Dosiernadelsitz (3) zurück, so dass das Material vom Materialeinlass (4) zum Luer-
Lock Auslass (5) fließt. Wird die Druckluftzufuhr unterbrochen, drückt die Feder (6) die
Nadel in die Ausgangsstellung zurück und schließt so den Materialweg.
4
Abb. 2.0
Techcon Systems is an OK International Brand
Copyright © All Rights Reserved • TS941 Rev 04/04
16
6
1
2
3
5
