Lieferumfang / Montage

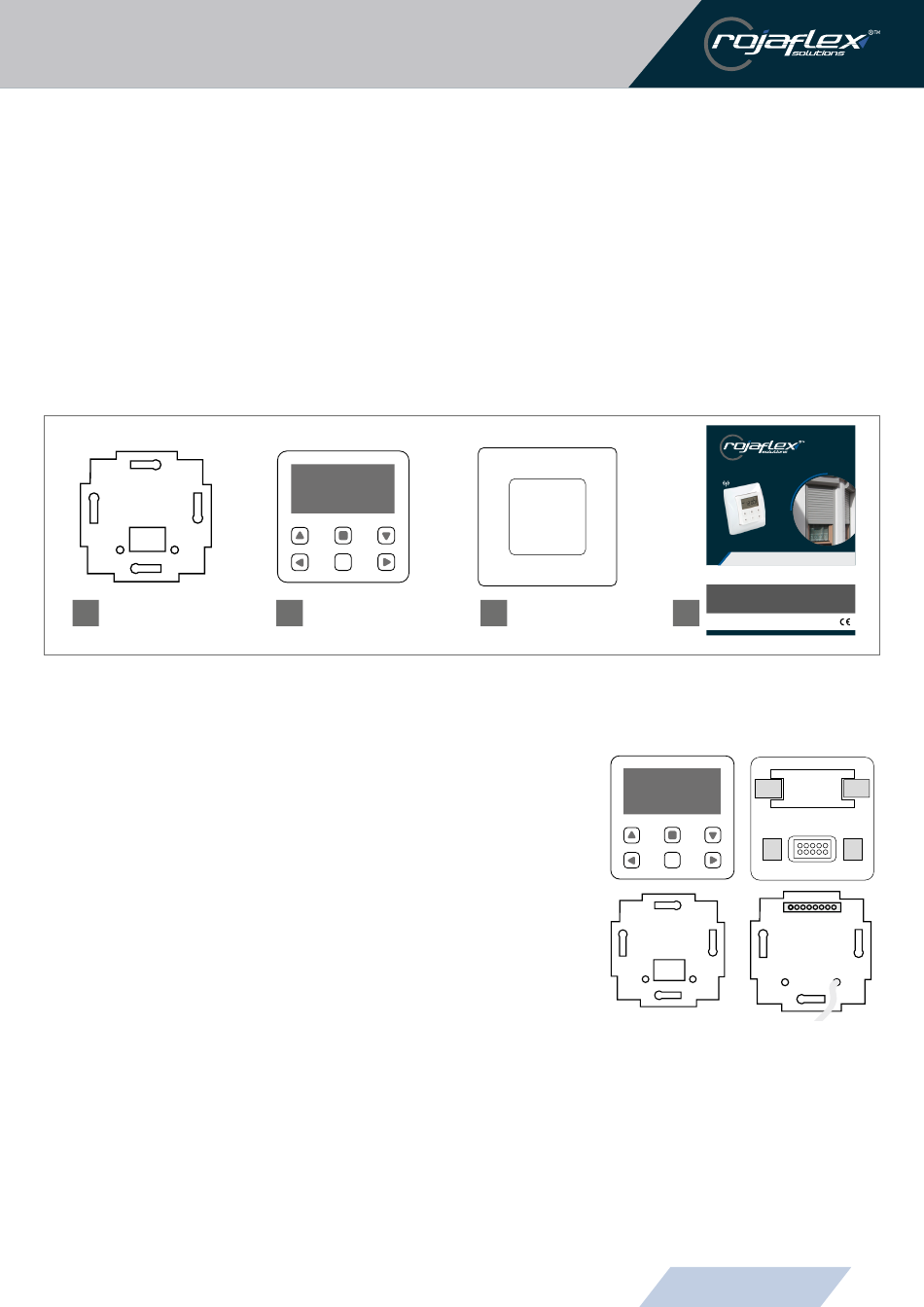

Lieferumfang
Vergleichen Sie bitte nach dem Auspacken den Packungsinhalt mit den Angaben zum Lieferumfang in dieser
Anleitung.
1. Elektronik-Baugruppe (Sockel)
2. Uhrmodul
3. Außenrahmen
4. Bedienungsanleitung
1
Montage
1. Ziehen Sie zunächst das Uhrmodul aus dem Sockel und dem Außen-
rahmen.
2. Nehmen Sie nun die Anschlüsse gemäß dem nachstehend ab-
gebildeten Anschlussplan vor und befestigen Sie den Sockel der
Zeitschaltuhr in einer geeigneten Unterputzdose. Achten Sie dabei
darauf, dass die Anschlusskabel und die Antenne des Funkempfän-
gers nicht gequetscht werden.
3. Wickeln Sie keine stromführenden Kabel um die Antenne.
4. Stecken Sie danach das Uhrmodul zusammen mit dem Außenrah-
men vorsichtig in den vorher montierten Sockel der Zeitschaltuhr.
P
2 3
FLEXIBLE LÖSUNGEN
MIT DER TECHNIK VON HEUTE
Rollladen - Zeitschaltuhr
mit integriertem Funkempfänger
Rojaflex RDTF-3
Für alle Rojaflex Rohrmotoren ohne Funk
ORIGINAL-
BETRIEBSANLEITUNG
4
V3.12-11.2020
