Rojaflex Design Timer Bedienungsanleitung

Design Timer
D Bedienungsanleitung
Sicherheitshinweise
• Verletzungsgefahr durch Stromschlag. Unsachge-
mäße Installation kann zu schweren Personen-
oder Sachschäden führen. Anschluss nur durch
Warnung!
eine autorisierte Fachkraft
• Schalten Sie vor der Montage die Anschluss leitung
spannungsfrei.
• Sicherheitsmaßnahmen gegen unbeabsichtiges
Warnung!
Einschalten treffen.
• Die Vorschriften der örtlichen Energieversorgungsunternehmen
sowie die Bestimmungen für nasse und feuchte Räume nach
VDE 0100/0700 sind beim Anschluss einzuhalten.
• Nur in trockenen Räumen verwenden.
• Verwenden Sie nur unveränderte Originalteile.
• Halten Sie Personen aus dem Fahrbereich der Anlagen fern.
• Halten Sie Kinder von Steuerungen fern.
• Beachten Sie Ihre landesspezifi schen Bestimmungen.
• Wird die Anlage durch ein oder mehrere Geräte gesteuert,
muss der Fahrbereich der Anlage während des Betriebes ein-
sehbar sein.
Anzeigen und Tastenerklärung

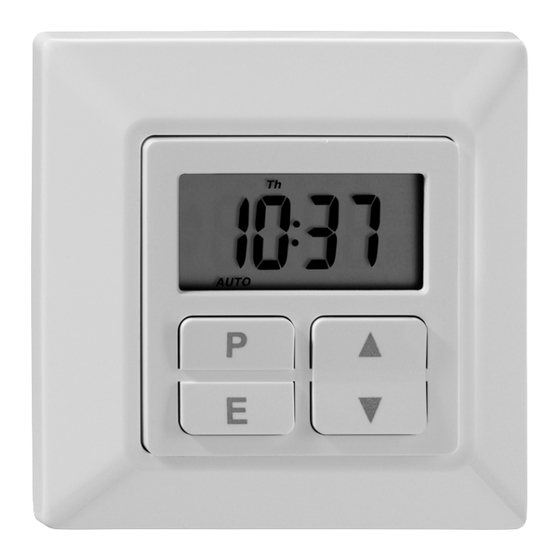

Gerät
Display
Programm-Taste Auf-Taste
Eingabe-Taste Ab-Taste
Programm-Taste:
Kurz Drücken ➡ Ändern der Betriebsart
3 Sek. Drücken ➡ Schaltzeiten einstellen
6 Sek. Drücken ➡ Aufrufen des Menüs Einstellung
Eingabe-Taste:
Kurz Drücken ➡ Bestätigung der eingestellten Werte
10 Sek. Drücken ➡ Zurücksetzen aller Einstellungen
Auf- und Ab-Taste:
Fahrt des Rollladens in die gewünschte Richtung, Stoppen des
Rollladens und Anzeige der gültigen Schaltzeiten.
Display
Uhrzeit
Wochentag
Auf
Ab
Manuell
Automatik
Zufall
Allgemeines
Der Design Timer steuert den Antrieb morgens und abends zu
den programmierten Schaltzeiten. Eine manuelle Bedienung ist
jederzeit möglich.
Bestimmungsgemäße Verwendung
Der Design Timer darf nur für die Ansteuerung von Rollladen-
anlagen verwendet werden.
Montage/Anschluss
D
• Verletzungsgefahr durch Stromschlag. Unsachge-
mäße Installation kann zu schweren Personen- oder
Sachschäden führen. Anschluss nur durch eine
autorisierte Fachkraft.
Warnung!
• Wird mehr als ein Antrieb über den Design Timer
angesteuert, müssen die Antriebe durch Relais-
steuerungen entkoppelt werden. Beachten Sie den
Warnung!
Schaltstrom des Gerätes.
Montage
Den Halterahmen in der UP-Dose befestigen. Das Gerät an-
schließen und in den Halterahmen einstecken.
Anschluss
Inbetriebnahme
Beim ersten Anschluss an die Stromversorgung wird automa-
tisch das Menü Einstellung geöffnet. Hier können Sie die Werte
der Werkseinstellung ändern.
Jahr
Datum
Werkseinstellung
Zeit • Menü Einstellung
Datum und Uhrzeit: 30.06.2010, 12:00 Uhr
Programm
Tagesprogramm
• Betriebsart Manuell
• Schaltzeiten Tagesprogramm:
Montag bis Sonntag: Auf 7:00 Uhr, Ab 20:00 Uhr
• Schaltzeiten Wochenprogramm:
Montag bis Freitag: Auf 7:00 Uhr, Ab 20:00 Uhr
Samstag und Sonntag: Auf 8:00 Uhr, Ab 20:00 Uhr
Funktions-/Begriffserklärungen
Betriebsart der Uhr
Die Uhr verfügt über drei verschiedene Betriebsarten:
• Manuell
• Automatik
• Zufall
Das Wechseln der jeweiligen Betriebsart erfolgt durch kurzes
Drücken der Programm-Taste.
Betriebsart Manuell
In dieser Betriebsart werden keine automatischen Auf- oder Ab-
fahrten ausgeführt. Zur Kennzeichnung erscheint im Display das
Symbol „MAN".
Betriebsart Automatik
Ist dieser Betriebsart werden die Auf- und Abfahrten nach
den eingestellten Fahrtzeiten ausgeführt. Zur Kennzeichnung
erscheint im Display das Symbol „AUTO". Soll keine Fahrzeit
ausgeführt werden, so lässt sich diese beim Einstellen der
Schaltzeit zwischen 23:59 Uhr und 0:00 Uhr ausschalten. In der
Anzeige erscheint „OFF".
Betriebsart Zufall
In dieser Betriebsart werden die eingestelllten Fahrtzeiten in
einem Bereich von +/- 15 Minuten durch eine Zufallsfunktion
verändert. In der Anzeige erscheinen die Symbole „AUTO" und
„VAR".
Memory-Funktion
Haben Sie die Uhr als Tagesschaltuhr konfi guriert und die Be-
triebsart Automatik oder Zufall gewählt, ist zusätzlich eine
Memory-Funktion eingebaut. Um eine Auffahrzeit neu einzustel-
len, drücken Sie so lange die Auf-Taste, bis in der Anzeige der
Schriftzug „donE" erscheint. Mit dieser Aktion haben Sie die
neue Auffahrtzeit abgespeichert. Durch langes Drücken der Ab-
Taste kann analog die aktuelle Zeit als Abfahrtzeit abgespeichert
werden.
Menü Einstellung
Durch 6 Sekunden langes Drücken der Programm-Taste kommen
Sie in das Menü Einstellung.
Datum und Uhrzeit
Als Erstes stellen Sie das Jahr ein. In der Anzeige erscheit das
Symbol „YR". Nach der Bestätigung geben Sie in einem Schritt
den Monat und den Tag ein. In der Anzeige erscheint das Symbol
„DATE". Der Wochentag verändert sich automatisch mit dem
Datum. Anschließend geben Sie die Uhrzeit ein. In der Anzei-
ge erscheint das Symbol „TIME". Durch den im Design Timer
hinterlegten Kalender wird die Sommer-/Winterzeit automatisch
umgeschaltet.
Tages-/Wochenprogramm
In diesem Menüpunkt bestimmen Sie, ob die Uhr mit dem Tages-
programm (jeden Tag die gleiche Auf- und Abfahrtzeit) oder mit
dem Wochenprogramm (täglich andere Auf- oder Abfahrtzeiten)
arbeitet. Im Falle des Tagesprogramms erscheinen in der Anzei-
ge alle Wochentagssymbole und eine „1". Durch Drücken der
Auf-Taste rufen Sie das Wochenprogramm auf, in der Anzeige
erscheit das Symbol „Mo" und „1...7". Durch Drücken der Ab-
Taste kommen Sie wieder in das Tagesprogramm.
Reset
Durch 10 Sekunden langes Drücken der Eingabe-Taste setzen
Sie alle Einstellungen in den Werksauslieferungszustand zu-
rück.
Technische Daten
Nennspannung: 230 V AC/50 Hz
3 A/250 V AC bei cos φ=1
Schaltstrom:
Schutzart: IP 20
Schutzklasse: II nach entsprechender Montage
Zulässige Umge-
bungstemperatur: 0 bis +55 °C
Gangreserve: 1 Stunde
Montageart: Unterputz Ø 58 mm Wandeinbau,
Aufputz in entsprechendem AP-Gehäuse
Allgemeine Konformitätserklärung
Hiermit erklärt die Firma SCHOENBERGER GmbH & Co. KG,
dass sich der Design Timer in Übereinstimmung mit den grund-
legenden Anforderungen und den anderen relevanten Vorschrif-
ten der Richtlinie 2006/95/EG und 2004/108/EG befi ndet.
