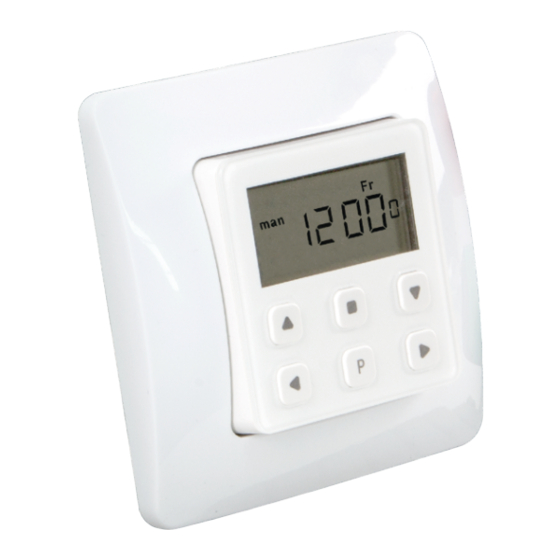

Rojaflex RDTF-3 Originalbetriebsanleitung
Rollladen-zeitschaltuhr
Vorschau ausblenden
Andere Handbücher für RDTF-3:
- Original montage- und bedienungsanleitung (16 Seiten)
Verwandte Anleitungen für Rojaflex RDTF-3
Inhaltszusammenfassung für Rojaflex RDTF-3
- Seite 1 FLEXIBLE LÖSUNGEN MIT DER TECHNIK HEUTE Rollladen - Zeitschaltuhr mit integriertem Funkempfänger Rojaflex RDTF-3 Für alle Rojaflex Rohrmotoren ohne Funk ORIGINAL- BETRIEBSANLEITUNG V3.12-11.2020...
-
Seite 2: Inhaltsverzeichnis
EU-Konformitätserklärung gemäß Artikel 10 Absatz 9 Hiermit erklärt die Schoenberger Germany Enterprises GmbH & Co. KG, Hohenschäftlarn, dass der Funkanlagentyp rojaflex Rollladen - Zeitschaltuhr „RDTF-3“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.rojaflex.com/konformitaetserklaerungen.html... -
Seite 3: Allgemeine Sicherheitshinweise
Kurzschluss). • Verwenden Sie niemals defekte oder WARNUNG! beschädigte Geräte. Der mit der Funk-Zeitschaltuhr RDTF-3 gesteuerte Motor muss während der • Prüfen Sie Motor und Netzkabel auf Reinigung, Wartung und des Austauschs Unversehrtheit. von Teilen von seiner Stromquelle getrennt werden. - Seite 4 Leitungen. Setzen Sie alle Einrichtungen, die nicht für eine Betätigung mit dem • Beim Bedienen der offenen/ Motor benötigt werden, außer Betrieb. ausgefahrenen Anlage Vorsicht walten lassen, da Teile herabfallen können, wenn Befestigungen (z. B. Federn) nachlassen oder gebrochen sind. www.rojaflex.com...
- Seite 5 Installation. Bei Beschädigungen Informieren Sie sich über lokale (z. B. Anzeichen von Verschleiß, Rückgabe- und Recyclingmöglichkeiten und nutzen Sie zur Entsorgung die vorhandenen beschädigten Kabeln und Federn oder Sammelstellen in Ihrer Umgebung. verstellten Endlagen) darf die Anlage nicht benutzt werden. www.rojaflex.com...
-
Seite 6: Funktionsübersicht / Technische Daten
Datenerhalt bei Stromausfall ca. 12 Stunden zul. Umgebungstemperatur + 10°C - + 50°C Kompatibilität 230V~ Rohrmotoren mit getrennten Endschaltersystemen|Rojaflex Hand- und Wandsender Abmessungen 50 x 50 x 58 mm (HxBxT) Die Tastenbelegung kann modellabhängig abweichen: K1= K- (minus) K2= K+ (plus) -
Seite 7: Lieferumfang / Montage
4. Bedienungsanleitung FLEXIBLE LÖSUNGEN MIT DER TECHNIK HEUTE Rollladen - Zeitschaltuhr mit integriertem Funkempfänger Rojaflex RDTF-3 Für alle Rojaflex Rohrmotoren ohne Funk ORIGINAL- BETRIEBSANLEITUNG V3.12-11.2020 Montage 1. Ziehen Sie zunächst das Uhrmodul aus dem Sockel und dem Außen- rahmen. 2. Nehmen Sie nun die Anschlüsse gemäß dem nachstehend ab- gebildeten Anschlussplan vor und befestigen Sie den Sockel der Zeitschaltuhr in einer geeigneten Unterputzdose. -
Seite 8: Elektrischer Anschluss
Der Netzanschluss der Zeitschaltuhr und des Rohrmotors und alle Arbeiten an elektrischen An- • lagen dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen in dieser Anleitung erfolgen. Führen Sie alle Montage- und Anschlussarbeiten im spannungsfreien Zustand aus. • www.rojaflex.com... -
Seite 9: Programmierung Und Einstellungen
Auf-/Abfahrzeit) chenendprogramm -> Mo–Fr die gleiche Auf-/Abfahrzeit, Sa 3: Mo-Fr / Sa + So (Wo- + So separat programmierbar) chenendprogramm -> Mo-Fr die gleiche Auf-/Abfahrzeit, Sa + So separat programmierbar) *Anzeigenreihenfolge der Zeitfunktionen: AUTO AUTO AUTO AUTO AUTO AUTO www.rojaflex.com... - Seite 10 Mit der AUF und AB Taste Drücken Sie danach erneut die Drücken Sie danach erneut die können Sie jetzt die Stunden können Sie jetzt die Minuten Zeitschalttaste K2. Die Einstel- Zeitschalttaste K1. einstellen. einstellen. lungen werden gespeichert. Die Minutenanzeige fängt an zu blinken. www.rojaflex.com...
- Seite 11 Sie nun die Stunden- können Sie nun die Minuten bestätigungstaste K2 um die Zeitschalttaste K1. Die Minute- anzeige einstellen. einstellen. Auffahrtszeit zu bestätigen. nanzeige fängt an zu blinken. Gleichzeitig fängt die Stunden- anzeige der Abfahrtzeit an zu blinken. www.rojaflex.com...
- Seite 12 Tippbetrieb erfolgreich aktiviert. Drücken Sie gleichzeitig die Sobald in der Anzeige „good“ AUF und die STOPP Taste der blinkend angezeigt wird, ist Zeitschaltuhr für ca. 3 Sekun- der Tippbetrieb aktiviert. den. Zum Deaktivieren des Tippbetriebs wiederholen Sie bitte den Vorgang. www.rojaflex.com...
- Seite 13 Drücken Sie gleichzeitig die Sobald in der Anzeige „good“ AUF und AB Taste der Zeit- blinkend angezeigt wird, ist die schaltuhr für ca. 3 Sekunden. Drehrichtung geändert. Um die Drehrichtung wieder zu ändern, wiederholen Sie bitte den Vorgang. www.rojaflex.com...
- Seite 14 Im Display erscheint „Add“. Im Display erscheint „good“. Drücken Sie danach 1 x die AUF-Taste am neu einzuler- OK! Handsender / Wandsen- nenden Hand- oder Wandsen- der ist eingelernt. der. Zum Einlernen weiterer Hand- oder Wandsender beginnen Sie bitte von Vorne. www.rojaflex.com...
- Seite 15 Dieser Vorgang löscht ALLE programmierten Sender! (eine Einzellöschung von Sendern ist nicht möglich) Drücken Sie gleichzeitig die AB Im Display erscheint „good“. und STOPP Taste und halten OK! Handsender / Wandsen- Sie diese für ca. 3 Sekunden der wurden gelöscht. gedrückt. www.rojaflex.com...
-
Seite 16: Kontaktinformationen
