Optigrün FKD Montageanleitung Seite 12

4. aufbau
5
Arbeitsschritt : Befestigung der Modulschnellmontageschienen

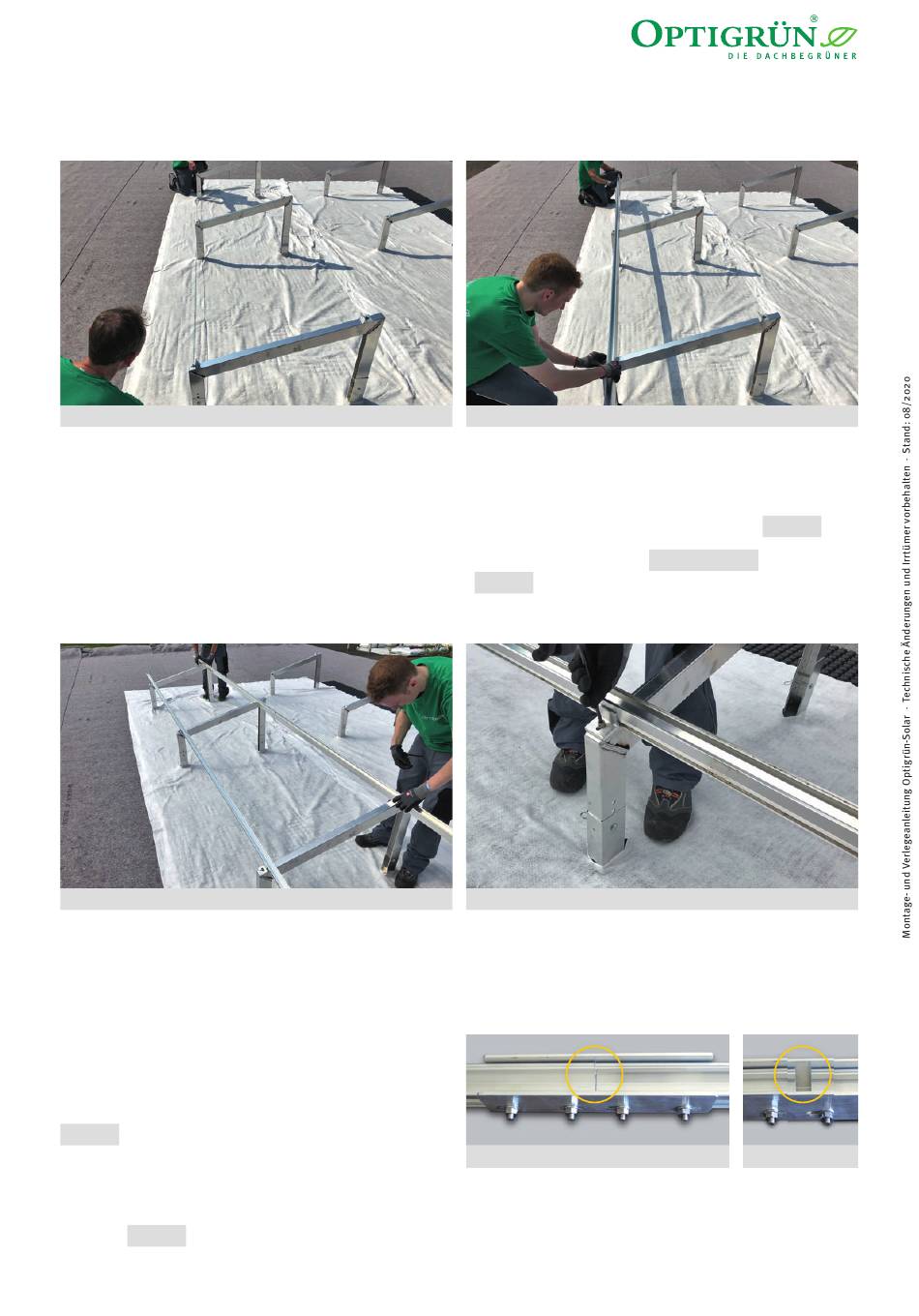

Abbildung 21: Ausrichten der Reihe mithilfe einer Schnur.
Vor installation der Modulschnellmontageschienen die ausrichtung der Solaraufständerungen anhand des
Verlegeplanes prüfen und die position der Solaraufständerungen ggf. korrigieren.
die Solaraufständerungen lassen sich in längsrichtung zur Feinjustierung einfach verschieben, ohne dass ein
Bewegen der FKds/WrBs erfolgt/notwendig ist. die ausrichtung kann bspw. mit einer Schnur erfolgen Abb. 21 .
Modulschnellmontageschienen in die Schienenhalterungen auf dem Bügel einklinken Abb. 22 und 23 und die
Zylinderkopfschraube auf der Schienenhalterung festziehen Abb. 24.
Vor dem einklinken ggf. die Verschraubungen der Schienenhalterungen lockern.
Abbildung 23: Einhängen der zweiten Modulschnellmontageschiene.
Falls bei der Montage der Modulschnellmontageschiene höhendifferenzen festgestellt werden, können die Bügel
auch in der höhe verstellt werden.
die Bügel können höher gestellt werden, indem beide Füße des Bügels in einem höheren Bohrloch der Bügelhalte-
rung befestigt werden. die Bügel können tiefer gestellt werden, indem die Füße des Bügels gleichmäßig mit
einem Winkelschleifer gekürzt werden.
Zur Bildung einer Schienenreihe die nebeneinander liegen-
den Modulschnellmontageschienen mit dem mitgelieferten
Schienenverbinderset gestoßen miteinander verschrauben
Abb. 25 .
Achtung!
Werden mehr als vier Modulschnellmontageschienen miteinander verbunden, so sind beim jeweils fünften Verbinder
die Schienen nicht stumpf aneinander zu stoßen, sondern aus gründen der Wärmeausdehnung in ca. 2 cm abstand
zu halten Abb. 26. auf diese Weise wird sichergestellt, dass die maximale länge von aneinandergestoßenen Modul-
schnellmontageschienen 21,5 m beträgt.
Abbildung 22: Einhängen der ersten Modulschnellmontageschienen.
Abbildung 24: Schienenhalterungen festziehen.
Abbildung 25: Abbildung 26:
