KVM tec SMARTflex single Anleitung Seite 14

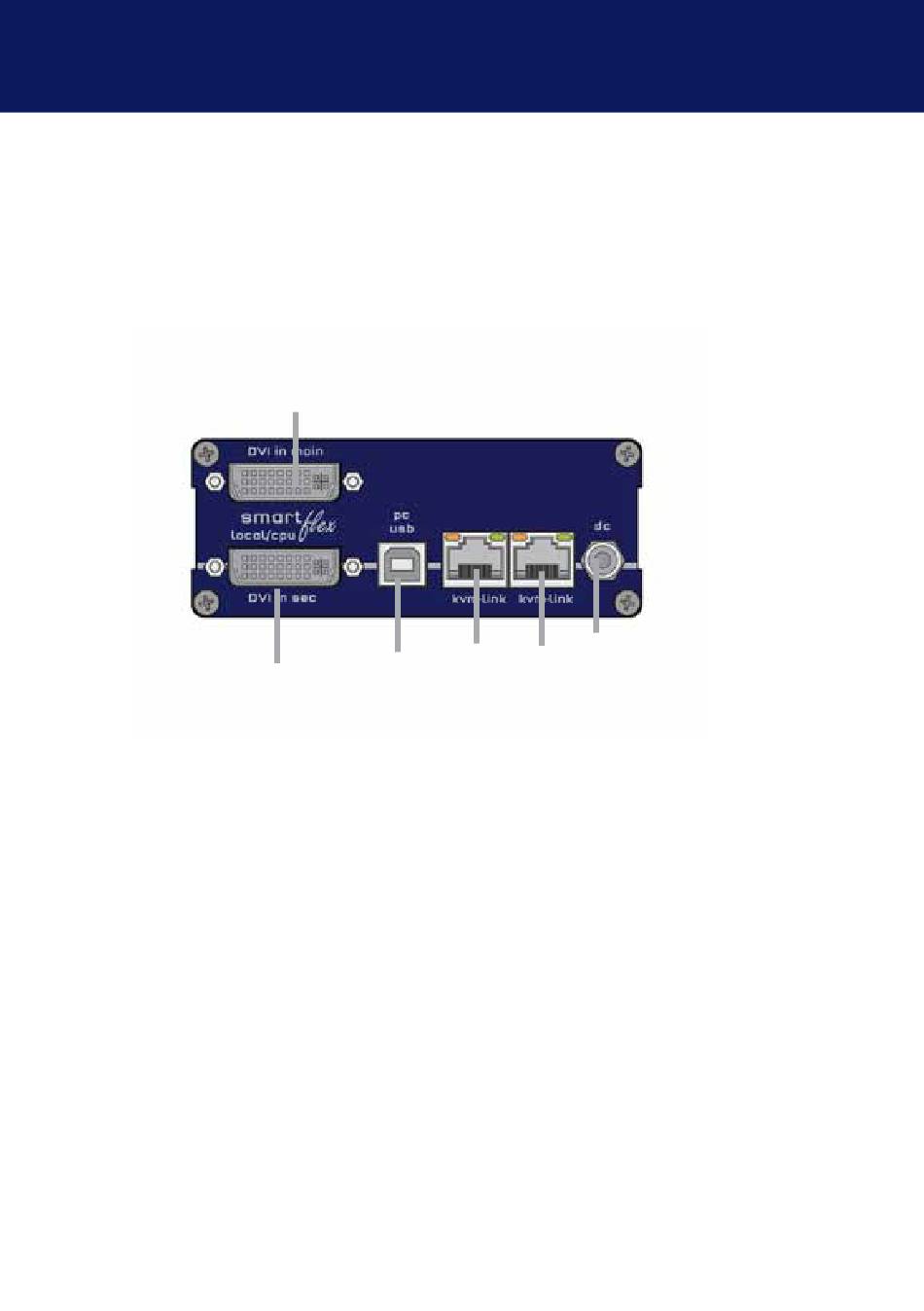

LOCAL (CPU) Extender
Nr. Name
1 dvi-in second
2 dvi-in main
3 USB
4 kvm-link
5 kvm-link
6 dc
LED sTATUs
gelb
grün
grün blinkend
14 | kvm-tec
1. EINFÜHRUNG
2
3
1
Funktion
DVI Verbindung vom PC
DVI Verbindung vom PC
USB zum PC
Anschluss für CAT5/6/7 Kabel
Anschluss für CAT5/6/7 Kabel
Anschluss 12V1A Netzteil
LINK ok
Video ok
Video und USB Aktivität
6
4 5
