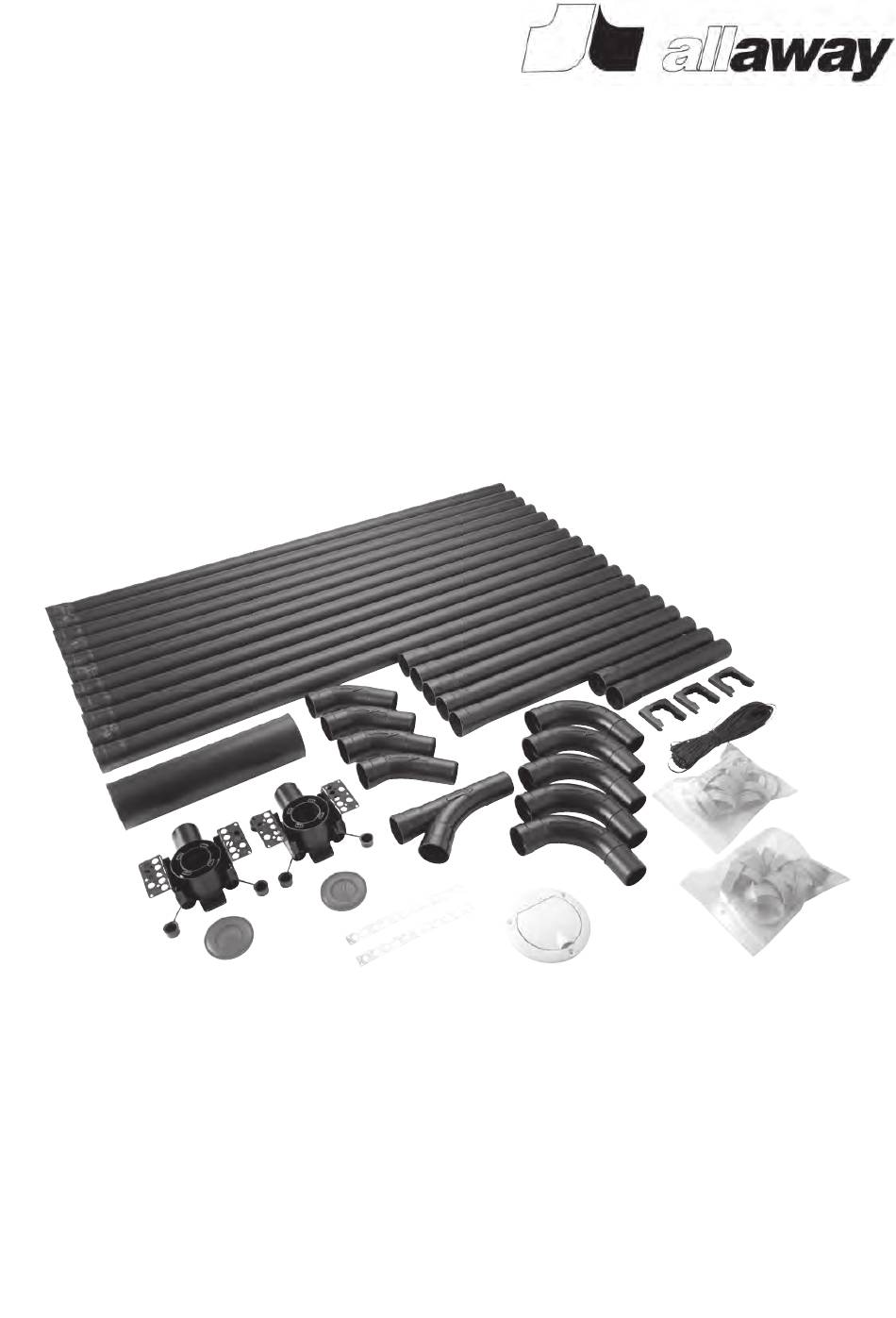

- Seite 1 Zentralstaubsauger Zentralstaubsauger - Rohrsystem Montageanleitung allaway.de...
- Seite 2 HERZLICHEN GLÜCKWUNSCH ZU IHRER ENTSCHEIDUNG FÜR DAS ALLAWAY - ZentRAlStAuBSAugeRSySteM! Diese Anleitung bezieht sich auf Allaway-Zentralstaubsaugersysteme für den Privatgebrauch. Bitte lesen Sie diese Anleitung vor Installationsbeginn sorgfältig durch. Die Gebrauchs- und Wartungsanweisungen für die Zentraleinheit finden Sie stets in deren Verpackung.
- Seite 3 teIle DeS RohRSySteMS 1 Bogen 90° 10 Saugdosen-Anschlussbogen Achtung! In den Rohr- oder 2 Bogen 15° 11 Saugdosen-Montagebauteil Premium Zentraleinheitspaketen sind 3 Niederspannungs- Steuerleitung 12 UP- Abdeckung Premium nicht alle der hier aufgeführten 4 CLICK-Rohrschelle 44 mm 13 Saugdosen - Oberteil Premium System-Komponenten 5 Abzweig 45°...
- Seite 4 Dachsteigung und die Entlüftungsrohre. Bei der Installation der Zentraleinheit im oberen Geschoss sollte die direkte Steigung 4 m nicht überschreiten. Es können mehrere Steigungen eingearbeitet werden, wenn dazwischen ein waagerechtes Teil in der Länge der Steigung liegt. Die Teile der Rohrsauganlage von Allaway sind: Y-Abzweigung 45°...
- Seite 5 Die Bereiche der Rohranlage, die zu Beginn der Montage großen Temperaturschwankungen ausgesetzt sind, sind folgendermaßen zu schützen: - Verwenden Sie zum Abstützen der Rohre Rohrhalterungen von Allaway. Sie stützen die Rohre ab und führen sie, ohne dabei den natürlichen Wärmehaushalt der Rohre zu behindern.
- Seite 6 Sägerückstände entfernen. Auf der Rohrschnittfläche verbleibende Sägerückstände behindern die Strömung und können zu Leckagen und Verstopfungen führen. oPtIMA SAugBehälteR Diese Anleitung bezieht sich auf die Montage der Saugdosen der ALLAWAY OPTIMA-Serie. Die Teile des Optima Saugbehälters sind: Abdeckung Aufputzgehäuse Gießschutz Eckverbindung Verlängerung 13 cm...
- Seite 7 MontAge DeR AufPutZgehäuSe Aufputzgehäuse korrekt platzieren. Die Niederspannungsleitungen sollten in einem Schutzrohr verlegt werden. Auf beiden Seiten des Aufputzgehäuses befinden sich Löcher für das Ø 20 mm dicke Schutzrohr für die Niederspannungsleitungen. Wenn Sie bei der Montage ein dünneres (Ø 16 mm) Schutzrohr verwenden, entfernen Sie bitte die Böden der Schutzabdeckung und setzen Sie die Schutzabdeckungen ein.
- Seite 8 MontAge DeS AufPutZgehäuSeS In ZWISchenWänDen AuS PlAtten Befestigen Sie das Aufputzgehäuse mit Nägeln oder Schrauben an der Wand. Die beste Stabilität erhalten Sie, wenn Sie die Saugdose auf beiden Seiten befestigen, indem Sie eine zusätzliche ca. 500 mm lange Achse einsetzen. PlAttenWAnDMontAge ohne AufPutZgehäuSe Bohren Sie ein ca.
- Seite 9 gegoSSene unD geMAueRte KonStRuKtIonen Wenn Sie die Saugdose in gegossenen oder gemauerten Konstruktionen installieren, verwenden Sie ein Aufputzgehäuse und einen Gießschutz. Montieren Sie die Schutzrohre der Niederspannungsleiter und den Gießschutz im Aufputzgehäuse. Versehen Sie die überschüssigen Löcher für die Niederspannungsleiter im Aufputzgehäuse mit Pfropfen. Die Frontfläche des Aufputzgehäuses muss sich auf gleicher Höhe mit der fertigen Fläche befinden.
- Seite 10 SAugBehälteR AlS AufPutZ-MontAge Bei Installation der Rohranlage als Aufputzmontage ist ein Aufputzgehäuse zu verwenden (Sonderausstattung, Abb. Teil 2). Befestigen Sie das Aufputzgehäuse an der Wand. Verbinden Sie die Eckverbindung (3) mit dem Staubrohr und ziehen Sie das Staubrohr ins Gehäuse. Verbinden Sie die Niederspannungsleitungen mit den Abdeckungen und montieren Sie die Abdeckungen am Gehäuse.
- Seite 11 Hinzukommend benötigen Sie eine Dachdurchführungsserie je nach Dachbelag. Die zu empfehlende Abzugsrohrlänge für das Allaway-Staubrohr liegt unter 5 m. In anderen Fällen kann ein Rohr mit größerem Innendurchmesser und glatter Innenfläche verwendet werden, z.B. Ø 75 mm. Ändern Sie die Rohrgröße mit einer Übergangsbuchse 44/75/80.
- Seite 12 MontAge DeR ABDecKung StARtKReIS Der Startkreis funktioniert bei einer Spannung von ca. 24 V, d.h. der Monteur muss nicht zwingend über eine Elektroinstallationsberechtigung verfügen. Führen Sie den Niederspannungsleiter vom Niederspannungsanschluss der Zentraleinheit zu den Verbindungen der Staubdosen und der eventuellen Schmutzklappe. Die Staubdosen können parallel angeschlossen werden, Sie können die Niederspannungsleiter aber auch erst an der Zentraleinheit verketten.
- Seite 13 MontAge DeR ABDecKung Zwischen dem Abzugsrohr und der Abdeckung muss stets ein Aufputzgehäuse oder eine Eckverbindung installiert werden. So gelangen keine langen Gegenstände in das Abzugsrohr. Raumbedarf Diese könnten zu Verstopfungen führen. Achten Sie bei der Befestigung der Abdeckung auf die Wahl der richtigen Halterungen für das jeweilige Wandmaterial.
-
Seite 14: Montage Der Zentraleinheit
Wohnungen jeder größe A 30 A 40 c 30, c 40 c 40 Modell A 60 M 1000 A 40 c 40 Sonis Breite (mm) höhe (mm) - In Innenräumen, z.B. - In Innenräumen, - In einem... - Seite 15 MontAge DeS WAnDStAtIVS DeR c-SeRIe oDeR DeS M 1000 Das Wandstativ kann auf Wunsch so hoch montiert werden, dass unter der Zentraleinheit der C-Serie mindestens 50 mm und unter der Zentraleinheit des M 1000 mindestens 170 mm Freiraum zum Entleeren des Schmutzbehälters verbleiben.
- Seite 16 AnSchluSS DeR ZentRAleInheIt DeR c-SeRIe oDeR DeR ZentRAleInheIt M 1000 An DAS WAnDStAtIV Drücken Sie die Zentraleinheit an ihren Platz. Die Sprungfedergummis an den Seiten des Geräts führen die Zentraleinheit an ihren richtigen Platz. Verschließen Sie die Träger der Zentraleinheit mit den Endabdeckungen (F). Verbinden Sie von der Zentraleinheit aus den Niederspannungsstecker (G) mit dem Anschluss im Wandstativ (H) sowie die Stromleitung (I) mit der Steckdose (K).
- Seite 17 MontAge DeR Duo-ZentRAleInheIt Die Duo-Einheit kann waagerecht oder senkrecht montiert werden. Beachten Sie, dass sich die Ansaugverbindung des Duo und die eventuelle Saugdose auf der Höhe der Zentralleitung des Geräts oder darüber befinden müssen, damit der angesaugte Staub nicht zurück in die Rohranlage fließt, wenn das Gerät ausgeschaltet wird.
- Seite 18 InStAllAtIon DeR ZentRAleInheIt l 25 Schrauben Sie die mit der Zentraleinheit gelieferte Wandmontageplatte (U) fest an eine Wand. Die Wandmontageplatte kann in der gewünschten Höhe montiert werden, solange unter der Zentraleinheit ein Raum von mindestens 100 mm frei bleibt, um den Staubbehälter zu entleeren Heben Sie die Zentraleinheit auf die Wandmontageplatte.
- Seite 19 TESTNING AV SYSTEMET Testen Sie die Funktionalität des Systems nach Abschluss aller Montagearbeiten vor dem Verschließen der Konstruktionen. So testen Sie die funktion des Systems: 1. Testen Sie die Dichtigkeit der Rohranlage: Alle Saugdosen schließen. Schließen Sie das Nebenwegventil (nicht bei der Zentraleinheit M 1000) während des Tests mit einem Stück Pappe.
- Seite 20 Vallox GmbH, Von-Eichendorff-Str. 59a, 86911 Dießen Telefon (0 88 07) 94 66-0, Telefax (0 88 07) 94 66-99 e-mail: info@vallox.de, www.vallox.de © Vallox GmbH, Änderungen behalten wir uns vor Provit Handels- u.Engineering GmbH, Laaberbachstrasse 18, A-4600 Wels Telefon: 43 7242 55 677, Telefax: 43 7242 55 6778, e-mail: info@provit.at, www.provit.at Version 13654 rev12 de/at 12/2016...
