Variantes de raccordement selon les directives du DIBt et la norme DIN EN 14637

7.6.1

Raccordement sans surveillance de ligne (DIP 1 OFF)

L'installation est exploitée avec une dérivation d'interrupteurs de fumée, un bouton de déclenchement manuel externe et un
bouton de réinitialisation externe.
BMA
FSZ Basis

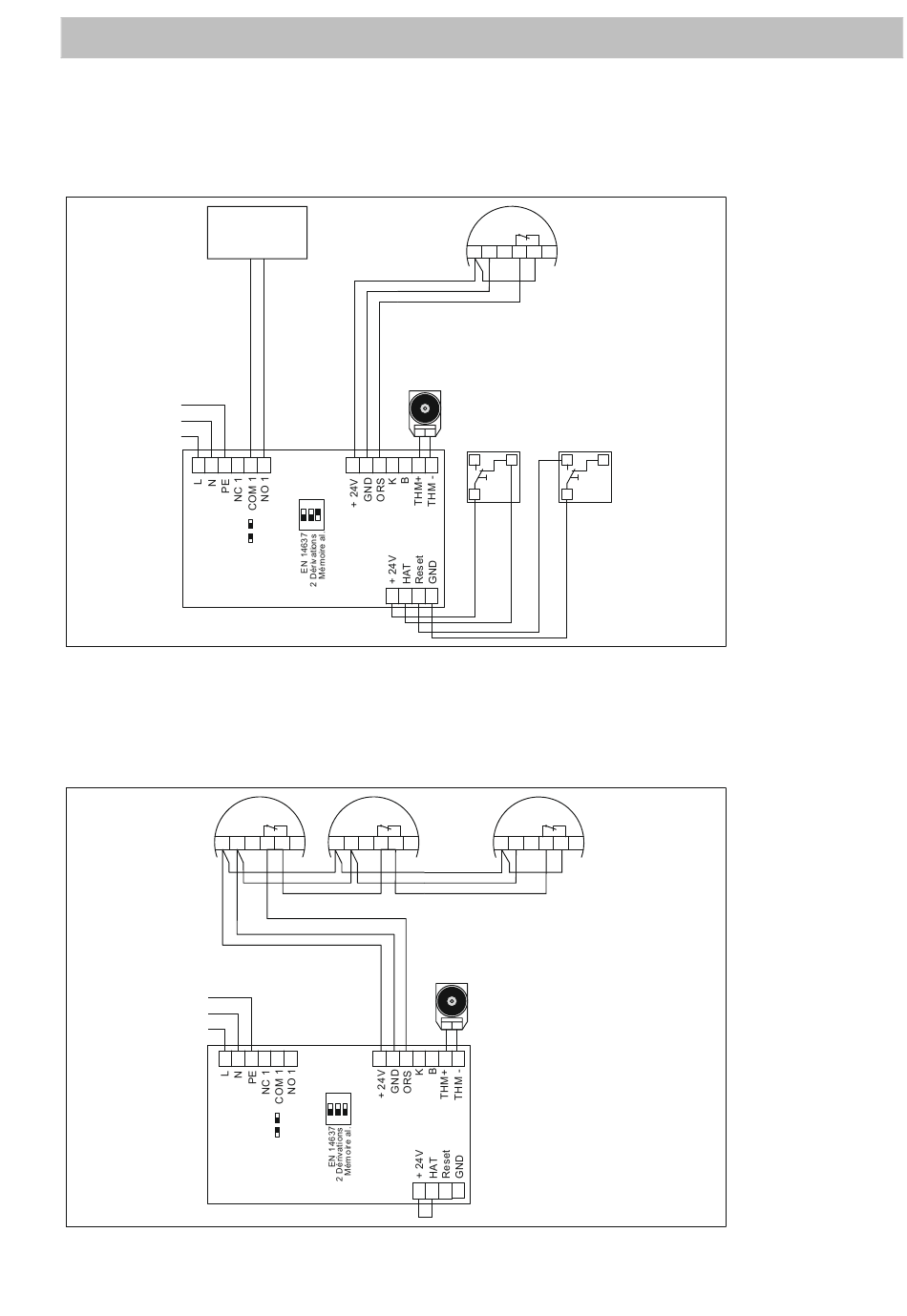

Fig. 4 Exemple de raccordement sans surveillance de ligne
7.6.2 Raccordement sans surveillance de ligne (DIP 1 OFF)
L'installation est exploitée avec une dérivation d'interrupteurs de fumée (plusieurs interrupteurs de fumée), sans bouton de dé-
clenchement manuel externe. Le bouton de déclenchement manuel doit être simulé par un cavalier.
+
-
1 2
FSZ Basis
Fig. 5 Exemple de raccordement sans surveillance de ligne
bsw.swiss / bsw.at
ON
= OFF
1 2 3
= ON
ORS/TDS ORS/TDS
+
-
BU S BU S
3 4 5 6 1 2 3 4 5 6
ON
= OFF
1 2 3
= ON
ORS/TDS
+ -
BU S
1 2 3 4 5 6
THM
+ -
HAT RESET
S S
Ö
L
L
ORS/TDS
+ -
BU S
1 2 3 4 5 6
THM
+ -
41
Installation électrique
