Elektrische Installation
7.7

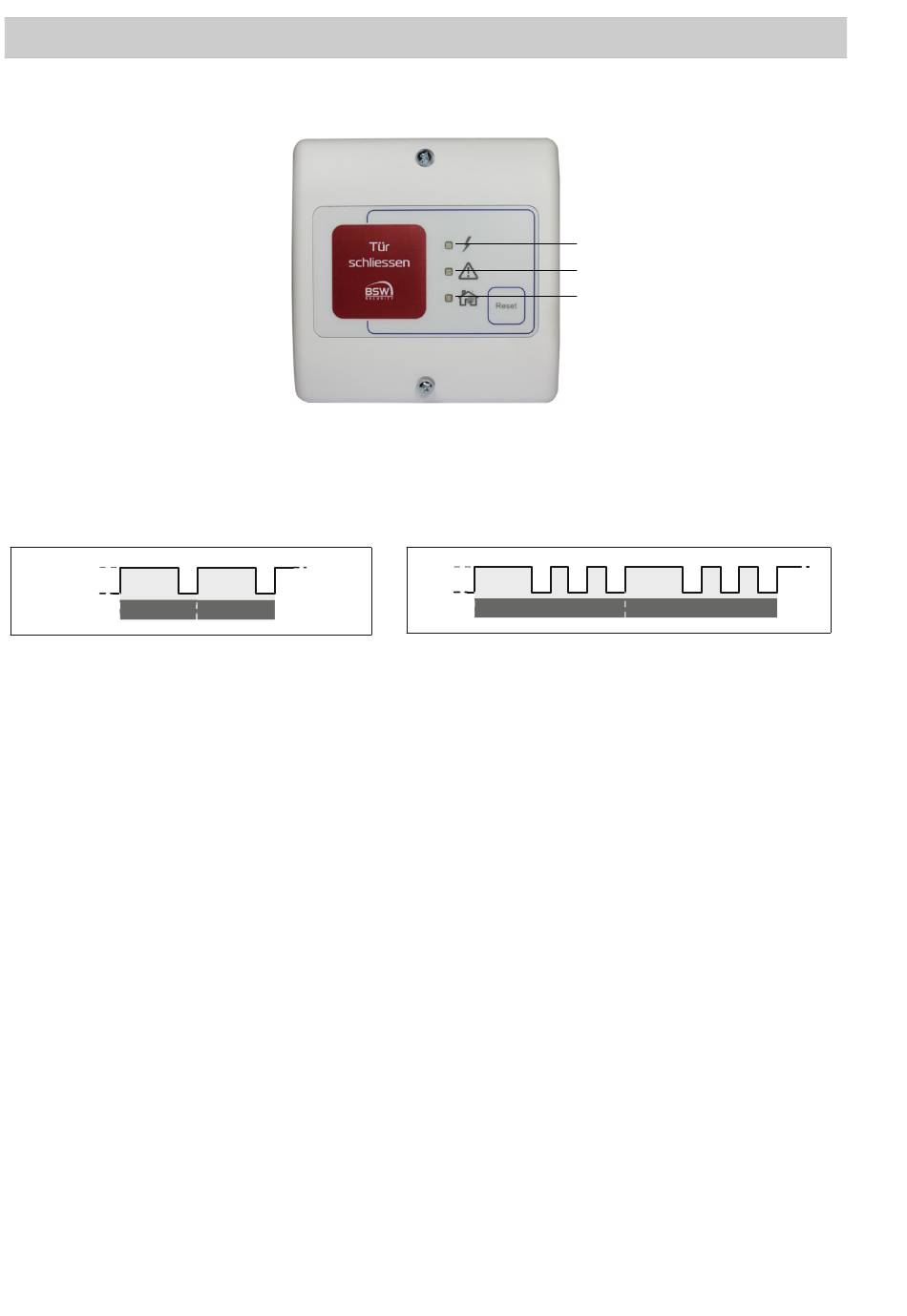

Signalisierung an der FSZ-BASIS

Auf der Folientastatur befinden sich drei LEDs, die den Zustand der Anlage signalisieren
7.7.1

Blinksequenzen

Unterschiedliche Zustände werden durch unterschiedliche Blinksequenzen der LEDs angezeigt.
Jede Blinksequenz beginnt mit einem langen Impuls (1,5 Sek.) dem eine kurze Pause (0,5 Sek.) folgt, siehe Abb. 11.
Bei Blinksequenzen mit mehreren Impulsen werden zu dem langen Impuls die folgenden kurzen Impulse (0,5 Sek.)
mitgezählt siehe Abb. 12.
AN
AUS
1 x Blinken en

Abb. 10 Beispiel Blinksequenz 1 x Blinken

bsw.swiss / bsw.at

Abb. 9 Folientastatur FSZ-BASIS

1 x 1 x Blinken en
AN
AUS
3 x Blinken

Abb. 11 Beispiel Blinksequenz 3 x Blinken

18
.
LED grün
LED orange
LED rot
3 x Blinken
