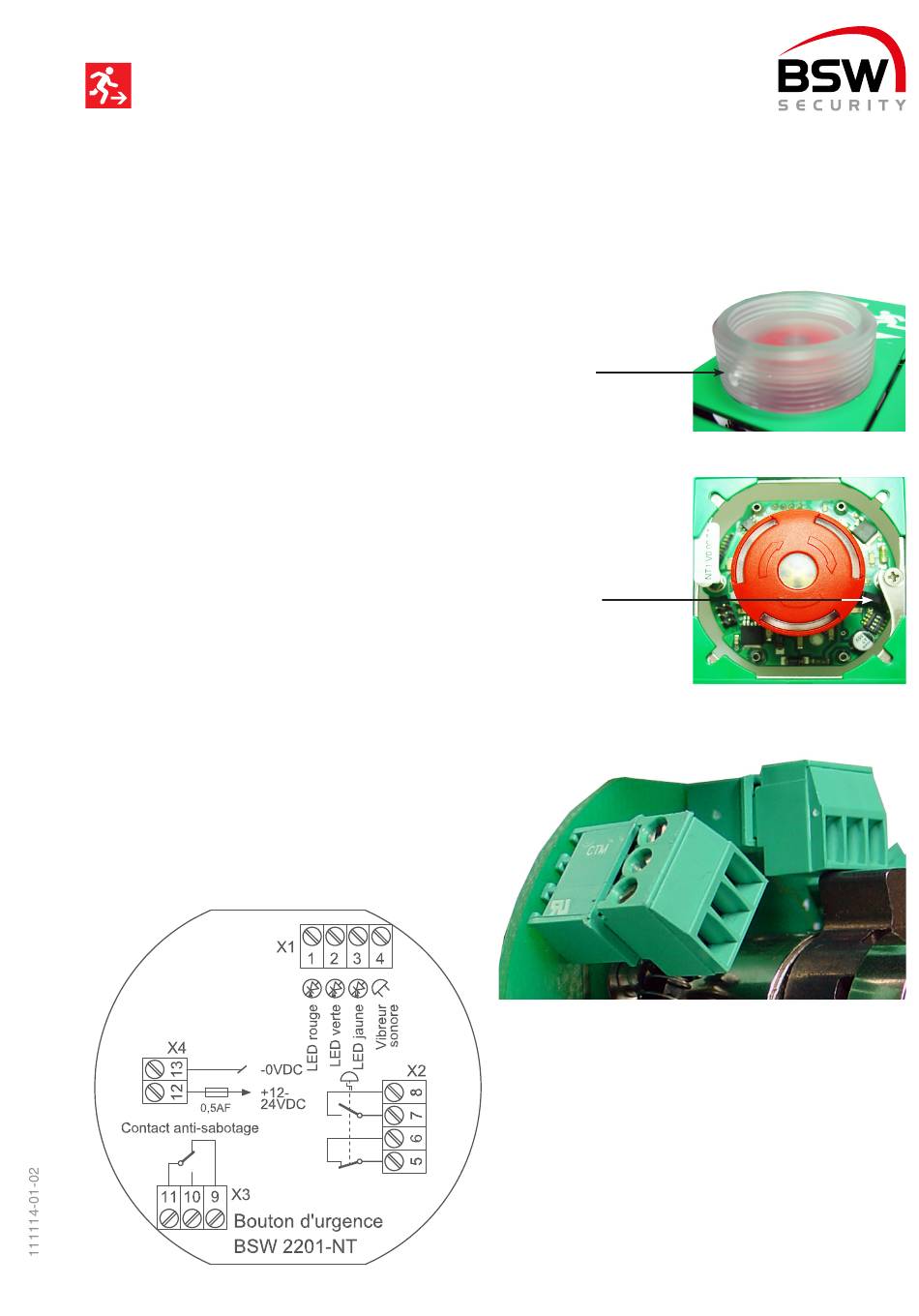

3.2 Capot transparent
1.)
Lorsque le bouton d'urgence est enfoncée, il ne se bloque pas, c.-à-d. les deux contacts se ferment uniquement le temps
d'appuyer sur le bouton.
2.)
En posant le capot transparent, veiller à ce que le repère soit dirigé vers le bas.
3.3 Contact anti-sabotage
Le contact anti-sabotage s'ouvre lorsque le panneau frontal est retiré.
4. Câblage
Les bornes à vis enfichables (section du fil 0,05 à 1,5mm²) facilitent le raccordement.
5. Schéma
bsw.swiss
Manuel bouton d'urgence à impulsion avec LED (ouverture - fermeture)
repère
Contact anti-sabotage
