Technische Daten
•
Einbau bei Fluchtwegen nur mit Zustimmung der zuständigen Behörde!
•
Nottaste rot hinterleuchtet nicht rastend mit zwei zwangsgeführten Kontakten (Öffner/Schliesser)
•
4 Eingänge mit Zustandsanzeigen rot, grün, gelb und integriertem Summer (minusgesteuert)
•
Kontaktbelastbarkeit: Nottaster 1.2A / Sabotagekontakt 30V, 50mA
•
Steckklemmen mit Schraubanschlüssen
•
Betriebsspannung: 12-24VDC, ± 10%, max. 200mA
•
Eingangsstrom LED's, Summer: max. 5mA
•
Schutzklasse: IP20
•
Temperaturbereich in Betrieb: -10 bis +40°C, nicht kondensierend
•
Temperaturbereich bei Lagerung: -20 bis +60°C
•
Passend für CH-Einlasskasten oder aP-Rahmen APR1-G55, APR1-W55, APR2-G55 &
APR3-G55 (Masszeichnungen auf bsw.swiss)
2.
Inbetriebsetzung, Wartung und Kontrolle
•
Montage und Inbetriebsetzung dürfen nur durch autorisierte Fachkräfte durchgeführt werden.
•
Bei Arbeiten am Nottaster ist dieser stromlos zu schalten.
•
Der Nottaster bedarf einer mindestens einmal jährlichen Wartung und Prüfung mit Bescheinigung durch eine Fachkraft.
•
Diese Produkte sind ESD- und EMV-konform zu behandeln, einzubauen und zu betreiben.
•
Abbildungen können von den realen Produkten abweichen.
•
Es gelten unsere allgemeinen Verkaufs-, Liefer- & Ausführungsbedingungen.
3.
Nottaster
3.1
Anzeigen und Alarme

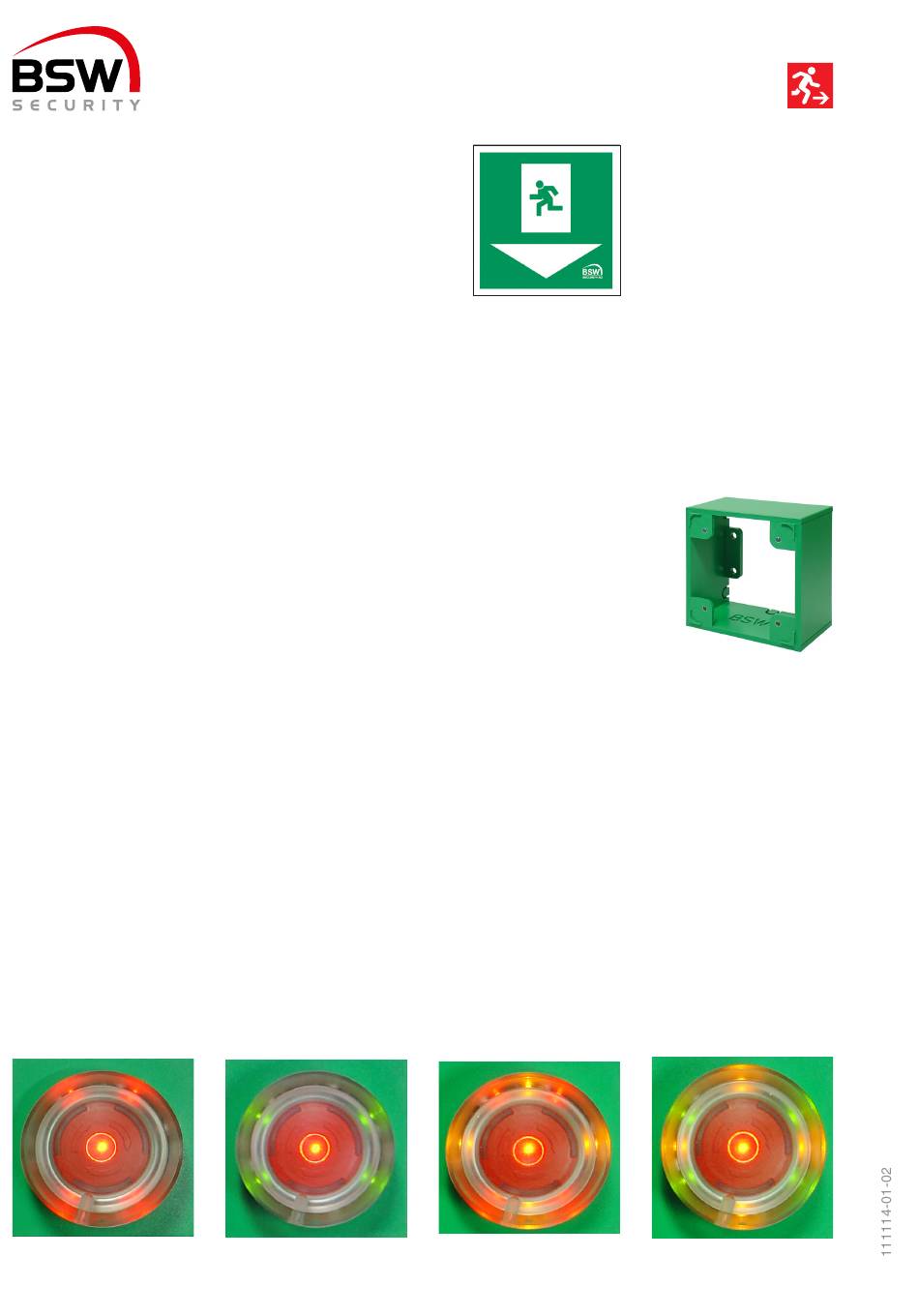

Der Nottaster ist permanent rot beleuchtet und mit den zusätzlichen LEDs für folgende Statusanzeigen versehen.
Verriegelt rot
2
2
2
2-3
3
3
4
Entriegelt grün
Anleitung Nottaster Impuls mit LED (Öffner - Schliesser)
Alarm Tür zu rot / gelb
„Hinweiskleber Nottaste, unten"
liegt bei NTIMP1x-1OSxxx bei.
Alarm Tür offen grün / gelb
bsw.swiss
