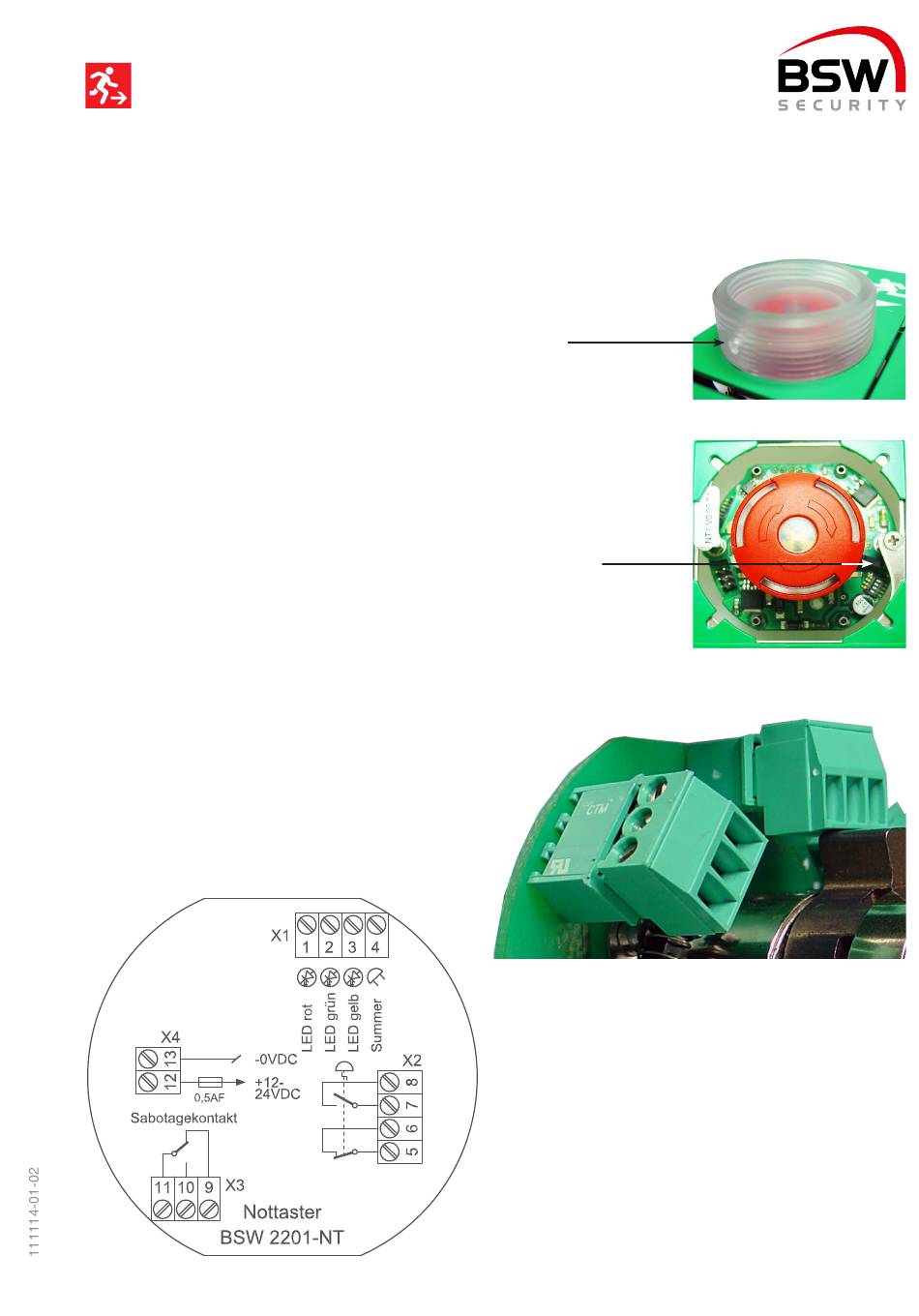

3.2 Beleuchtungskappe
1.)
Durch Eindrücken des Nottaster rastet der Nottaster nicht ein, d.h. die beiden Kontakte schalten nur so lange wie der Taster
eingedrückt bleibt.
2.)
Beim Aufsetzen der Beleuchtungskappe muss die Markierung nach unten gerichtet sein.
3.3 Sabotagekontakt
Der Sabotagekontakt öffnet beim Abziehen der Frontplatte.
4.

Verdrahtung

Steckbare Schraubklemmen (Drahtquerschnitt 0.05 bis 1.5mm²) ermöglichen ein leichtes anschliessen.
5.

Schema

bsw.swiss
Markierung
Sabotagekontakt
Anleitung Nottaster Impuls mit LED (Öffner - Schliesser) 3
