Anleitung Nottaster Impuls mit Relais und LED (Öffner - Schliesser)
Manuel bouton d'urgence à impulsion avec relais et LED (ouverture - fermeture)
NTRIMP12-1OS
•
NTRIMP11-1OS
•
NTRIMP11-1OSNAP
•
NTRIMP11-1OSNUP
•
NT22-P---NTRIMP1OS Nottaster Impuls mit Relais und LED, Piktog., uP grün
•
*Einbau bei Fluchtwegen nur mit Zustimmung der zuständigen Behörde!
NTRIMP12-1OS
NTR11IMP-1OSNUP*
bsw.swiss

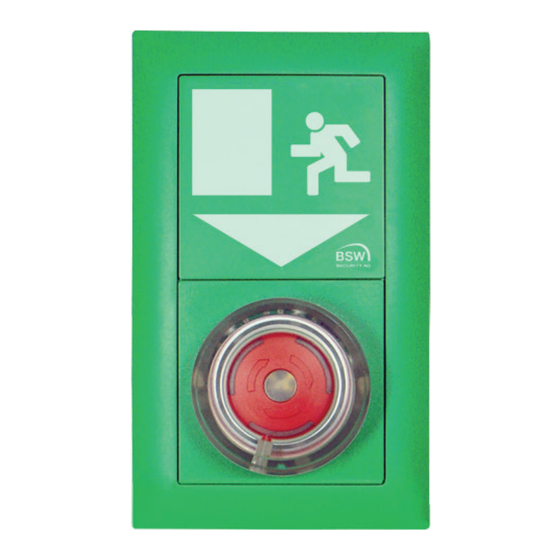

Nottaster Impuls mit Relais und LED, uP grün
Nottaster Impuls mit Relais und LED, uP weiss
Nottaster Impuls robust mit Relais und LED, aP weiss
Nottaster Impuls robust mit Relais und LED, uP weiss
NTRIMP11-1OS*
NT22-P---NTRIMP1OS
Anleitung Nottaster Impuls mit Relais und LED (Öffner - Schliesser)
version française p. 7
NTRIMP11-1OSNAP*
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für BSW SECURITY NTRIMP12-1OS
Inhaltszusammenfassung für BSW SECURITY NTRIMP12-1OS
- Seite 1 Anleitung Nottaster Impuls mit Relais und LED (Öffner - Schliesser) Manuel bouton d’urgence à impulsion avec relais et LED (ouverture - fermeture) NTRIMP12-1OS Nottaster Impuls mit Relais und LED, uP grün version française p. 7 • NTRIMP11-1OS Nottaster Impuls mit Relais und LED, uP weiss •...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Technische Daten 2 Inbetriebsetzung, Wartung und Kontrolle 3 Anzeigen und Alarme 4 Verdrahtung & Steckbrücken 5 Masszeichnungen 6 Schemas „Hinweiskleber Nottaste, unten“ liegt bei NTRIMP1x-1OSxxx bei. Technische Daten • Einbau bei Fluchtwegen nur mit Zustimmung der zuständigen Behörde! •... -
Seite 3: Verdrahtung & Steckbrücken
Beleuchtungskappe Durch Eindrücken des Nottaster rastet der Nottaster nicht ein, d.h. die beiden Kontakte schalten nur so lange wie der Taster eingedrückt bleibt. Markierung Beim Aufsetzen der Beleuchtungskappe muss die Markierung nach unten gerichtet sein. Sabotagekontakt Der Sabotagekontakt öffnet beim Abziehen der Frontplatte. Sabotagekontakt Verdrahtung &... -
Seite 4: Speisung Und Nottasterbeleuchtung
Speisung und Nottasterbeleuchtung Die Speisung von 12 – 24 VDC wird auf die Klemmen 9 Plus und 10 Minus angeschlossen. Die Nottaster-beleuchtung leuchtet rot. Sämtliche Klemmen sind minusgesteuert. Nottaster Der Nottaster schaltet bei Betätigung zwei Kontakte: Der Kontakt der Klemmen 11 auf 12 wird geöffnet, der Kontakt der Klemmen 13 auf 14 wird geschlossen. Zusätzlich schaltet der Nottaster bei gesteckter Steckbrücke C das Relais. -
Seite 5: Masszeichnungen
Masszeichnungen NTRIMP1x-1OS 24mm ohne steckbare Schraubklemmen 33mm mit steckbaren Schraubklemmen ohne Verdrahtung 44mm mit steckbaren Schraubklemmen mit Verdrahtung NT22-P---NTRIMP1OS h1 = 24mm ohne steckbaren Schraubklemmen 33mm mit steckbaren Schraubklemmen ohne Verdrahtung 44mm mit steckbaren Schraubklemmen mit Verdrahtung h2 Piktogramm = 14mm Masszeichnungen NTRIMP11-1OSNAP &... -
Seite 6: Schemas
Schemas Aufbau Print Prinzipschema Nottaster BSW 2221-NT Anleitung Nottaster Impuls mit Relais und LED (Öffner - Schliesser) bsw.swiss... - Seite 7 Manuel bouton d’urgence à impulsion avec relais et LED (ouverture - fermeture) NTRIMP12-1OS Bouton d’urgence à impulsion avec relais et LED, encastré, vert • NTRIMP11-1OS Bouton d’urgence à impulsion avec relais et LED, encastré, blanc • NTRIMP11-1OSNAP Bouton d’urgence à impulsion robuste avec relais et LED, en applique, blanc •...
-
Seite 8: Caractéristiques Techniques
Sommaire Caractéristiques techniques 2. Mise en service, entretien et contrôle 3. Affichage et alarmes 4. Câblage et pontages Dessins cotés 6. Schémas L’autocollant «bouton d’urgence, en bas» est fourni avec NTRIMP1x-1OSxxx. Caractéristiques techniques • Montage sur les issues de secours uniquement après accord des autorités compétentes! •... -
Seite 9: Câblage Et Pontages
Capot transparent Lorsque le bouton d’urgence est enfoncée, il ne se bloque pas, c.-à-d. les deux contacts se ferment uniquement le temps d’appuyer sur le bouton. repère En posant le capot transparent, veiller à ce que le repère soit dirigé vers le bas. Contact anti-sabotage Les bornes à... - Seite 10 Alimentation et éclairage du bouton d‘urgence Branchez l‘alimentation 12 – 24 VDC sur born 9 positive et 10 négatif. Le Bouton d‘urgence c‘éclaire rouge Tous les bornes à tension négatif Bouton d‘urgence Le bouton-poussoir d‘urgence commute lors de l‘utilisation deux contacts. Le contact des bornes 11 à...
-
Seite 11: Dessins Cotés
Dessins cotés NTRIMP1x-1OS 24mm sans bornes à vis enfichables 33mm avec bornes à vis enfichables sans câblage 44mm avec bornes à vis enfichables avec câblage NT22-P---NTRIMP1OS h1 = 24mm sans bornes à vis enfichables 33mm avec bornes à vis enfichables sans câblage 44mm avec bornes à... -
Seite 12: Schémas
Schémas Structure du circuit imprimé Bouton d’urgence BSW 2221-NT Schéma de principe DC (VP) Relais Bouton d'urgence- BSW 2211-NT LED rouge LED verte LED jaune Vibreur sonore Sabo Légende: Bouton d’urgence = cavalier non enfiché BSW 2221-NT = cavalier enfiché Sabo = contact anti-sabotage T 0840 279 279...
