Seite 1: Bedienerhandbuch

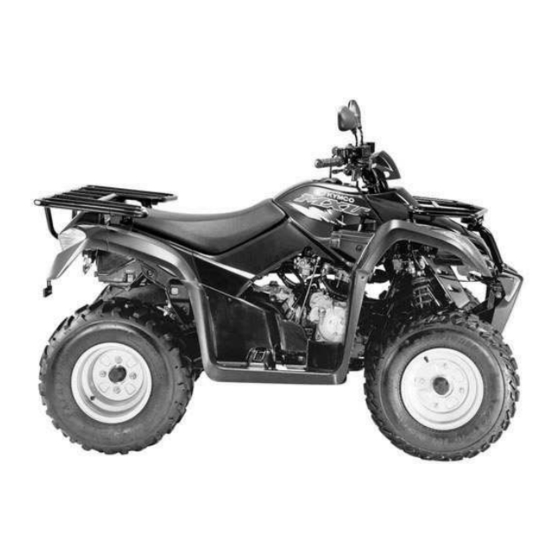

Bedienerhandbuch MXU 150/250/300 Bedienerhandbuch MXU 150/250/300 S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E -mail: info@enmoto.at UID AT U38126201 H. Graz Fnr. 79821i... -
Seite 2: Inhaltsverzeichnis
Bedienerhandbuch MXU 150/250/300 Inhaltsverzeichnis: Bedienerhandbuch ........................1 MXU............................1 1. Sicherheitsetiketten: ......................3 2. Sicherheitsinformationen:....................3 3. Motor- und Seriennummer:....................4 4. MXU- Beschreibung: ......................4 5. Kontrollfunktionen:......................5 Zündschloss:............................... 5 Instrumentenkonsole: ..........................6 Multifunktionsdisplay:..........................6 Lenkerschalter: ............................8 Bremse:............................... 9 6. Allgemeines: ........................10 Lenkerschloss:............................10 Schalthebel:.............................. 10 Benzindeckel: ............................ -
Seite 3: Sicherheitsetiketten
Bedienerhandbuch MXU 150/250/300 Reifenwechsel:............................16 Batterie:..............................17 Sicherungen:............................. 17 Hauptscheinwerfereinstellung: ........................ 17 Technischedaten:............................17 1. Sicherheitsetiketten: Ort der Sicherheitsetiketten: 2. Sicherheitsinformationen: • Keine Menschen auf dem Gepäckträger befördern. • Maximalbelastung: 20kg • Ein ATV ist gefährlich, da sich dieses Fahrzeug nicht mit einem Auto oder Motorrad vergleichen lässt. -
Seite 4: Motor- Und Seriennummer
Bedienerhandbuch MXU 150/250/300 3. Motor- und Seriennummer: Im Bild können Sie die den Ort bzw. der Serien- und Motornummer sehen. 4. MXU- Beschreibung: 1. Hinterbremse 2. Lichtschalter Starterknopf Warmblinkanlage Blinker Hupe 3. Vorderbremse 4. rechter Blinker 5. Lenkerschloss 6. linker Blinker 7. -
Seite 5: Kontrollfunktionen
Bedienerhandbuch MXU 150/250/300 21. Auspuff 22. Choker 23. Manuelle Startvorrichtung 24. Vorderbremshebel und Feststellbremse 25. vorderer Gepäckträger 26. vorderer Bremsflüssigkeitsbehälter 27. Zündschlüssel 28. hinterer Bremsflüssigkeitsbehälter 29. ---------- 30. Hinterbremse 31. Lichtschalter Starterknopf Warnblinkanlage Hupe 32. linker Fußabstellplatz 33. Tank 34. Gashebel 35. -
Seite 6: Instrumentenkonsole
Bedienerhandbuch MXU 150/250/300 Instrumentenkonsole: 1.) Multifunktionsdisplay 2.) linke Blinkeranzeige 3.) Aufblendlicht 4.) Leerlaufanzeige 5.) Retourganganzeige 6.) rechte Blinkeranzeige 7.) Mode Einstellknopf (A) 8.) Mode Einstellknopf (B) Retourganganzeige: Die Anzeige leuchtet, wenn das Zündschloss auf „ON“ ist und der Retourgang eingelegt wurde. - Seite 7 Bedienerhandbuch MXU 150/250/300 2.) Temperaturanzeige: 1.) Kalt 2.) Heiß Im normalen Betrieb sollte sich die Temperaturanzeige in der Mitte der beiden Markierungen sein. Achten Sie darauf, dass der MXU nicht überhitzt. Bei aufleuchten dieses Symbols (1) schalten Sie den Motor ab und lassen Sie ihn abkühlen.
-
Seite 8: Lenkerschalter
Bedienerhandbuch MXU 150/250/300 Lenkerschalter: 1.) Hupe 2.) Blinkerschalterknopf Blinker: Beim Schieben der Taste nach links bzw. nach rechts wird der Blinker aktiviert. Durch Drücken der Taste wird der Blinker wieder ausgeschaltet! 3.) Lichtschalter 4.) Warmblinkanzeige In dieser Position ist das Abblendlicht Eingeschalten. -
Seite 9: Bremse
Bedienerhandbuch MXU 150/250/300 Gashebel: Wenn das Fahrzeug in Betrieb ist, und der Gang eingelegt ist, dann drücken Sie einfach diesen Hebel, und das Fahrzeug setzt sich in Bewegung. Geschwindigkeitseinstellung: 1. Einstellschraube 2. Kontermutter 3. Einstelldistanz (max. 13mmm) Durch Änderung der Distanz „A“ kann die maximale Geschwindigkeit des KX’... -
Seite 10: Allgemeines
Bedienerhandbuch MXU 150/250/300 6. Allgemeines: Lenkerschloss: Durch versperren des Lenkerschlosses (direkt unter dem Schalthebel) wir die komplette Lenkung gesperrt. Schalthebel: 1.) Schalthebel R.) Retourgang N.) Leerlauf F.) vorwärts Fahren Achtung: Beim Einlegen des Ganges immer Bremse ziehen! Benzindeckel: 1.) Benzindeckel 2.) Entlüftungsschlauch... -
Seite 11: Sitz
Bedienerhandbuch MXU 150/250/300 Gebrauch des Chokers: Sitz: Beim Öffnen des Sitzes ziehen Sie den Hebel unter Sitzbank nach unten. Beim Montieren beachten sie dass der Sitz bei den Vorhandenen Stellen (siehe Bild) einrastet. Einstellen des Schalthebels: 1.) Stellen Sie den Zündschlüssel auf „ON“ aber bei abgestelltem Motor. -
Seite 12: Kühlmittelbehälter
Bedienerhandbuch MXU 150/250/300 Kühlmittelbehälter: Überprüfen Sie das Flüssigkeitsniveau immer nur im kalten Zustand. Achten Sie darauf das immer genug Kühlmittel im Tank befindet und sich das Niveau zwischen den Markierungen Min und Max befindet. Achtung: Zuwenig Kühlflüssigkeit kann zu Motorschäden führen! -
Seite 13: Parken
Bedienerhandbuch MXU 150/250/300 Parken: Beim Parken stellen Sie das Fahrzeug ab und drehen Sie den Benzinhahn zu. Danach können Sie mit der Parkbremse das Fahrzeug in sicheren Zustand bringen. Hierbei haben sie auch die Möglichkeit zwischen zwei Positionen auszuwählen. (wie im Bild angezeigt) Bei zu starkem Gefälle verwenden Unterlegkeile wie... -
Seite 14: Wartungsarbeiten
Bedienerhandbuch MXU 150/250/300 7. Wartungsarbeiten: Motoröl: Kontrolle: 1. Stellen Sie das Fahrzeug auf einer ebenen Fläche ab. 2. Starten Sie den Motor für ein paar Minuten. 3. Danach kontrollieren Sie im Inspektionsfenster den Ölstand. 4. Der Ölstand sollte zischen der Oberen (2) und der der Unteren(3) Markierung liegen. -
Seite 15: Zündkerze
Bedienerhandbuch MXU 150/250/300 Zündkerze: Achten Sie darauf das der Elektrodenabstand (siehe Bild) in der Doleranz ist damit ein einwandfreier Betrieb des Motors möglich ist. Type: DPR7EA – 9(250+300)DR8-EA(150) Zündkerzenabstand: 0,6 – 0,7mm Drehmoment: 17,2Nm Luftfilterreinigung: 1.) Entfernen Sie den Sitz. -
Seite 16: Bremsenkontrolle
Bedienerhandbuch MXU 150/250/300 Bremsenkontrolle: Kontrollieren sie den Bremsindikator (1), bei zuwenig Bremsbelag kontaktieren Sie ihren Kymco Vertragshändler um Austausch der Bremsklötze. Bremsflüssigkeitskontrolle: Kontrollieren Sie ob ausreichend Bremsflüssigkeit im Fuß- und Handbremsflüssigkeitsbehälter ist Fußbremspedal Kette: Achten Sie darauf dass die Kette nicht mehr als 30- 40 mm durchhängt. - Seite 17 Bedienerhandbuch MXU 150/250/300 Beachten Sie beim anziehen der Radmuttern dass diese mit dem richtigen Drehmoment angezogen werden. Vorderrad: 45Nm Hinterrad: 45Nm Batterie: 7.) Batterie 8.) Minus Pol 9.) Plus Pol Sicherungen: Sicherung: 15A Hauptscheinwerfereinstellung: Durch verdrehen der Einstellschrauben(1) kann man Den Scheinwerfer in vertikaler Hinsicht verstellen.
- Seite 18 Bedienerhandbuch MXU 150/250/300 -18-...
