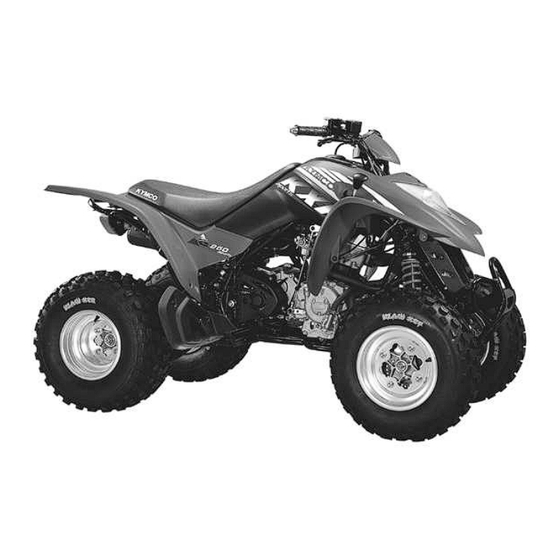

KYMCO KX'er 250 Bedienerhandbuch
Verwandte Anleitungen für KYMCO KX'er 250
Inhaltszusammenfassung für KYMCO KX'er 250
- Seite 1 Bedienerhandbuch KX’er 250 Bedienerhandbuch KX´er 250 S trassgangerstr. 433a A-8054 Graz - Austria T el. + 43 316 711044 Fax + 43 316 711044-4 E -mail: info@enmoto.at UID AT U38126201 H. Graz Fnr. 79821i...
-
Seite 2: Inhaltsverzeichnis
Bedienerhandbuch KX’er 250 Inhaltsverzeichnis: 1. Sicherheitsetiketten: ..................3 2. Sicherheitsinformationen:................3 3. Motor- und Seriennummer: ................3 4. ATV- Beschreibung: ..................4 5. Kontrollfunktionen: ..................5 Zündschloss: ...................... 5 Instrumentenkonsole: ..................6 Lenkerschalter:....................7 Bremse: ......................8 6. Allgemeines: ....................8 Lenkerschloss:.................... -
Seite 3: Sicherheitsetiketten
Bedienerhandbuch KX’er 250 1. Sicherheitsetiketten: Ort der Sicherheitsetiketten: 2. Sicherheitsinformationen: • Keine Menschen auf dem Gepäckträger befördern. • Maximalbelastung: 20kg • Ein ATV ist gefährlich, da sich dieses Fahrzeug nicht mit einem Auto oder Motorrad vergleichen lässt. Fahren sie deshalb auch bei Routinefahrten immer vorsichtig bis Sie das Fahrverhalten des ATV gewohnt sind und sicher in Griff haben. -
Seite 4: Atv- Beschreibung
Bedienerhandbuch KX’er 250 4. ATV- Beschreibung: 1. Hinterbremse 2. Lichtschalter Starterknopf Warmblinkanlage Blinker Hupe 3. Ganghebel 4. Vorderbremse 5. rechter Blinker 6. Lenkerschloss 7. linker Blinker 8. Gashebel 9. rechter Rückspiegel 10. Warnleuchten und Tacho 11. linker Spiegel 12. linker Blinker 13. -
Seite 5: Kontrollfunktionen
Bedienerhandbuch KX’er 250 23. Auspuff 24. Choker 25. Standlicht 26. Vorderreifen 27. Hebel zu Sitzbank öffnen 28. Hinterreifen 29. Rückstrahler 30. rechte Fußstütze 31. Bremspedal vorne und hinten 32. Parkbremse 33. Zündschloss 34. Benzindeckel 35. linke Fußstütze 36. hinterer Gepäckträger 37. -
Seite 6: Instrumentenkonsole
Bedienerhandbuch KX’er 250 Instrumentenkonsole: 1.) Tacho 2.) Gesamtkilometer 3.) rechter Blinker 4.) linker Blinker 1.) Retourganganzeige 2.) Leerlaufanzeige 3.) Aufblendlicht 4.) Temperaturanzeige Retourganganzeige: Die Anzeige leuchtet, wenn das Zündschloss auf „ON“ ist und der Retourgang eingelegt wurde. Leerlaufanzeige: Die Anzeige leuchtet, wenn das Zündschloss auf „ON“ ist und der „Neutral bzw. Leerlauf“ eingelegt wurde. -
Seite 7: Lenkerschalter
Bedienerhandbuch KX’er 250 Lenkerschalter: 1.) Hornschalterknopf 2.) Blinkerschalterknopf Blinker: Beim Schieben der Taste nach links bzw. nach rechts wird der Blinker aktiviert. Durch Drücken der Taste wird der Blinker wieder ausgeschalten! 1.) Lichtschalter 2.) Warmblinkanlage In dieser Position ist das Abblendlicht Eingeschalten. -
Seite 8: Bremse
Bedienerhandbuch KX’er 250 Geschwindigkeitseinstellung: 1. Einstellschraube 2. Kontermutter 3. Einstelldistanz (max. 13mmm) Durch Änderung der Distanz „A“ kann die maximale Geschwindigkeit des KX’ er’s variiert werden. Bremse: Bild 1 Bremshebel: Durch ziehen des Bremshebels (siehe Bild 1) bremst das Fahrzeug und verringert somit die Geschwindigkeit. -
Seite 9: Schalthebel
Bedienerhandbuch KX’er 250 Schalthebel: 1.) Schalthebel R.) Retourgang N.) Leerlauf F.) vorwärts Fahren Achtung: Beim Einlegen des Ganges immer Bremse ziehen! Benzindeckel: 1.) Benzindeckel 2.) Entlüftungsschlauch 3.) Öffnung für Entlüftungsschlauch Benzinhahn: OFF: Ist der Benzinhahn mit der Markierung auf auf „OFF“... -
Seite 10: Sitz
Bedienerhandbuch KX’er 250 Sitz: Beim Öffnen des Sitzes ziehen Sie den Hebel unter Sitzbank nach unten. Beim Montieren beachten sie dass der Sitz bei den Vorhandenen Stellen (siehe Bild) einrastet. Einstellen des Schalthebels: 1.) Stellen Sie den Zündschlüssel auf „ON“ aber bei abgestelltem Motor. -
Seite 11: Gangeinlegen
Bedienerhandbuch KX’er 250 Gangeinlegen: 1.) Bringen Sie das Fahrzeug in kompletten Stillstand und ziehen Sie die Bremse. 2.) Legen Sie einen Gang ein. 3.) Lösen Sie die Bremse und Fahren sie mit dem KX’ er. ( Der Gleiche Vorgang ist beim einlegen des Retourganges einzuhalten!) Achtung: Ein einlegen des Ganges ist nur im Stillstand möglich, da sonst eine Beschädigung des Getriebes die folge ist! -
Seite 12: Parken
Bedienerhandbuch KX’er 250 Parken: Beim Parken stellen Sie das Fahrzeug ab und drehen Sie den Benzinhahn zu. Danach können Sie mit der Parkbremse das Fahrzeug in sicheren Zustand bringen. Hierbei haben sie auch die Möglichkeit zwischen zwei Positionen auszuwählen. (wie im Bild angezeigt) Bei zu starkem Gefälle verwenden Unterlegkeile wie unten im Bild dargestellt: Gepäckträger:... -
Seite 13: Zündkerze
Bedienerhandbuch KX’er 250 Ölwechsel: 1.) Stellen Sie das Fahrzeug auf einer ebenen Fläche ab und Starten Sie den Motor für ein paar Minuten. 2.) Stellen Sie einen Behälter unter die Ölablassschraube. 3.) Lösen sie die Ölablassschraube(1) und lassen Sie das Motoröl ab. -
Seite 14: Luftfilterreinigung
Drehzahl (1500 – 1600U/min) einstellen. Gashebeleinstellung: Durch herunterschieben des Gummischutzes(1) und verdrehen der schraube (2) kann das Gashebelfreispiel(A) von 1-4mm eingestellt werden. Bremsenkontrolle: Kontrollieren sie den Bremsindikator (1), bei zuwenig Bremsbelag kontaktieren Sie ihren Kymco Vertragshändler um Austausch der Bremsklötze. -14-... -
Seite 15: Bremsflüssigkeitskontrolle
Bedienerhandbuch KX’er 250 Bremsflüssigkeitskontrolle: Kontrollieren Sie ob ausreichend Bremsflüssigkeit im Fuß- und Handbremsflüssigkeitsbehälter ist Fußbremspedal Kette: Achten Sie darauf dass die Kette nicht mehr als 30mm durchhängt. Bei starken Durchhängen (über30mm)spannen sie die Kette wie gezeigt nach. Kettenspannen: 1.) Lösen Sie zuerst die drei Schrauben wie im Bild angezeigt. -
Seite 16: Batterie
Bedienerhandbuch KX’er 250 Batterie: 1.) Batteriehalter 2.) Batteriehalterschrauben 3.) Negativer Pol 4.) Positiver Pol 5.) Batterie Sicherungen: Sicherung: 15A Hauptscheinwerfereinstellung: Durch verdrehen der Einstellschraube(1) kann man Den Scheinwerfer in vertikaler Hinsicht verstellen. Technischedaten: Technischedaten KX' er Gesamtlänge: 1705mm Gesamtbreite: 1020mm Gesamthöhe: 1110mm Sitzhöhe:...
