angezeigt. Drücken Sie kurz die HOLD-Taste, um zum Normalbetrieb zurückzukehren. Das Symbol H
wird nicht mehr angezeigt.
5.5 Hinweise zu Messfühlern
Bei CAT II 1.000 V-Installationen können die Messfühler-Sondenabdeckungen entfernt werden.
Verwenden Sie die Messfühler-Sondenabdeckungen für CAT III 1.000 V- und CAT III 600 V-Installationen.
Messen Sie keine Spannungen über 1.000 V AC/DC (VT8-1000) oder 600 V AC/DC (VT8-600). Entfernen
Sie die Aufbewahrungskappen am Messgerätende der Messfühler, bevor Sie die Messfühler an das
Messgerät anschließen.
5.6 Warn- und Vorsichtshinweise für die Spannungsmessung
WARNUNG:
Entfernen Sie bei CAT II 1.000 V-Installationen die Messfühler-Sondenabdeckungen. Verwenden
Sie die Messfühler-Sondenabdeckungen für CAT III 1.000 V- und CAT III 600 V-Installationen.
Messen Sie keine Spannungen über 1.000 V AC/DC (VT8-1000) oder 600 V AC/DC (VT8-600).
ACHTUNG: Wenn Sie die Messfühler an das zu prüfende Gerät oder den zu prüfenden Schalt-
kreis anschließen, schließen Sie zuerst den schwarzen Messfühler und dann den roten an. Gehen
Sie beim Entfernen der Messfühler in umgekehrter Reihenfolge vor.
Trennen Sie die Sonden und den geprüften Schaltkreis, nachdem alle Messungen abgeschlossen
wurden.

5.7 AC/DC-Spannungsmessungen

1.
Schließen Sie den Bananenstecker des schwarzen
Messfühlers an den negativen (COM-)Anschluss
und den Bananenstecker des roten Messfühlers
an den positiven (V-)Anschluss an.
2.
Stellen Sie den Funktionsschalter auf die Position
Wählen Sie mithilfe der MODE-Taste AC oder DC aus.
3.
Lesen Sie die oben angeführten Warn-
und Vorsichtshinweise, um herauszufinden,
ob die Messfühler-Sondenabdeckungen
verwendet werden müssen oder nicht.
4.
Berühren Sie mit den Prüfspitzen den zu
prüfenden Schaltkreis. Beachten Sie bei DC-
Messungen die korrekte Polarität (roter Messfühler
an plus, schwarzer Messfühler an minus).
5.
Lesen Sie den auf dem Display angezeigten Digitalwert
ab. Das Messgerät wählt automatisch den Bereich und
somit die entsprechende Position des Dezimalpunkts
aus. Wenn bei einer DC-Messung die Polarität
vertauscht ist, wird auf dem Display ein Minuszeichen
(-) vor dem Wert angezeigt.
6.
Das VT8-1000 ist für 1.000 V AC/DC ausgelegt, während
das VT8-600 für 600 V AC/DC ausgelegt ist.
.

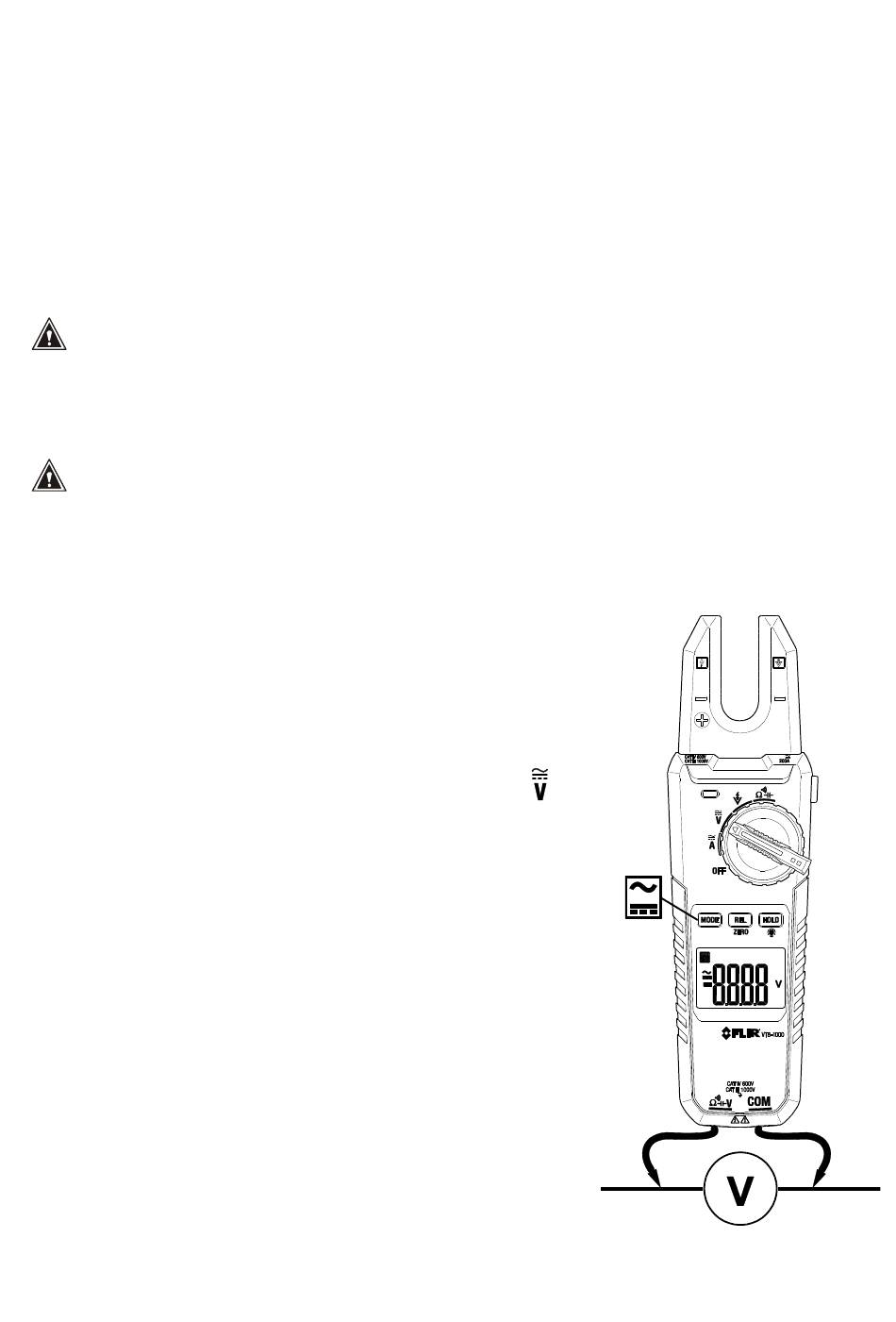

Abb. 5-1 AC- und DC-SPANNUNGSMESSUNGEN
10
VT8-600_1000-de-DE_AC 10/18
