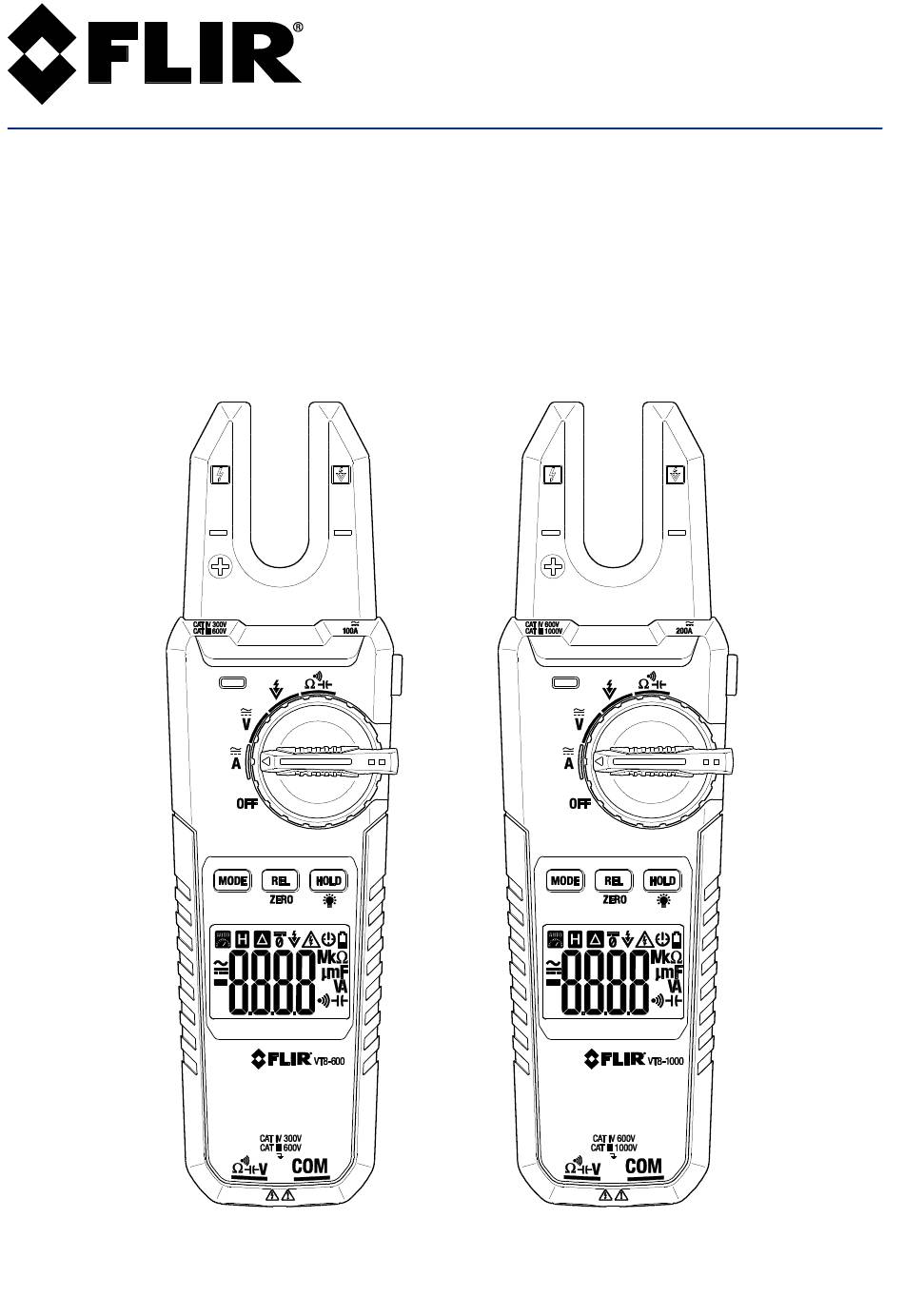

- Seite 1 BEDIENUNGSANLEITUNG Spannungs-, Durchgangs- und Stromprüfer VT8-600 und VT8-1000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis HINWEISE 1.1 Copyright 1.2 Qualitätssicherung 1.3 Dokumentation 1.4 Entsorgung von Elektronikabfällen EINFÜHRUNG 2.1 Leistungsmerkmale 2.2 Zubehör SICHERHEITSHINWEISE BESCHREIBUNG 4.1 Beschreibung des Messgeräts 4.2 Beschreibung der Anzeigesymbole 4.3. Beschreibungen der Tasten 4.4 Beschreibung des Drehschalters BEDIENUNG 5.1 EIN-/AUSSCHALTEN des Messgeräts 5.2 Display-Hintergrundbeleuchtung 5.3 Arbeitsleuchte 5.4 Data Hold... -
Seite 3: Hinweise
1. Hinweise 1.1 Copyright © 2018, FLIR Systems, Inc. Alle Rechte weltweit vorbehalten. Keine Teile der Software, einschließlich des Quellcodes, dürfen ohne vorherige schriftliche Genehmigung von FLIR Systems und in keiner erdenklichen Form vervielfältigt, übermittelt, transkribiert oder in irgendeine Sprache oder Computersprache übersetzt werden, weder elektronisch, magnetisch, optisch, manuell oder auf andere Weise. -
Seite 4: Einführung
Serie FLIR VT8 entschieden haben. Bei der VT8-Serie handelt es sich um einen elektrischen True RMS-Zangenprüfer mit umfangreichen Funktionen. Der VT8-600 ist ein für 100 A/600 V ausgelegtes Instrument, während der VT8-1000 für 200 A/1.000 V konzipiert ist. Er ermöglicht Messungen von Wechsel-/Gleichspannung, Wechsel-/Gleichstrom, Widerstand, Durchgang und Kapazität. -
Seite 5: Sicherheitshinweise
Sicherheitsstandards IEC61010-1 und IEC 61010-2-032 entwickelt und produziert, und es erfüllt den Sicherheitsstandard bezüglich doppelter Isolierung, Überspannung CAT III 1.000 V, CAT IV 600 V (VT8-1000) oder CAT III 600 V, CAT IV 300 V (VT8-600) und Schadstoffbelastung 2. Verwenden Sie dieses Instrument unter strenger Beachtung der Bedienungsanleitung und Schnellstartanleitung. -
Seite 6: Sicherheitssymbole
VORSICHTSMASSNAHMEN VORSICHTSMASSNAHMEN weisen auf Situationen und Handlungen hin, die zu SCHÄDEN am Messgerät oder zu prüfenden Gerät führen können. Setzen Sie das Messgerät keinesfalls extremen Temperaturen oder hoher Feuchtigkeit aus. Trennen Sie die Messfühler von den zu prüfenden Punkten, bevor Sie die Position des Funktions- schalters (Drehschalter) wechseln. -
Seite 7: Beschreibung
4. Beschreibung 4.1 Beschreibung des Messgeräts Kontaktfreier Spannungsprüfer Halleffekt-Zangenstromsensor LED-Leuchte für NCV-Warnung Taste für Arbeitsleuchte Drehschalter REL (Relativ ) und ZERO-Taste MODE-Taste HOLD-Taste und Taste für die LCD-Hintergrundbeleuchtung LCD-Display Buchsen für Messfühler Linse der Arbeitsleuchte Messfühler in Halterungen Batteriefach Batteriefachschraube Abb. -
Seite 8: Beschreibung Der Anzeigesymbole
4.2 Beschreibung der Anzeigesymbole Auto-Bereich Data Hold Relativmodus DC-Nullung Kontaktfreier Spannungsprüfer Elektrisches Signal erkannt Automatische Abschaltung (APO – Auto Power OFF) Batteriestatus Symbole für Maßeinheit und Messfunktion 10. Ziffern der Hauptanzeige 11. Minus-(Negativ-)Zeichen 12. DC (Gleichstrom) 13. AC (Wechselstrom) Abb. 4-2 DISPLAY DES MESSGERÄTS 4.3. -
Seite 9: Beschreibung Des Drehschalters
4.4 Beschreibung des Drehschalters OFF: AUS-Position des Messgeräts : AC/DC-Strommodus (drücken Sie die MODE-Taste, um AC oder DC auszuwählen) : AC/DC-Spannungsmodus (drücken Sie die MODE-Taste, um AC oder DC auszuwählen) : Position für kontaktfreie Spannungsprüfung : Widerstand, Durchgang und Kapazität (drücken Sie die MODE-Taste, um die Funktion auszuwählen) 5. -
Seite 10: Hinweise Zu Messfühlern
Verwenden Sie die Messfühler-Sondenabdeckungen für CAT III 1.000 V- und CAT III 600 V-Installationen. Messen Sie keine Spannungen über 1.000 V AC/DC (VT8-1000) oder 600 V AC/DC (VT8-600). Entfernen Sie die Aufbewahrungskappen am Messgerätende der Messfühler, bevor Sie die Messfühler an das Messgerät anschließen. -
Seite 11: Ac/Dc-Strommessungen
5.8 AC/DC-Strommessungen WARNUNG: Messen Sie den Strom niemals in einem Stromkreis, wenn die Spannung auf mehr als 1.000 V AC/DC (VT8-1000) oder 600 V AC/DC (VT8-600) ansteigt. Dies kann zu Schäden am Gerät und zu Verletzungen führen. Abb. 5-2 Testen Sie nur jeweils einen Leiter Stellen Sie sicher, dass die Messfühler vom Messgerät getrennt sind. -
Seite 12: Kontaktfreier Netzspannungsprüfer
5.9 Kontaktfreier Netzspannungsprüfer WARNUNG: Es kann auch dann Spannung in einem Schaltkreis anliegen, wenn das Messgerät nicht piept oder wenn die LED-Lampe für NCV nicht blinkt. Überprüfen Sie stets die Funktion des Messgeräts in einem Wechselstromschaltkreis, von dem Sie wissen, dass er Strom führt, und stellen Sie vor Gebrauch sicher, dass frische Batterien eingesetzt sind. -
Seite 13: Widerstandsmessungen
5.10 Widerstandsmessungen ACHTUNG: Schalten Sie vor der Messung die Stromzufuhr zum Gerät AUS. Führen Sie keine Prüfungen für Schaltkreise oder Geräte durch, für die 60 VDC oder 30 VAC anliegen. Verbinden Sie den Bananenstecker des schwarzen Messfühlers mit dem negativen Anschluss (COM). Verbinden Sie den Bananenstecker des roten Messfühlers mit dem positiven Anschluss (V/Ω). -
Seite 14: Durchgangsmessungen
5.11 Durchgangsmessungen Schließen Sie den schwarzen Messfühler an den negativen COM-Anschluss und den roten Messfühler an den positiven Anschluss an. Stellen Sie den Funktionsschalter auf die Wählen Sie mithilfe der MODE-Taste den Durchgangsmodus aus. Berühren Sie mit den Prüfspitzen den zu prüfenden Draht oder Schaltkreis. Wenn der Widerstand kleiner als 10 Ω... -
Seite 15: Kapazitätsmessungen
5.12 Kapazitätsmessungen WARNUNG: Um einen Stromschlag zu vermeiden, unterbrechen Sie die Stromzufuhr des geprüften Schaltkreises und entladen Sie den geprüften Kondensator, bevor Sie die Messung vornehmen. Führen Sie keine Prüfungen für Schaltkreise oder Geräte durch, für die 60 VDC oder 30 VAC anliegen. Stellen Sie den Funktionsschalter auf die Schließen Sie den Bananenstecker des schwarzen Messfühlers an den negativen COM- Anschluss und den Bananenstecker des roten... -
Seite 16: Wartung
6. Wartung WARNUNG: Um einen Stromschlag zu vermeiden, entfernen Sie die Messfühler, trennen Sie das Messgerät vom Schaltkreis und schalten Sie es AUS, bevor Sie das Gehäuse öffnen. Nehmen Sie das Gerät nicht mit offenem Gehäuse in Betrieb. 6.1 Batteriewechsel Schalten Sie das Messgerät AUS. -
Seite 17: Technische Daten
± (1,2 % + 2 Ziffern) 6,000 kΩ 0,001 kΩ 60,00 kΩ 0,01 kΩ ± (1,0 % + 2 Ziffern) 600 V DC (VT8-600) Widerstandsfähigkeit 1.000 V DC (VT8-1000) 600,0 kΩ 0,1 kΩ 600 V AC ± (1,2 % + 2 Ziffern) 6,000 MΩ... - Seite 18 (Messwert) 60,00 nF 0,01 nF 600,0 nF 0,1 nF 6,000 µF 0,001 µF ± (4,0 % + 20 Ziffern) 600 V DC (VT8-600) Kapazität 60,00 µF 0,01 µF 1.000 V DC (VT8-1000) 600 V AC 600,0 µF 0,1 µF 6,000 mF 0,001 mF ±...
-
Seite 19: Allgemeine Technische Daten
210 x 53 x 35 mm (8,27 x 2,1 x 0,67”) Sicherheitsstandards Erfüllt EN61010-1, EN61010-2-032 und EN61010-2-033 VT8-600: CAT III 600 V, CAT IV 300 V VT8-1000: CAT III 1.000 V, CAT IV 600 V Verschmutzungsgrad 2 RCM, cULus, CE Fallschutz 2 m (ca. -
Seite 20: Technische Beratung
+1 855-499-3662, Auswahl 3 (gebührenfrei) 9. Eingeschränkte 3-Jahres-Garantie Dieses Produkt ist durch die auf drei Jahre beschränkte Garantie von FLIR geschützt. Besuchen Sie www.flir.com/testwarranty, um das Dokument bezüglich der auf drei Jahre beschränkten Garantie zu lesen. Registrieren Sie Ihr Produkt auf der Website und erhalten Sie eine kostenlose 1-jährige Garantieverlängerung. -
Seite 21: Kundendienst
E-Mail für Service und Reparaturen Repair@flir.com Kundendienst-Hotline +1 855-499-3662, Auswahl 3 (gebührenfrei) Veröffentlichungs-Identifikationsnummer: VT8-600_1000 Versionsnummer: Erscheinungsdatum: Oktober 2018 Sprache: de-DE Copyright © 2018 FLIR Systems, Inc. Alle Rechte, inklusive des Rechts der vollständigen oder teilweisen Vervielfältigung in jeglicher Form, sind vorbehalten. www.flir.com VT8-600_1000-de-DE_AC 10/18...
