Anleitung Code- oder Code-/Leser-Tastatur BUS
1
Technische Daten:
Code- oder Code-/Leser-Tastatur zur Bedienung mit Zustandsanzeigen grün, rot, gelb, blau
•
und integriertem Summer
Lesertechnologie proX (EM4102/01)
•
Sabotagekontakt: 30V, 50mA
•
Betriebsspannung: 12-24VDC 10%, max. 100mA
•
Steckklemmen mit Schraubanschlüssen
•
Farbe: weiss oder grün
•
Masse (l×b): 88×88mm (Grösse: 1×1)
•
2
Funktion:
Die Code- oder Code-/Leser-Tastatur wird über den RS485-BUS mit einem übergeordneten Gerät
verbunden und dienen der Bedienung und Anzeige dieses Gerätes.
3
:

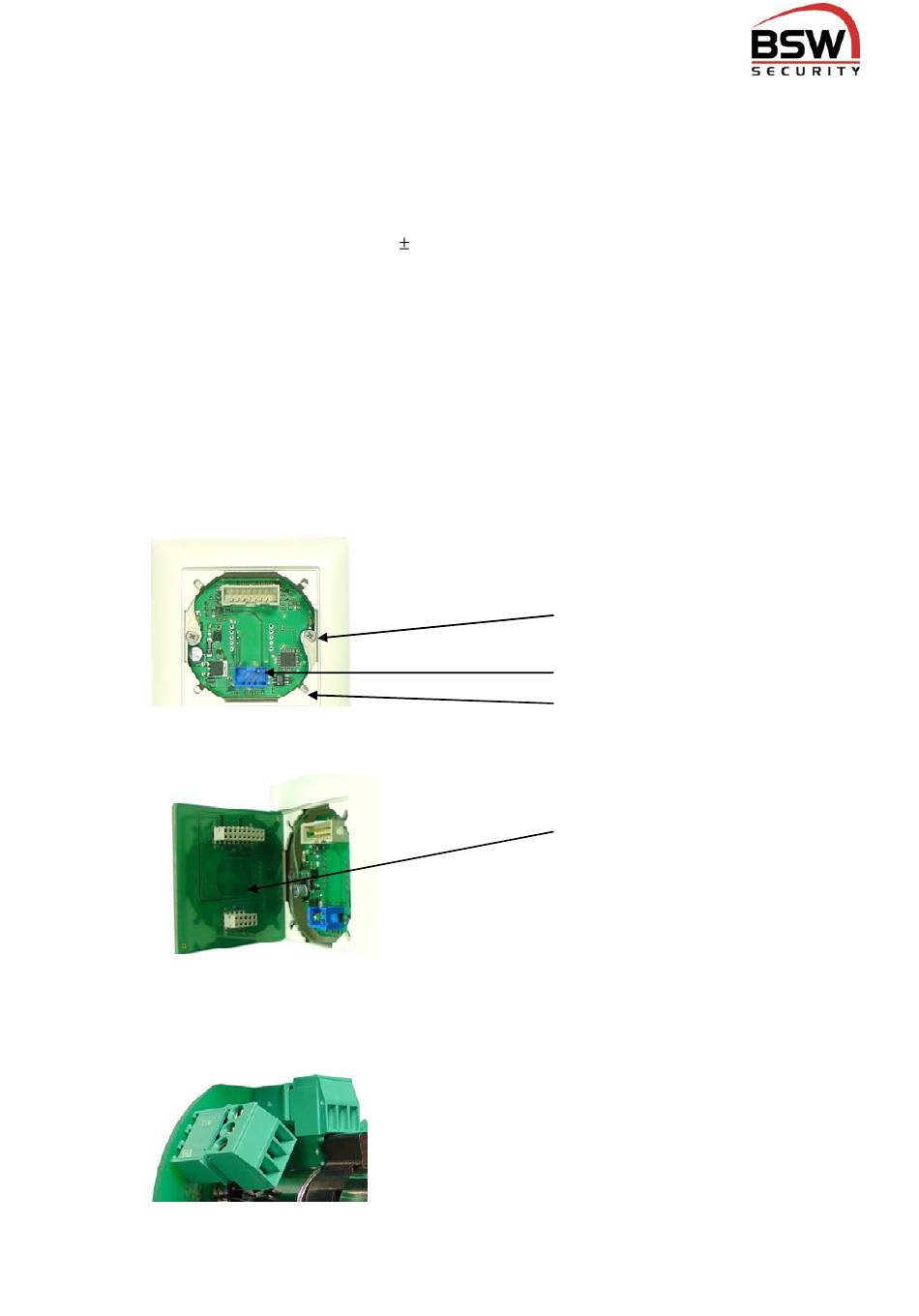

Montage
4
Anschluss und Verdrahtung:
bsw-security.ch
Lage der Code- oder
Code-/Leser-Tastatur in der
Befestigungsplatte
2 x Kreuzschlitz-
Senkkopfschrauben M3x4mm
Programmierstecker
Befestigungsplatte
Lage der Folientastatur
Folientastatur aufstecken
Die Code- oder Code-/Leser-Tastatur ist mit steckbaren
Schraubklemmen versehen für einen Drahtquerschnitt von 0.05
2
bis 1.5mm
. Zur Verdrahtung des RS485-BUS ist das
abgeschirmte Kabel Typ ABKAB 2x2+2HAL (2x2 0.22mm
paarweise verdrillt und 2x 0.75mm
2/4
2
2
) zu verwenden.
120515-01
