Tapco MIX.220FX Bedienungshandbuch Seite 12

3. CTRL ROOM/PHONES-Drehregler
Damit stellen Sie den Signalpegel zu den CONTROL
ROOM [55]­ und PHONES [50]­Ausgängen ein. Der
Main Mix­Ausgang bleibt unbeeinflusst.
VORSICHT: Der Kopfhörerverstärker
kann in jedem standard Kopfhörer
sehr hohe Pegel erzeugen. Kein
Scherz! Dies kann zu dauerhaften
Hörschäden führen. Bereits mittlere
Pegeleinstellungen können bei man­
chen Kopfhörern schmerzhaft laut
sein. VORSICHT BITTE! Drehen Sie den CTRL ROOM/
PHONE­Regler immer ganz zurück, bevor Sie Kopfhörer
an die PHONES­Buchse anschließen. Setzen Sie die
Kopfhörer auf und drehen Sie erst dann den Pegel lang­
sam auf. Warum? "Techniker mit tauben Ohren haben
schnell den Job verloren."
4. TAPE TO MAIN-Schalter
Wenn Sie einen CD­Player oder ein Tapedeck an
die CD/TAPE­Eingänge angeschlossen haben, drü­
cken Sie diesen Schalter, um das CD/TAPE­Signal der
Hauptmischung hinzuzufügen. Auf diese Weise kön­
nen Sie in den Pausen der Band etwas Musik usw. zur
Unterhaltung* des Publikums abspielen. Stellen Sie die
Lautstärke mit dem MAIN MIX­Regler ein.
* Wir wollen damit nicht ausdrücken, dass Ihre Band
etwa langweilig ist oder andere Musik die Band erset­
zen könnte.
5. SOLO MODE PFL/AFL
Durch Aktivieren des SOLO­Schalters eines Kanals
wird diese dramatische Kettenreaktion ausgelöst: Alle
gewählten CONTROL ROOM SOURCE­Signale wer­
den durch das SOLO­Signal ersetzt, das jetzt an den
CONTROL ROOM­ und den PHONES­Ausgängen sowie
an der RECHTEN PEGELANZEIGE anliegt (LINKE
und RECHTE ANZEIGE im AFL SOLO­MODUS). Die
hörbaren SOLO­
Pegel werden dann
mit dem CTRL
ROOM / PHONES­
Regler [23] ges­
teuert. Die auf
den Anzeigen ers­
cheinenden SOLO­
Pegel werden nicht
vom CTRL ROOM/
PHONES­Regler
gesteuert – da dies
nicht wünschens­
wert ist. Man will
ja ungeachtet der
Abhörlautstärke
den tatsächlichen
Kanalpegel auf der
Anzeige sehen.

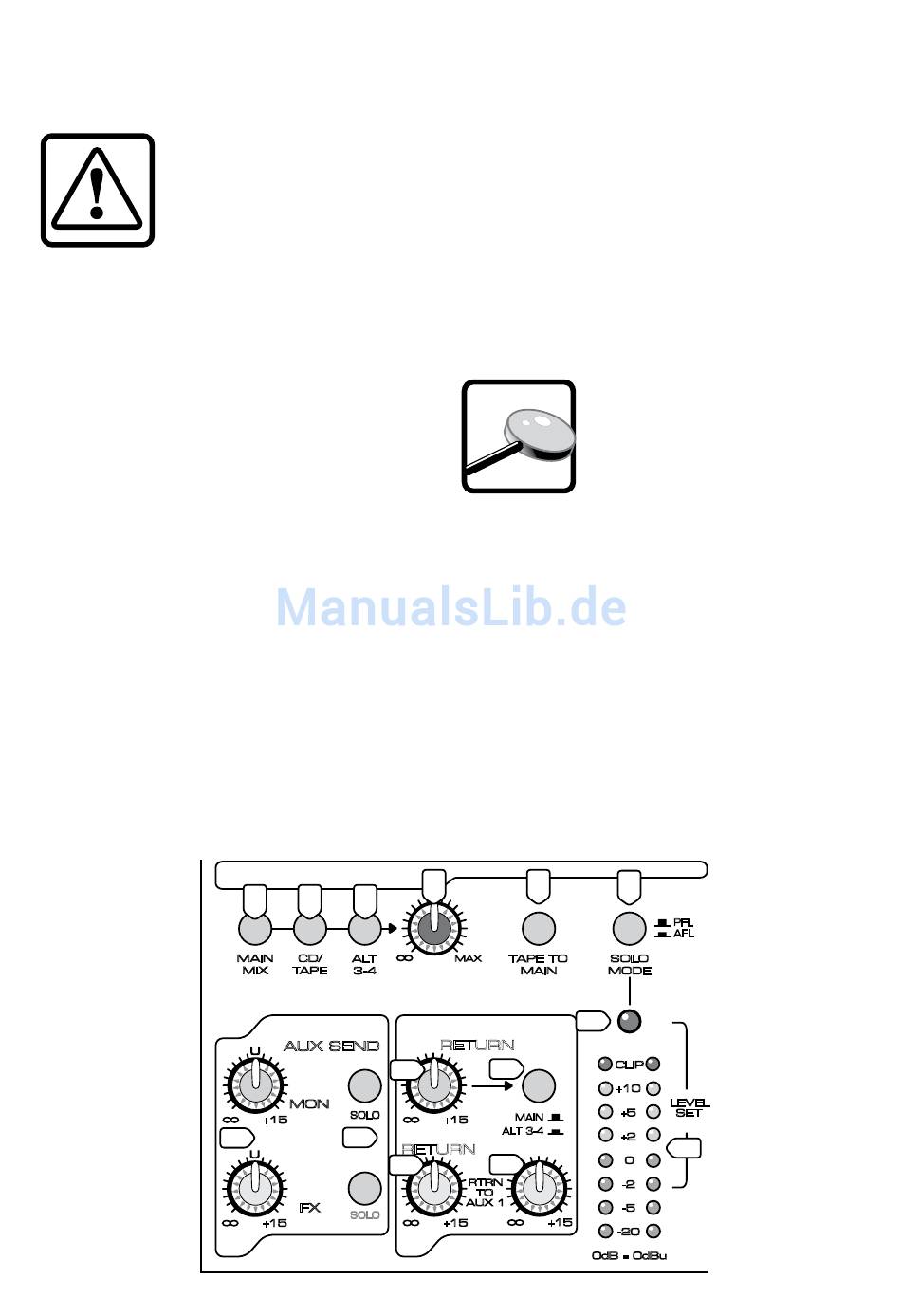

1
CONTROL ROOM
0 1
MAIN CD/
ALT
MIX TAPE 3-4
CTRL ROOM/
SOURCE SELECT
MASTER
AUX SEND
U
30
1
MON
SOLO
+15
9
8
U
3
2
FX
SOLO
+15
Bei gelöster SOLO MODE­Taste ist der PFL­Modus
gewählt – also Pre­Fader Listen (post­EQ). Dieser
Modus ist für das "Pegel einstellen" Verfahren erforder­
lich und ist zum schnellen, punktuellen Prüfen beson­
ders jener Kanäle sehr nützlich, deren Fader nach unten
geschoben sind.
Bei gedrückter Taste ist der AFL­Modus ge­
wählt – also After­Fader Listen. Sie hören das
Ausgangssignal des solo geschalteten Kanals
— das von dessen GAIN­, EQ­, FADER­ und PAN­
Einstellungen beeinflusst wird. Die Funktion ist
vergleichbar mit dem Stummschalten aller anderen
Kanäle, nur wesentlich bequemer. Benutzen Sie den
AFL­Modus während der Abmischung.
In beiden Modi bleibt SOLO von der Position der
MUTE/ALT­Taste eines Kanals unbeeinflusst.
IM
DETAIL
6. RUDE SOLO LED
Diese große LED leuchtet, wenn die Solo­Funktion
eines Kanals aktiviert ist und soll als zusätzliche Erinnerung
zu den LEDs der einzelnen Kanäle dienen. Wenn Sie mit
einem Mischer arbeiten, dessen Solo­Funktion über keine
Anzeigenlampen verfügt, und Sie vergessen, dass Sie sich
im Solo­Modus befinden, können Sie schnell glauben, dass
mit Ihrem Mischer etwas nicht stimmt. Daher die RÜDE
SOLO­Lampe. Besonders nützlich um 3 Uhr morgens,
wenn die Monitore stumm sind, aber die Mehrspur wie ver­
rückt wiedergibt.
Hinweis: Im PFL Solo­Modus leuchtet die RUDE
SOLO LED grün. Im AFL Solo­Modus leuchtet sie rot.
3 4
TAPE TO
MAX
MAIN
PHONES
AUX
RETURN
31
MAIN
+15
FX ALT 3-4
RETURN
33
RTRN
TO
AUX 1
+15 +15
Hinweis: Beim Umschalten vom
AFL­ zum PFL­Modus sollten Sie vor­
sichtig sein. Wenn der Kanal­Fader
im AFL­Modus sehr viel niedriger als
Unity Gain (U) eingestellt ist, kann die
Lautstärke beim Umschalten in den
PFL­Modus plötzlich stark ansteigen.
7. Anzeigen
Die Peak­Anzei­
5
gen bestehen aus
zwei LED­Balken,
PFL
deren drei Farben
AFL
unterschiedliche
SOLO
MODE Signalpegel­Berei­
che angeben – wie
bei einer Ampel.
6
Sie erstrecken
RUDE SOLO
sich von –30 ganz
CLIP
unten (–20 beim
+10
Mix.220FX) über
LEVEL
+5 SET
0 in der Mitte bis
+2
zu CLIP (+18)
7
0 ganz oben.
Die mittlere 0
-2
LED ist mit LEVEL
-5
SET bezeichnet
-20
und zeigt an, wo
0dB = 0dBu
der Pegel stehen
