BALKEN AUSWÄHLEN
LAGE

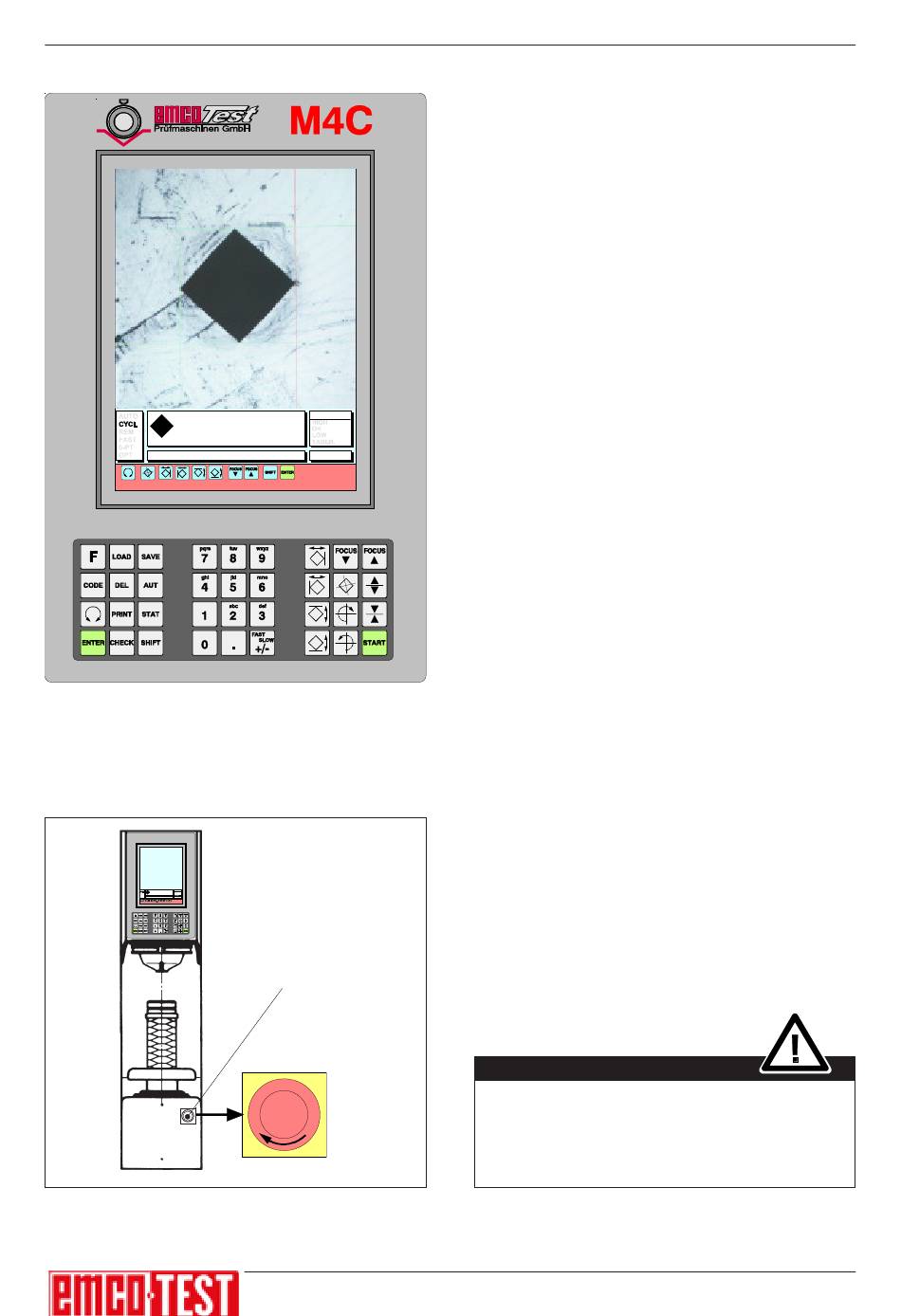

Bedienfront des M4
HV– 10
LA: 10 .0
VO: 316 .0 x
M4C M
075 /E/ 7 .40/17.0 3.03
4
AB BR ECH EN
BALKEN AUSWÄHLEN
BALKENAN .
L AGE
EINSTELL EN
ENT ER
NOT-AUS-Taste
HV–10
VO: 316.0x
4
BALKENAN.
EINSTELLEN
ENTER
1
Steuerung
Die Bedienung und Programmierung des Gerä-
tes erfolgt über eine Steuerung mit Folientastatur
mit drei Hauptblöcken und einem grafikfähigen
TFT-Monitor (8,4" LCD-Monitor).
Die Software ist menügeführt, und verfügt über
eine Vielzahl von Möglichkeiten für Prüfmethoden
und Umwertungen, sowie über eine statistische
Auswertung.
Auch eine serielle Schnittstelle RS 232 ist zur
Datenübertragung bzw. zur Fernbedienung im
Gerät eingebaut.
Optik
Mit der Optik erfolgt eine optische Auswertung
des Härteprüfeindruckes am TFT-Monitor. Die Op-
tik ist werksseitig eingestellt.
Es stehen 6 Wechselobjektive zur Verfügung (sie-
he weiter hinten in diesem Kapitel).
Nach dem Meßzyklus schwenkt die Optik auto-
matisch ein. Am Monitor erscheint eine automa-
tisch scharf eingestellte Abbildung des Prüf-
körpereindruckes.
Die Vermessung erfolgt automatisch, und kann
auch nachträglich manuell durchgeführt werden.
Sicherheitseinrichtungen
Als Sicherheitseinrichtung befindet sich auf der
Vorderseite des Gerätes eine NOT-AUS-Taste (1).
Bei Betätigung der Taste wird der laufende Ar-
beitsgang unterbrochen, und das Gerät abge-
schaltet.
Zum Entriegeln den Knopf im Uhrzeigersinn dre-
hen.
Gefahr:
• Die NOT-AUS-Taste ist sofort bei jeder
Gefahrensituation zu betätigen.
• Eigenmächtige Veränderungen an der
Sicherheitseinrichtungen des Gerätes sind
verboten.
18
B
ESCHREIBUNG
