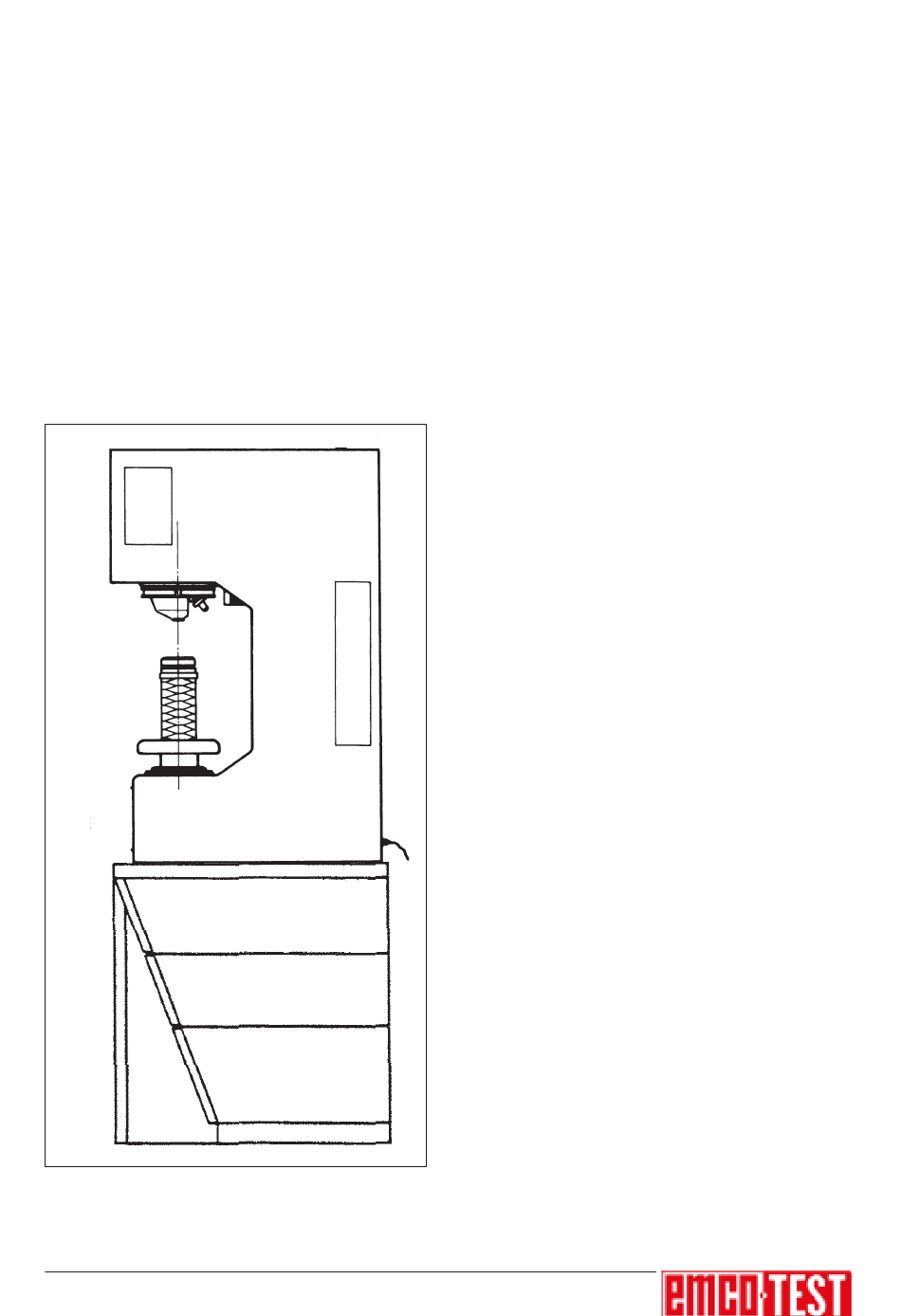

Härteprüfgerät M4C mit Gerätesockel
B Beschreibung
17
Aufbau des
Härteprüfgerätes
Das Härteprüfgerät M4 besteht im wesentlichen
aus dem Maschinenständer, dem höhenverstell-
baren Rundtisch, dem Gerätesockel und der Steu-
erung, sowie je nach Ausführung aus einer opti-
schen Meßeinrichtung.
Maschinenständer
Der Maschinenständer besteht aus Grauguß. In
den Maschinenständer werden die gesamte Elek-
trik und Elektronik, sowie sämtliche Antriebs-
einheiten eingebaut.
Gerätesockel (Zubehör)
Der Gerätesockel ist ergonomisch gestaltet, und
verfügt über versperrbare Schubladen zur Unter-
bringung des Zubehörs und zusätzliche Ablage-
flächen.
Prüftisch
Der Prüftisch hat einen Durchmesser von ø90 mm,
und ermöglicht die Aufnahme von Werkstücken mit
einem Gewicht bis zu maximal 50 kg.
Die Höhenverstellung erfolgt mit einer Trapezge-
windespindel über ein verchromtes Handrad.
Die Spindel wird durch einen Faltenbalg ge-
schützt.
