Montage der Trittflächensets
Einzelteile des Trittflächensets
1 Einhängebügel
2 Unterer Abstützgummi
3 Spanplattenschraube 5 x 30
4 Flachrundschraube M 8 x 20 DIN 603
mit Flanschmutter M 8 DIN 6923
5 Stützwinkel
6 Oberer Abstützgummi
7 Flachrundschraube M 8 x 16 ähnlich DIN 607
mit Flanschmutter M 8 DIN 6923
8 Laufstegoberteil
9 Sicherheitslaufrost
10 Gekröpfte Flachrundschraube M 8 x 50 DIN 603
mit Flanschmutter M 8 DIN 6923
Dachmontage der Trittelemente
Den Laufsteghalter auf das Eindeckmaterial halten, um die Lage der
Einhängelatten zu ermitteln. Dazu muss der untere Abstützgummi (2)
im Wasserlauf und im Bereich der unteren Dachlatte liegen. Davon
ausgehend wird durch die Länge des Einhängebügels (1) die Position
der Einhängelatte bestimmt. Die Einhängelatte muss zusätzlich mit
einer Stützlatte unterfüttert werden.
Bei Biberdeckung dient die verwendete Dachlatte gleichzeitig als
Einhängelatte. Sie muss ebenfalls mit einer Stützlatte unterfüttert
werden.
Der für die Dachkonstruktion verwendete Lattenquerschnitt kann auch
für die Einhängelatte und die Stützlatte verwendet werden, es sind
keine zusätzlichen Abmessungen erforderlich.
8
7
Obere Deckung
3
1
Einhänge-
latte
Stützlatte
Auflagedeckung
Dachlatte

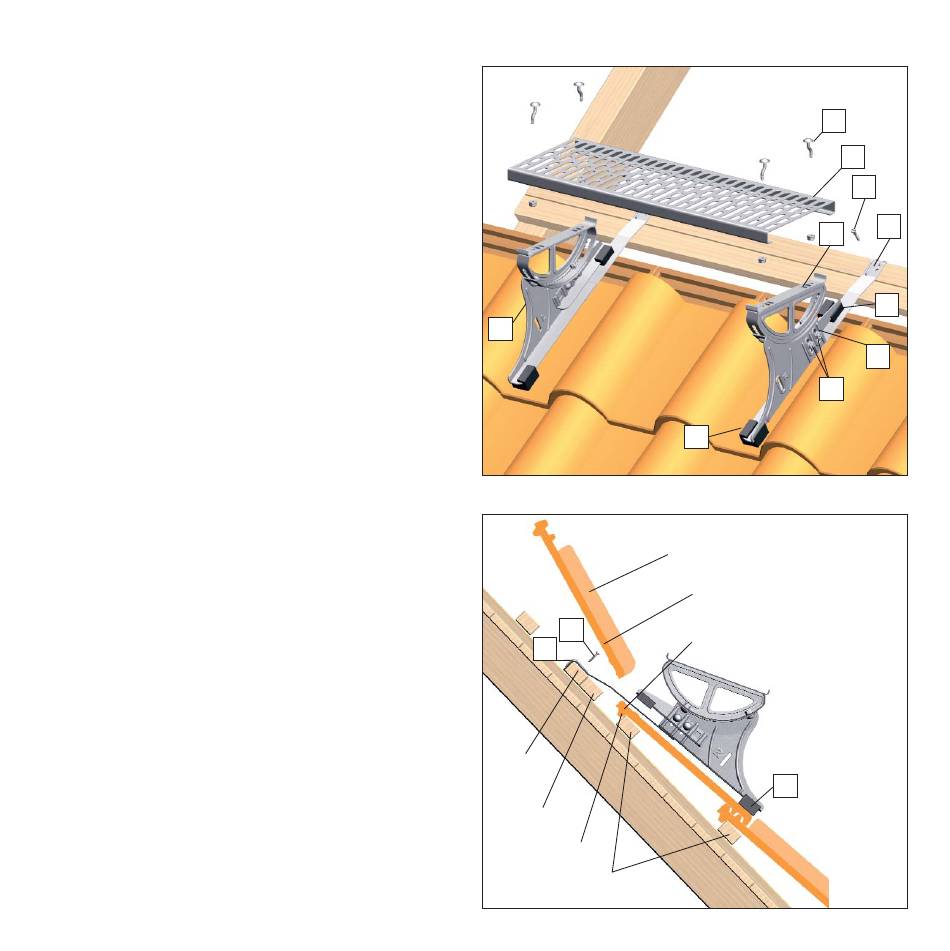

Bild 8
10
9
3
8
4
2
Bild 9: Pfannen-Deckung
Fußverfalzung
Kopfverfalzung
2
1
6
5
