Tabelle 4: FC-/SA-Bus Adress-Übersicht
Adresse
Beschreibung
0
Reserviert für übergeordneten Controller.
Reserviert (z.B. für lokales Display des NCE, fix auf
1-3
Adresse 3).
Unzulässige Adressen für Romutec I/O Module –
Reserviert für Field Equipment Controller (FEC) und
4-127
Metasys®-IOM-Module (als Master devices).
NCE = fix auf Adresse 4
Gültiger Adress-Bereich für Romutec I/O-Module
128-254
(als Slave devices).
255
Voreingestellte Adresse - muss geändert werden.
Bus-Terminierung
Mit dem 2-fach Dipschalter (Abb. 3) kann der SA-
Bus terminiert werden (nur einmalig zulässig, am
letzten Modul des SA-Busses). Dabei werden
Abschlusswiderstände auf den Bus geschaltet, die
Reflexionen am Leitungsende verhindern. Die ab
Werk voreingestellte Position ist OFF (nicht
terminiert), wie in Abb. 3 dargestellt. Falls Sie das
JDB8091 Modul terminieren, dann bringen Sie
beide EOL-Schalter in die ON-Position.
Einstellen der LED-Farbe
Die Farbe jeder LED kann mittels DIP-Schaltern
auf der Seite des JDB8091 ausgewählt werden
(mit dem oberen der beiden 8-poligen Dip-
Schalter). Abhängig von der Position der DIP-
Schalter wird die LED rot oder grün leuchten
(siehe Abb. 4).
Befindet sich der DIP-Schalter in der ON-
Position, dann wird die LED rot leuchten, in der
Stellung OFF dagegen grün.
Konfigurieren und Inbetriebnahme
Für das Modul JDB8091 sind im CCT-Tool die Datenpunkte für das JDB8010 zu verwenden.
Die Parameter für das Konfigurieren des JDB8091 werden im CCT-Tool festgelegt und im *.caf-Projektfile
(Controller Application File) mit abgespeichert. Die Daten dieses Files werden in den FEC/FAC/NCE-
Regler geladen. Sobald der Regler am SA-Bus das JDB8091 mit der passenden Adresse erkannt hat,
schreibt es die Konfigurationswerte in das JDB-Modul.
Die Hand-/Notbedienfunktionen stehen unabhängig vom Anschluss an einen FEC/FAC/NCE immer zur
Verfügung, d.h. die Relais der vier Digitalausgänge können jederzeit mit Hilfe der Schalter ein- oder
ausgeschaltet werden.
Außerdem werden die Zustände der digitalen Eingänge unabhängig vom Anschluss an einen
FEC/FAC/NCE immer angezeigt, allerdings wird für den Parameter „Polarity" bis zum Konfigurieren durch
den FEC/FAC/NCE die Werkseinstellung des JDB8091 verwendet (Polarity = NORMAL). Das bedeutet,
dass für alle Eingänge das Arbeitsstromprinzip verwendet wird und somit eine Lampe bei geschlossenem
Kontakt leuchtet. Eine eventuell gewünschte Umschaltung auf das Ruhestromprinzip (Polarity =
REVERSE) erfolgt erst bei der Konfiguration des JDB8091 durch den FEC/FAC/NCE-Regler.
Weitergehende Informationen zur Verwendung des CCT-Konfigurationstools finden Sie direkt im CCT
unter Help.
ON
1
2

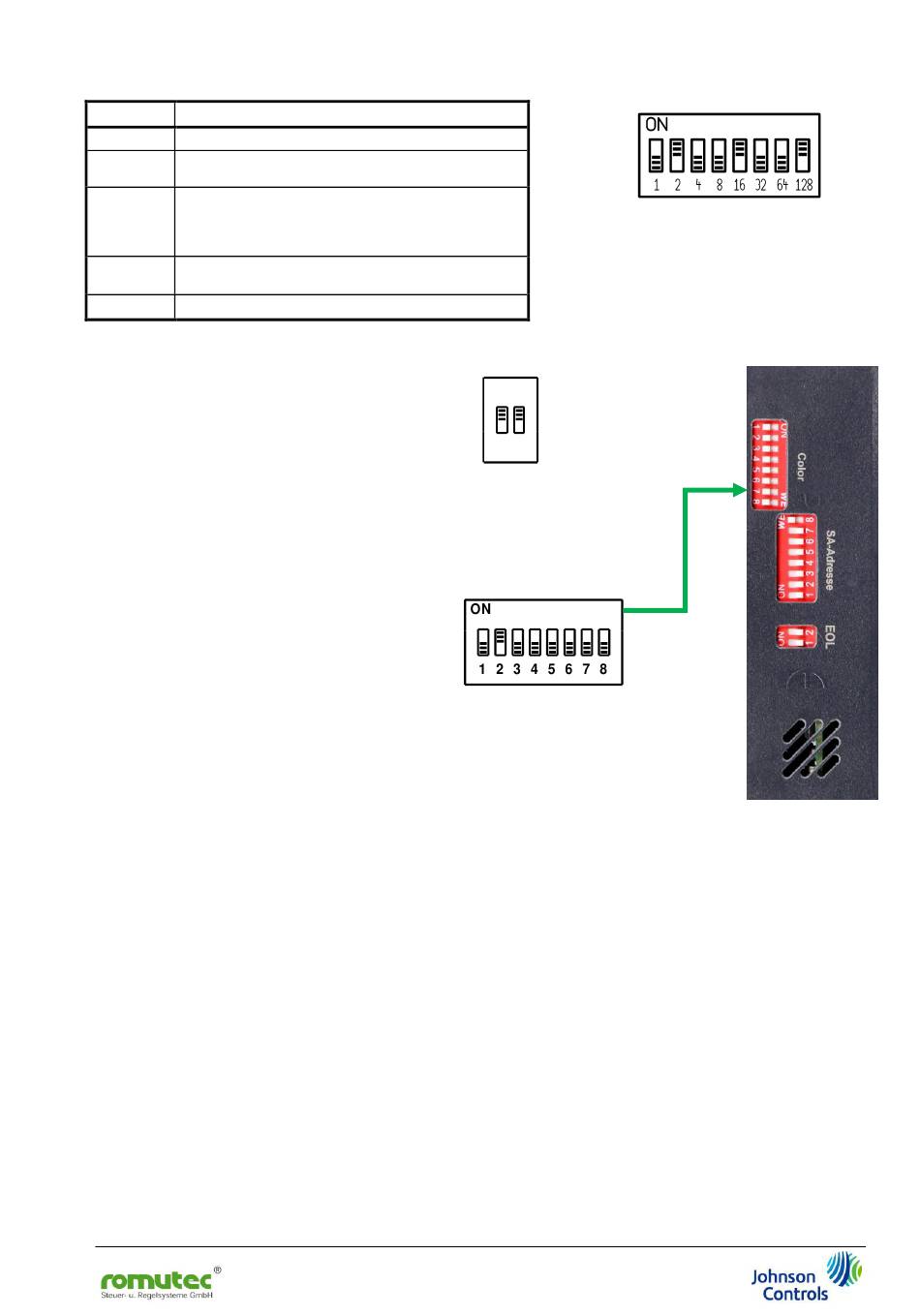

Abb. 3:
Einstellung der
Bus-Terminierung
Abb. 4:
Farbe der LED 2 ist rot,
andere LEDs alle grün
Manual JDB8091 Deutsch v1.4
Seite 5
Abb. 2:
Einstellen der Bus-Adresse
