Relais-Ausgang
Der Relaisausgang an den Klemmen 10,11 und 12 ist ein potentialfreier Kontakt
(Wechsler). Es kann entweder der Schließer-oder der Öffnerkontakt mit der
gemeinsamen Wurzel (COM) genutzt werden (siehe Klemmenbelegung).
Mit dem Relais darf niemals Netzspannung geschaltet werden.
Taster-Eingang
An den Schraubklemmen 6 und 7 kann ein externer Taster angeschlossen werden.
Durch Betätigen des externen Tasters kann das Relais je nach Parametrierung z.B. sofort
ausgeschaltet werden.
Dies kann z.B. verwendet werden, wenn das durch den Transponder eingeschaltete
Relais vorzeitig ausgeschaltet werden soll, etwa im Impuls-Modus. Der interne Taster
hat die gleiche Funktion und ist dem externen Tasteranschluss parallel geschaltet.
8
Anwendungsbeispiele

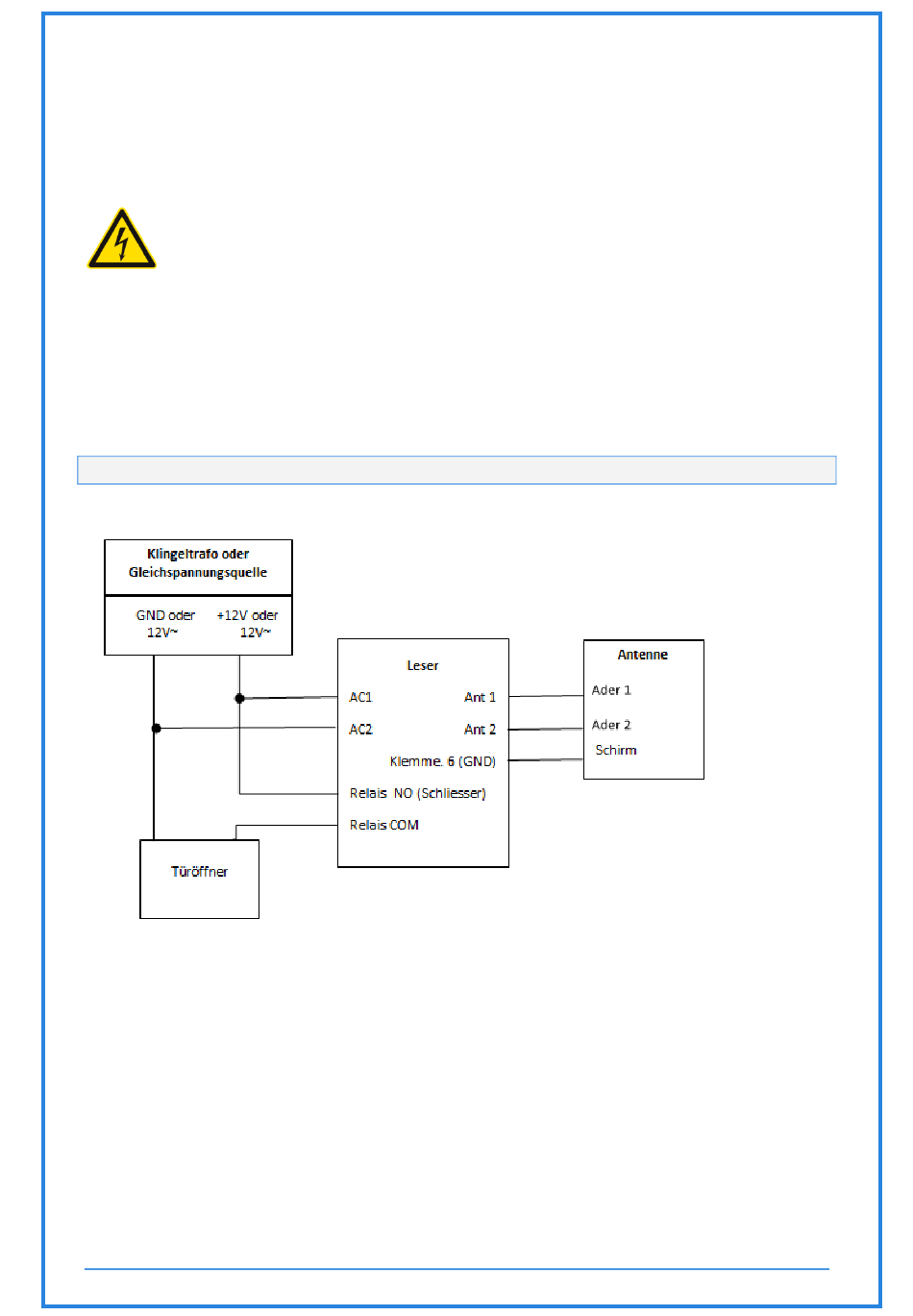

Schaltungsbeispiel Türöffner:
