Anschlüsse Und Bedienelemente - CODATEX Leser 7 Plus Bedienungsanleitung

Durch die Auswahl der geeigneten Konfiguration (Impulsmodus, Retrigger, Schaltzeit bis
zu 127 Minuten) können Sie auch nach Entfernen eines Transponders das Relais noch für
eine frei wählbare Dauer eingeschaltet lassen.
7

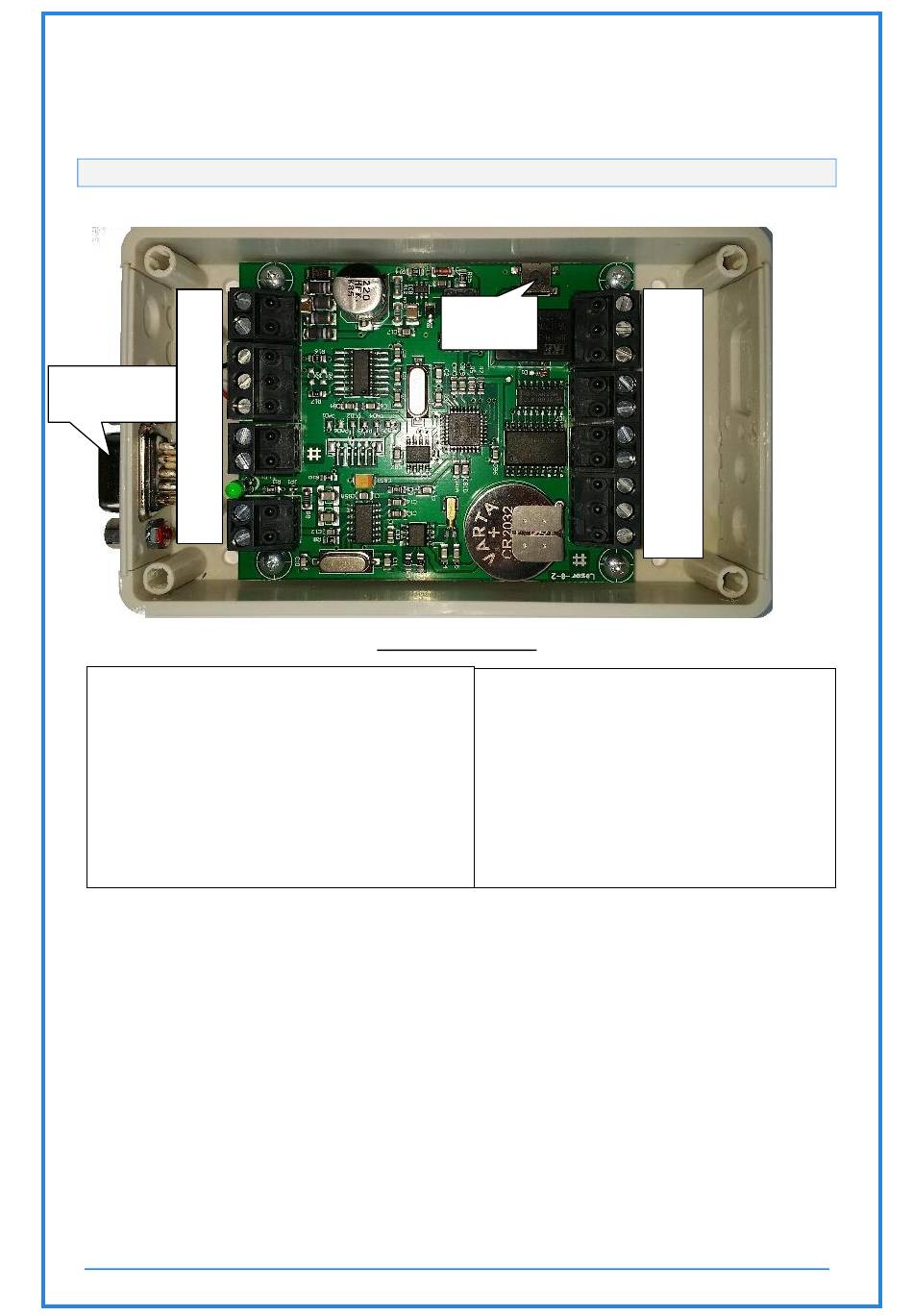

Anschlüsse und Bedienelemente
1
1
2
2
3
3
4
4
Serielle
5
Schnittstelle 5
6
6
7
7
8
8
9
9
1. AC2 (7 bis 30V DC, 7 bis 20V AC)
2. AC1 (7 bis 30V DC, 7 bis 20V AC)
3. GND für RS232
4. RX (zu verbinden mit TX am PC)
5. TX (zu verbinden mit RX am PC)
6. GND
(für Antennenschirm und ext. Taster)
7. Tastereingang (intern über 10k an 5V)
8. ANT2
9. ANT1
Spannungsversorgung
Die Spannungsversorgung erfolgt über die Klemme 1 (AC2) und die Klemme 2 (AC1).
Der Betrieb kann mit einer Spannungsversorgung von 7 bis 30 VDC (Gleichspannung)
oder von 7 bis 20VAC (Wechselspannung) erfolgen. Bei Betrieb mit Gleichspannung ist
die Polarität an den Klemmen 1 und 2 nicht relevant.
Das Produkt hat im normalen Lesemodus eine Stromaufnahme von unter 60 mA und
ca. 75 mA beim Schalten des Relais.
Interner
Taster
Klemmenbelegung:
10. Relais NC (Öffner)
11. Relais NO (Schliesser)
12. Relais COM
13a VOUT 5 V Ausgang max. 100 mA,
13. VIN
(nicht verwenden – ggf für spätere Anwendung)
14. OUT6
15. OUT5
16. OUT4
17. OUT3
18. OUT2
6 / 18
10
11
12
13a
13
14
15
16
17
18
GND Klemme 6
(nicht verwenden – ggf für spätere Anwendung)
(nicht verwenden – ggf für spätere Anwendung)
(nicht verwenden – ggf für spätere Anwendung)
(nicht verwenden – ggf für spätere Anwendung)
(nicht verwenden – ggf für spätere Anwendung)
