AWH VMON Anhang Zur Betriebsanleitung Seite 22



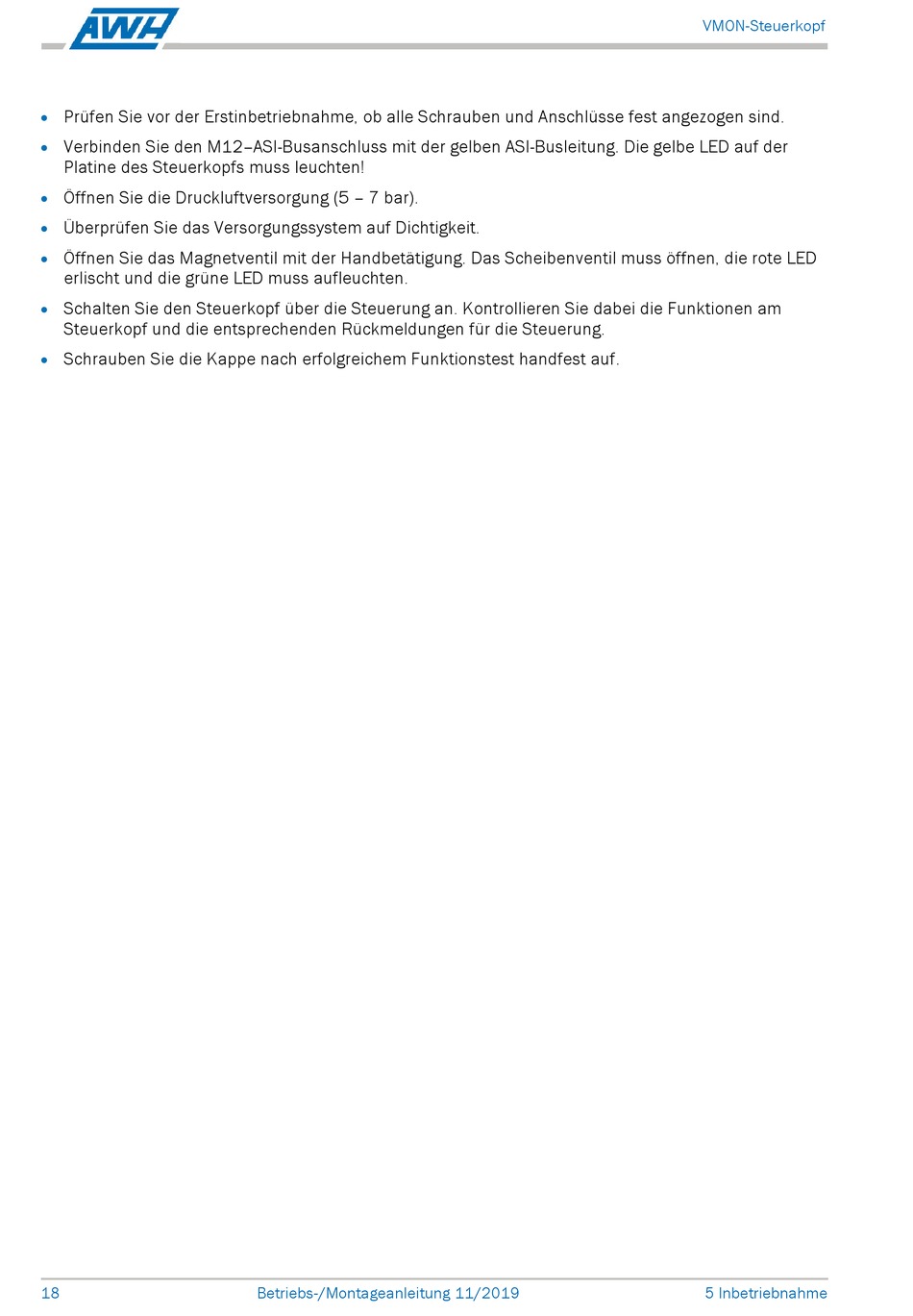

Prüfen Sie vor der Erstinbetriebnahme, ob alle Schrauben und Anschlüsse fest angezogen sind.

Verbinden Sie den M12–ASI-Busanschluss mit der gelben ASI-Busleitung. Die gelbe LED auf der
Platine des Steuerkopfs muss leuchten!
Öffnen Sie die Druckluftversorgung (5 – 7 bar).


Überprüfen Sie das Versorgungssystem auf Dichtigkeit.

Öffnen Sie das Magnetventil mit der Handbetätigung. Das Scheibenventil muss öffnen, die rote LED
erlischt und die grüne LED muss aufleuchten.

Schalten Sie den Steuerkopf über die Steuerung an. Kontrollieren Sie dabei die Funktionen am
Steuerkopf und die entsprechenden Rückmeldungen für die Steuerung.

Schrauben Sie die Kappe nach erfolgreichem Funktionstest handfest auf.
18 Betriebs-/Montageanleitung 11/2019
VMON-Steuerkopf
5 Inbetriebnahme
