3.2 Technische Daten

3.2.1 Allgemeine Daten

Abmessungen

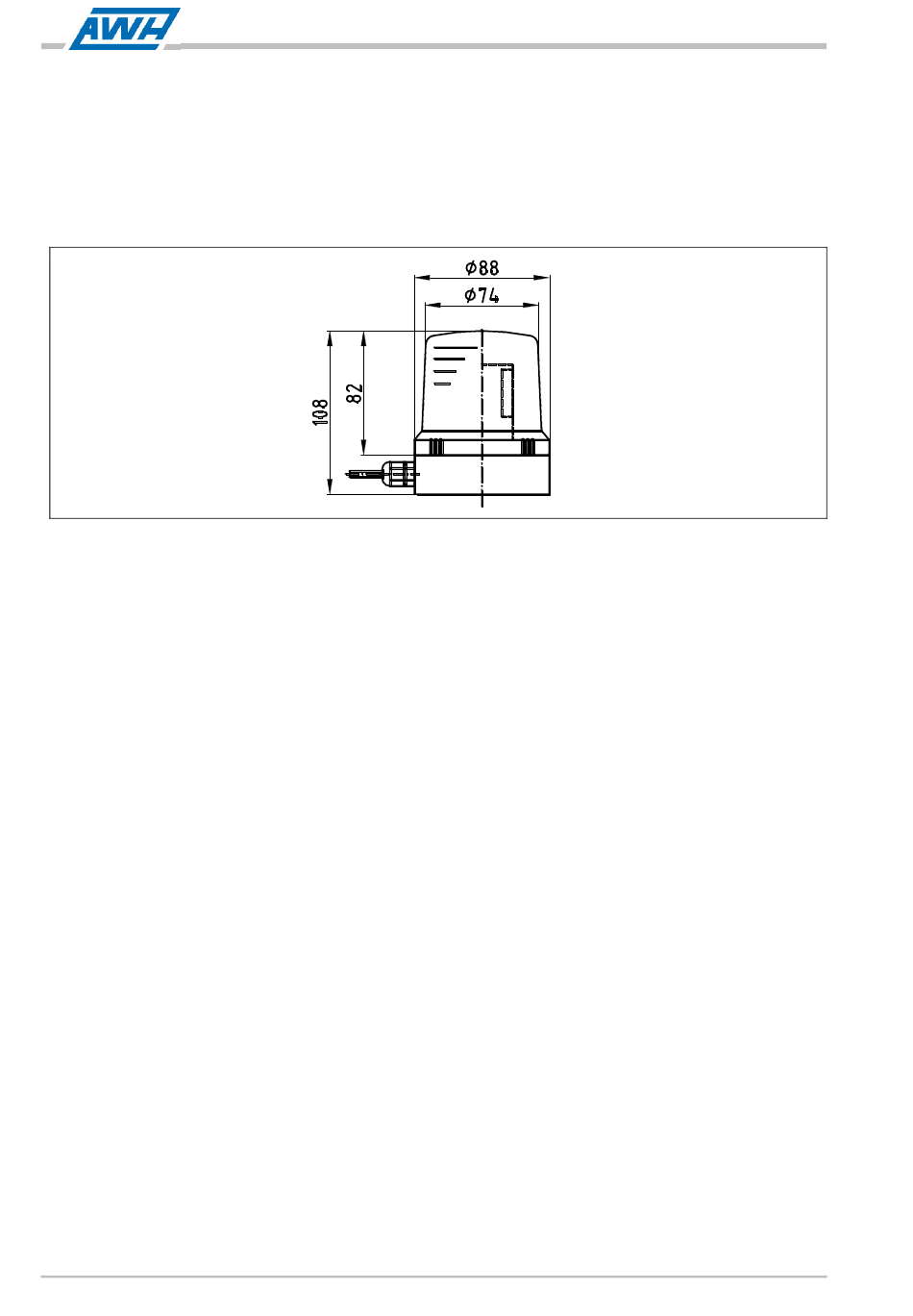

Abb. 3-2: Abmessungen

Temperatur
Umgebungstemperatur
Lagertemperatur
Werkstoff
Kappe
Unterteil
Dichtungen
Luftanschluss
Steuerluftdruck:
Schlauch
Reinheit
Ölgehalt
Drucktaupunkt
LED-Anzeige
Betriebsspannung
Ventilstellung offen/open
Ventilstellung zu/closed
3/2-Wege-Magnetventil
Nennleistung
max. Schaltfrequenz
6
+10 °C / +50 °F - +55°C / +131 °F
-10 °C / +14 °F - +75°C / +167 °F
PC, transflektiv
PA 6, blau
EPDM
5 bar / 72,5 psi – 7 bar/ 101,5 psi
D = 6 mm / D
außen
max. Teilchengröße 5 µm
max. Teilchendichte 5 mg/m³
max. Konzentration 1 mg/m³
Maximalwert 10 K unter Betriebstemperatur
gelbe LED
grüne LED
rote LED
1 W
10 Hz
Betriebs-/Montageanleitung 11/2019
= 4 mm
innen
3 Übersicht und Technische Daten
VMON-Steuerkopf
