Montage Steuerkopf Auf Pneumatischen Antrieb Vmove; Abb. 4-2: Montage Auf Antrieb Vmove - Awh Vmon Anhang Zur Betriebsanleitung

4.3 Montage Steuerkopf auf pneumatischen Antrieb VMove

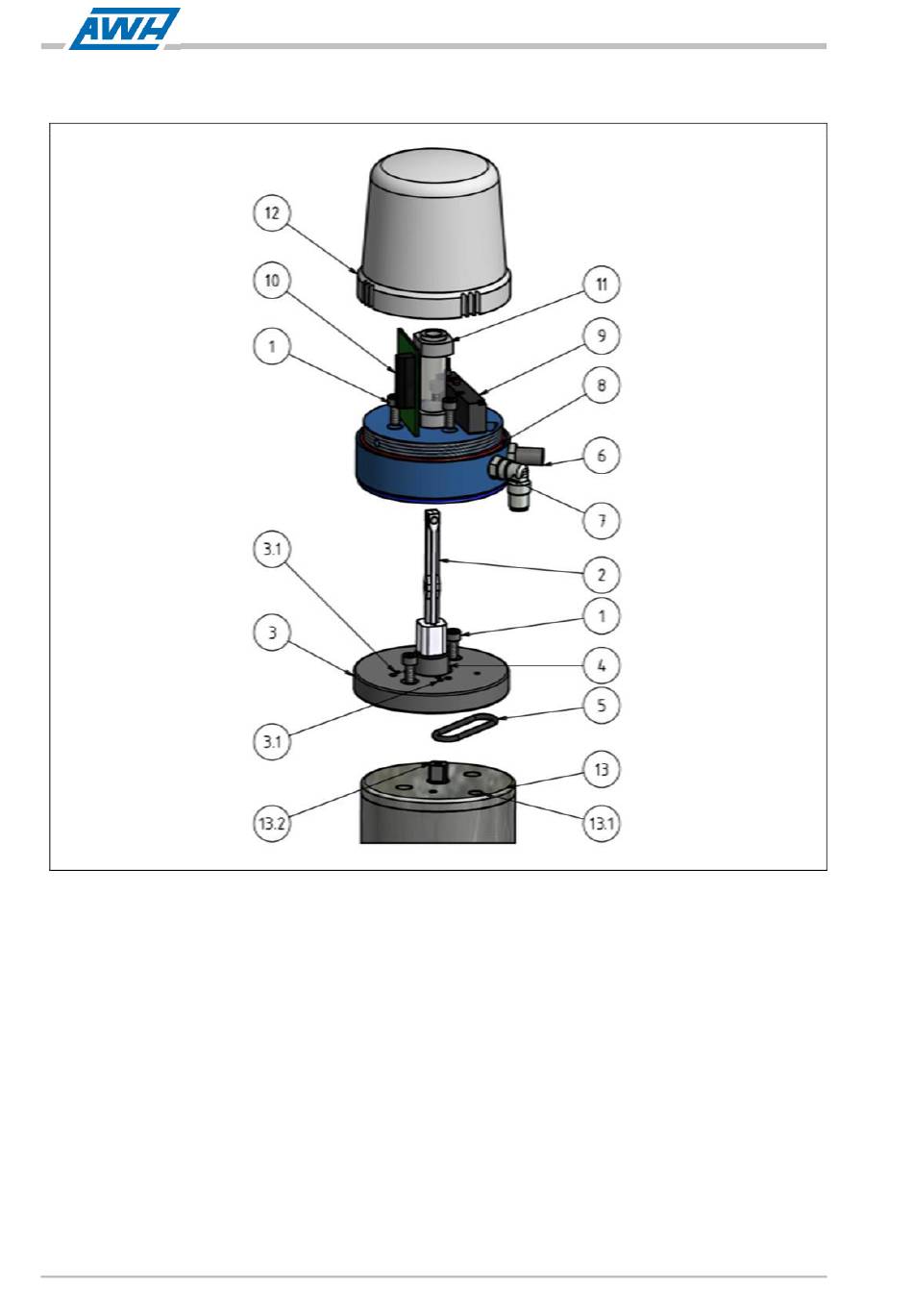

Abb. 4-2: Montage auf Antrieb VMove

1 Zylinderkopfschraube M5 x 12
2 Magnetansteuerung
2.1 Magnet für Magnetansteuerung
3 Adapterplatte
3.1 Markierung für Magnetansteuerung
4 Adaptervierkant
5 O-Ring 33 x 3
6 Schalldämpfer
7 Steuerluftanschluss
10
8 O-Ring 80 x 2
9 Magnetventil
10 Klemmleiste
11 Positionsabgreifer
12 Kappe
13 Antrieb VMove
13.1 Luftanschluss Antrieb
13.2 Vierkant Antrieb
