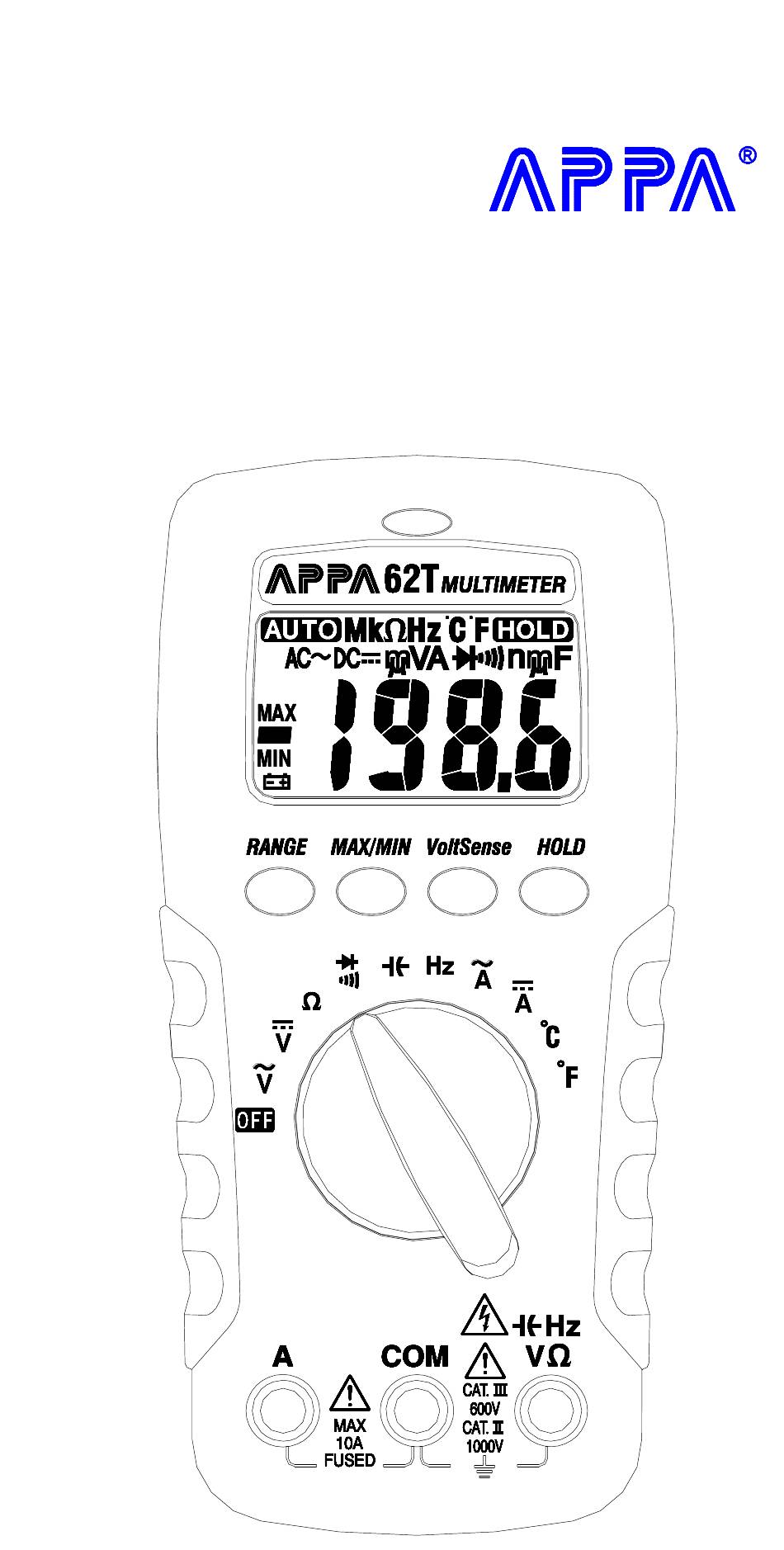

- Seite 1 APPA 61/62/62T /62R Bedienungsanleitung Digital-Multimeter...
- Seite 2 Warning Safety sheet ........
- Seite 3 messen. Lassen Sie das Messgerät im Zweifelsfall warten. • Legen Sie niemals mehr als die auf dem Messgerät angegebene Nennspannung zwischen den Anschl ü ssen oder zwischen dem Anschluss und der Erde an. • Messen Sie keinen Strom, wenn die Leerlaufspannung den Schutzwert der Sicherung überschreitet.
- Seite 4 Achtung • Trennen Sie die Messleitungen von den Testpunkten, bevor Sie die Stellung des Drehschalters ändern. • Schließen Sie niemals eine Spannungsquelle an, wenn der Drehschalter auf steht • Setzen Sie das Gerät keinen extremen Temperaturen oder hoher Feuchtigkeit aus. •...
-
Seite 5: Wartung
Wartung Versuchen Sie nicht, das Gerät zu reparieren. Es enthält keine Teile, die vom Anwender ersetzt werden können. Reparatur oder Wartung dürfen nur von einem qualifizierten Fachmann durchgeführt werden. Reinigung Wischen Sie das Gerät regelmäßig mit einem trockenen Tuch und Reinigungsmittel ab. Verwenden keinen Fall... -
Seite 6: Ac-/Dc-Spannung Und Frequenz Messen
AC-/DC-Spannung und Frequenz messen Durchgangsprüfung und Diodentest Bad Diode Black Black Good Diode Black Black... -
Seite 8: Widerstand Und Kapazität
Widerstand und Kapazität (Kapazität nur für 62, 62T, 62R) Bemerkung – Um die Messgenauigkeit bei Kondensatoren mit kleinen Messwerten zu verbessern, erfassen Sie den Messwert bei offenen Messleitungen und ziehen Sie dann die Restkapazität von Messleitungen und Messgerät ab. UNBEKANNT MESSUNG REST MIN/MAX-Aufzeichnung... - Seite 10 AC-/DC-Strom messen (Nur für 62, 62T, 62R) Temperatur °C ,°F...
- Seite 11 Hold Anzeige Manuelle und automatische Bereichswahl...
-
Seite 12: Automatische Abschaltung Deaktivieren
Automatische Abschaltung (Stromsparmodus) 10 min Automatische Abschaltung deaktivieren... - Seite 13 Berührungslose Spannungsmessung (Spannungsfühler) 1. Der Spannungsfühler-Schalter wird bei alle Funktionen oder im ausgeschalteten Zustand aktiviert. 2. Für Spannungsfühler-Messungen werden keine Messleitungen verwendet. 3. Drücken Sie die Spannungsfühler-Taste. Die Anzeige erlischt, ein akustisches Signal ertönt und die rote LED leuchtet, um die Betriebsbereitschaft des Gerätes anzuzeigen.
-
Seite 14: Sicherung Austauschen
Sicherung austauschen (Nur für 62, 62T, 62R) Zum Austausch der Sicherung, siehe folgende Abbildung: Achtung ˙ Verwenden Sie nur eine Sicherung mit der in dieser Anleitung angegebenen Stromstärke, Unterbrechung, Spannung und Geschwindigkeit. ˙ Nennleistung der Sicherung: 10 A, 500 V Batterie austauschen Zum Austausch der Batterie, siehe folgende Abbildung:... -
Seite 15: Technische Datens
Achtung ˙ Um falsche Messwerte zu vermeiden, ersetzen Sie die Batterie, sobald die Batteriestandsanzeige "<" erscheint. ˙ 2 x 1.5 V-Batterie Technische Datens Allgemeine technische Daten Anzeige: 2000 Counts. Polaritätsanzeige: automatisch, positiv impliziert, negativ angezeigt Bereichsüberschreitungsanzeige: “OL” oder “-OL”. Lebensdauer der Batterien: Alkali-Mangan, 250 Stunden Batteriestandsanzeige: “<”... -
Seite 16: Elektrische Daten
Temperaturkoeffizient: 0.15 x (spezifizierte Genauigkeit) / F ,< 64.4F oder > 82.4F. Messung: Probenahme 2 Messungen pro Sekunde, nominal. Höhe: 6561.7 ft (2000 m) Sicherheit: Entspricht EN61010-1, UL61010-1, IEC 61010-1, V/Ω: KAT.III. 600 V, KAT.II. 1000 V. A: KAT.III. 500 V (nur für 62/62T/62R) Verschmutzungsgrad: 2 Stromversorgung: 1.5 V x 2 IEC LR03, AM4 oder AAA... - Seite 17 DC-/AC-Spannungen Genauigkeit Wechselstrom (AC) 200.0 mV * Nicht spezifiziert ± (1.5 % + 5 Stellen) 50 Hz 2.000 V * ~ 300 Hz 20.00 V ~ 200.0 V ± (1.5 % + 5 Stellen) 50 Hz ~ 500 Hz * 750 VAC / 1000 VDC Genauigkeit Gleichstrom (DC) ±...
- Seite 18 Genauigkeit Genauigkeit Spannungs Bereich Gleichstrom Wechselstrom Spannungslast (AC) ± ( 1.5 % + 5 2.000 A ± ( 1.0 % + 3 Stellen) 2 V max. Stellen) 50 Hz ~ 500 Hz 10.00 A Überlastschutz: Eingang A: 10 A (500 V) flinke Sicherung * Wechselstrom-Umwandlungstyp: Umwandlungstyp und weitere Spezifikationen sind gleich wie DC-/AC- Spannung.
- Seite 19 Stellen) ± 1.5 % + 3 20.00 M Ω * Stellen) Leerlaufspannung: ca. -1.3 V * Schwankung von < 100 Stellen. * * Der Mindestwert der LCD-Anzeige beträgt 1400 Counts bei der automatischen Bereichswahl. Diodentest und Durchgangsprüfung Bereich Auflösung Genauigkeit ±(1.5 % + 5 Stellen)* 10 mV * Für 0.4 V ~ 0.8 V...
-
Seite 20: Eingeschränkte Gewährleistung
Überlastschutz: 600 V rms. Minimale Impulsbreite: > 25 ns Arbeitszyklen: >30 % und < 70% Kapazität (Nur für 62, 62T, 62R) Überlast Bereich Genauigkeit Schutz 2.000 nF ~ 200.0 µF ± ( 1.9 % + 8 600 V rms Stellen) 2.000 mF * * Schwankung von <... - Seite 21 Für dieses Messgerät wird dem Ersterwerber auf Mängel an Material und Verarbeitung eine Gewährleistung für den Zeitraum von 1 Jahr ab Kaufdatum gewährt. Während dieser Gewährleistungszeit tauscht der Hersteller nach seinem Ermessen das Gerät entweder aus oder repariert es, wenn der Mangel oder die Störung nachgewiesen wird. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien oder eine Beschädigung durch falsche Verwendung, Nichtbeachtung, Unfall, nicht...
- Seite 23 APPA TECHNOLOGY CORP. 9F, 119-1 Pao-Zong Rd., Shin-Tien, Taipei, 23115, Taiwan. P.O.Box. 12-24 Shin-Tien, Taiwan. Tel: +886-2-29178820 Fax: +886-2-29170848 E-mail: info@appatech.com http: //www.appatech.com...
