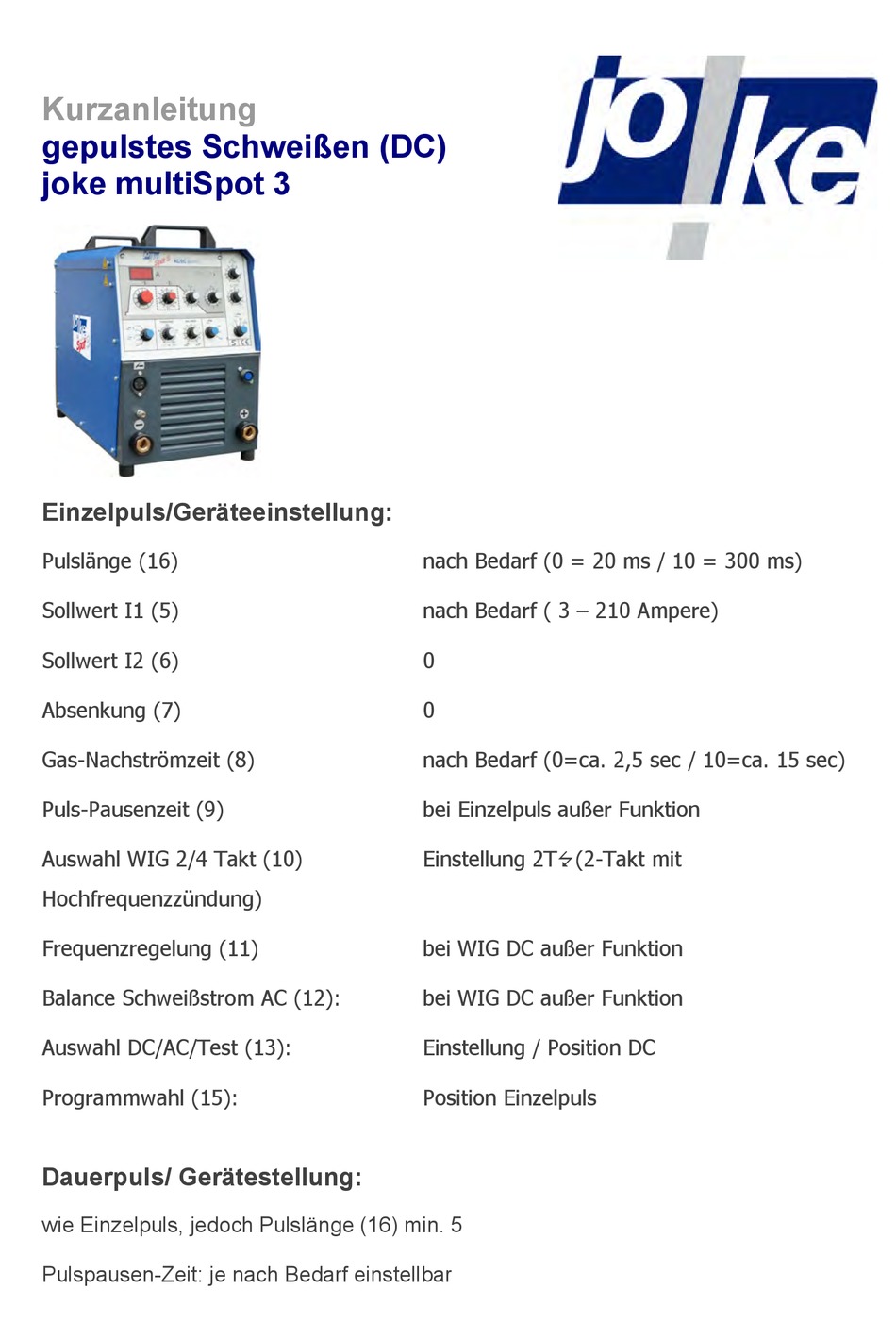

Kurzanleitung
gepulstes Schweißen (DC)

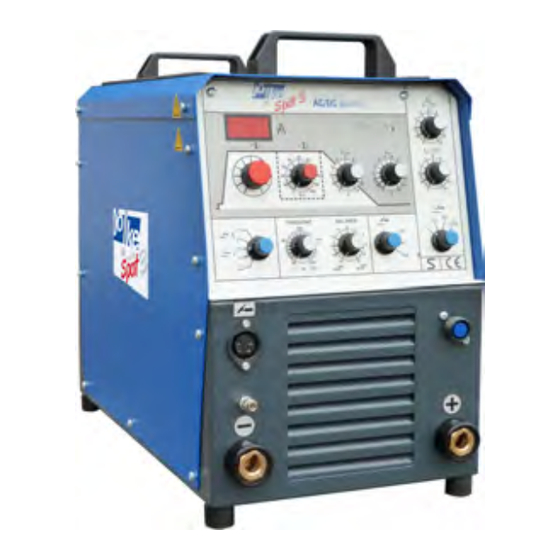

joke multiSpot 3
Einzelpuls/Geräteeinstellung:
Pulslänge (16)
Sollwert I1 (5)
Sollwert I2 (6)
Absenkung (7)
Gas-Nachströmzeit (8)
Puls-Pausenzeit (9)
Auswahl WIG 2/4 Takt (10)
Hochfrequenzzündung)
Frequenzregelung (11)
Balance Schweißstrom AC (12):
Auswahl DC/AC/Test (13):
Programmwahl (15):
Dauerpuls/ Gerätestellung:
wie Einzelpuls, jedoch Pulslänge (16) min. 5
Pulspausen-Zeit: je nach Bedarf einstellbar
nach Bedarf (0 = 20 ms / 10 = 300 ms)
nach Bedarf ( 3 – 210 Ampere)
0
0
nach Bedarf (0=ca. 2,5 sec / 10=ca. 15 sec)
bei Einzelpuls außer Funktion
Einstellung 2T (2-Takt mit
bei WIG DC außer Funktion
bei WIG DC außer Funktion
Einstellung / Position DC
Position Einzelpuls
Werbung
Verwandte Anleitungen für joke multiSpot 3
Inhaltszusammenfassung für joke multiSpot 3
- Seite 1 Kurzanleitung gepulstes Schweißen (DC) joke multiSpot 3 Einzelpuls/Geräteeinstellung: Pulslänge (16) nach Bedarf (0 = 20 ms / 10 = 300 ms) Sollwert I1 (5) nach Bedarf ( 3 – 210 Ampere) Sollwert I2 (6) Absenkung (7) Gas-Nachströmzeit (8) nach Bedarf (0=ca. 2,5 sec / 10=ca. 15 sec) Puls-Pausenzeit (9) bei Einzelpuls außer Funktion...
- Seite 2 Das zu schweißende Werkstück sollte möglichst sauber und frei • von Fett oder Öl sein. Pulsbetrieb nur mit Elektroden aus Sonderlegierung • (joke Art.-Nr. 0008320-0008321) Anschliff entsprechend Abbildung. Schliff in Längsrichtung der • Elektrode, Schliffwinkel ca. 22° - 25°. Schliff möglichst mittels Diamantschleifscheibe Korn D91.
- Seite 3 Bedienungselemente Pos. 14 Pos. 21 Pos. 18 Pos. 19 Pos. 20...
- Seite 4 Pos. 1: LED-Statusanzeigen für (doppelte Funktionsbelegung) Amperemeter und Inverter Störung Pos. 2: LED-Statusanzeigen für Betrieb Pos. 3: LED-Statusanzeigen für Übertemperatur Pos. 4: Einstelltrimmer für unabhängige Startstromhöhe bei Schuss-Puls-Betrieb Pos. 5: Stromsollwerteinstellung (I1) Pos. 5.1: LED-Statusanzeigen für I1 aktiv Pos. 6: Poti Stromsollwert (I2) für Zweitwertbetrieb (Pulsen, Zweitwert) Pos.
