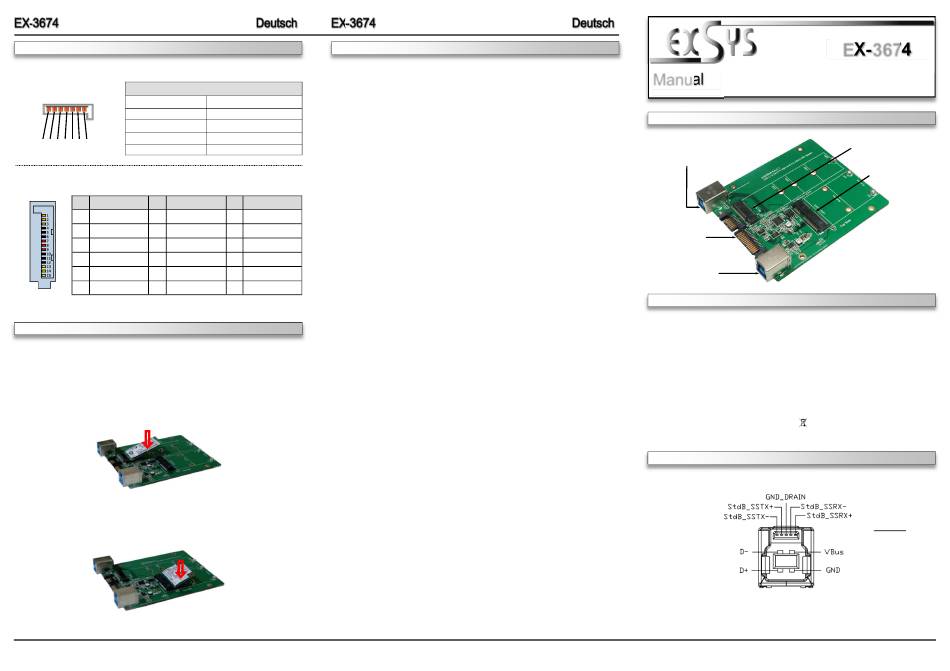

ANSCHLÜSSE
SATA 3 (Daten):
SATA 3 Anschluss
Pin
Signal
1
GND
2
A+ (Senderichtung)
3
A- (Senderichtung)
7 6 5 4 3 2 1
4
GND
SATA 3 (Strom):
Pin
Bezeichnung
Pin
Bezeichnung
1
3.3 Volt (Orange)
7
5 Volt (pre-charge)
2
3.3 Volt (Orange)
8
5 Volt (Rot)
3
3.3 Volt (pre-charge)
9
5 Volt (Rot)
4
Ground (Schwarz)
10
Ground (Schwarz)
5
Ground (Schwarz)
11
Reserviert
6
Ground (Schwarz)
12
Ground (Schwarz)
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-3674 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Befestigen Sie die EX-3674 mit den im Lieferumfang enthaltenen M3x5mm Schrauben.
2.
Stecken Sie nun Ihr M.2 NGFF Modul in den M.2 NGFF Slot. Hierzu setzen Sie das Modul
erst mit den Pins in den Slot und anschließend drücken Sie das Modul vorsichtig von oben auf
die Platine (siehe Abbildung). Danach befestigen Sie das Modul mit den im Lieferumfang
enthaltenen Schrauben. (Falls Sie kein M.2 NGFF Modul besitzen, fahren Sie mit Punkt 3
fort.)
3.
Stecken Sie nun Ihr mSATA Modul in den mSATA Slot. Hierzu setzen Sie das Modul erst mit
den Pins in den Slot und anschließend drücken Sie das Modul vorsichtig von oben auf die
Platine (siehe Abbildung). Danach befestigen Sie das Modul mit den im Lieferumfang enthalte-
nen Schrauben.
2
HARDWARE INSTALLATION
4.
Nun verbinden Sie die EX-3674 mit einem USB 3.1 oder SATA Anschluss an Ihrem PC.
5.
Jetzt können Sie Ihren PC starten.
Pin
Signal
5
B- (Empfangsrichtung)
6
B+ (Empfangsrichtung)
7
GND
Pin
Bezeichnung
13
12 Volt (pre-charge)
14
12 Volt (Gelb)
15
12 Volt (Gelb)
LAYOUT
USB 1:
USB 3.1 (Gen2) A-Port
for connect to the PC
22 Pin SATA and
Power Connector
USB 2:
USB 3.1 (Gen2) A-Port
for connect to the PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-3674 converter is a external enclosure for a replacement of 2.5-inch hard drive and
SSD. The EX-3674 provide two USB 3.1 (Gen2) ports and one SATA 3 connector for connect
the EX-3674 to the PC. On the board, the EX-3674 provides an M.2 NGFF slot and an mSATA
slot. It uses data transfer rates up to 10Gbit/s! The EX-3674 support the Self Powered and Bus
Powered mode.
Compatibility:
Operating System:
Connectors:
Extent of delivery:
Certificates:
CONNECTORS
USB 3.1 (Gen1) B-Port:
3
Manual
Vers. 1.0 / 01.12.16
USB 2.0, 3.0 & 3.1 & SATA 2 & 3
Windows 7, 8.x/ 10/ Linux 3.19 or higher
2x USB 3.1 (Gen2) A-Port, 1x SATA 3 Connector, 1x 67 Pin M.2 NGFF,
1x 16 Pin mSATA
EX-3674, Manual, Screws for M.2 and mSATA modules
CE / FCC / RoHS / WEEE
DE97424562 / WHQL
4
EX-3674
Slot for M.2 NGFF Modul
(B-Key or B+M-Key)
Slot for mSATA Modul
(Half Size and Full Size)
Attention!
Never plug in with
force or in wrong
direction.
