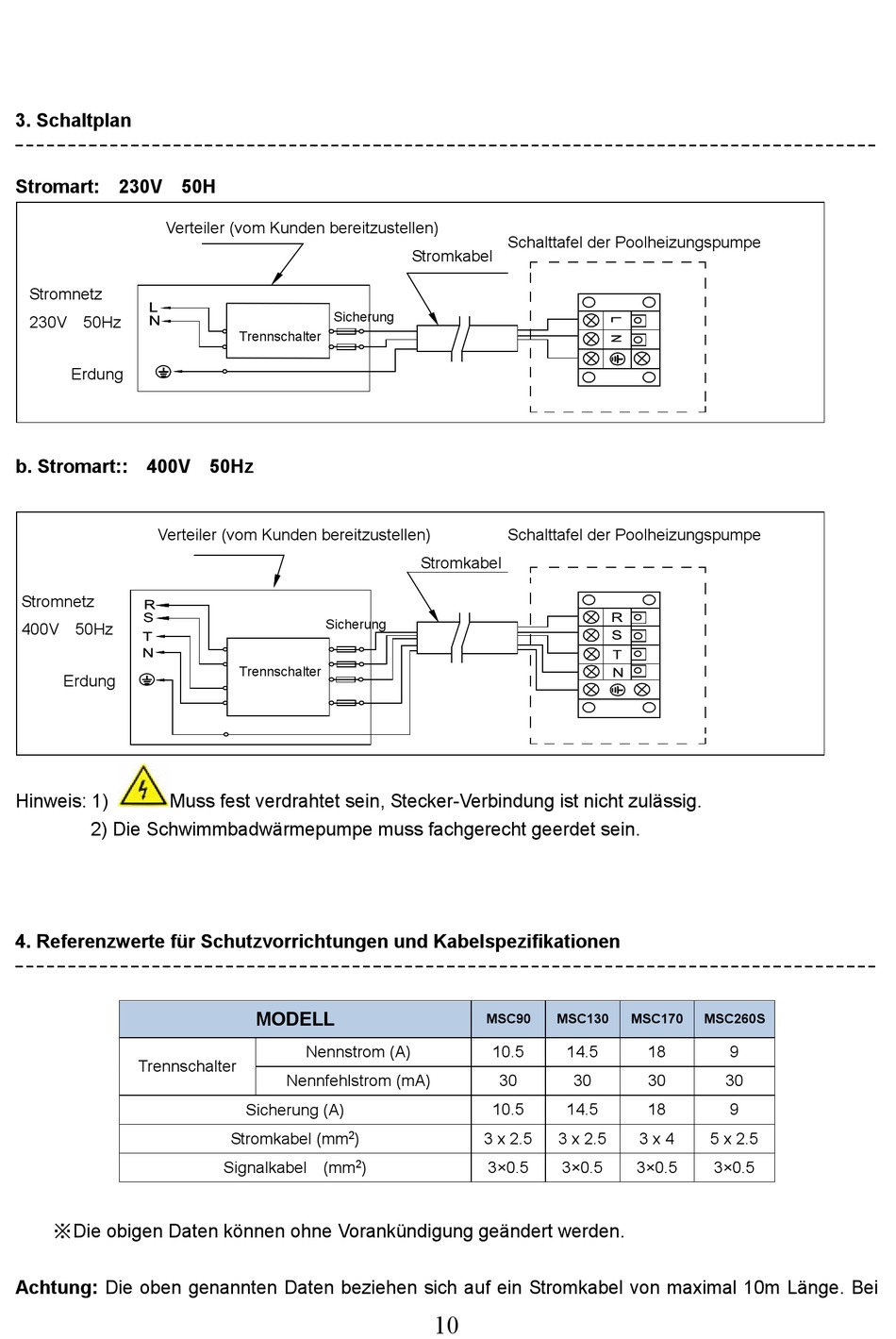

3. Schaltplan
Stromart: 230V 50H
Verteiler (vom Kunden bereitzustellen)
Stromnetz
230V 50Hz
Erdung
b. Stromart:: 400V 50Hz
Verteiler (vom Kunden bereitzustellen)
Stromnetz
400V 50Hz
Erdung
Hinweis: 1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig.
2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein.
4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen
Trennschalter
※ Die obigen Daten können ohne Vorankündigung geändert werden.
Achtung: Die oben genannten Daten beziehen sich auf ein Stromkabel von maximal 10m Länge. Bei
Sicherung
Trennschalter
Sicherung
Trennschalter
MODELL
Nennstrom (A)
Nennfehlstrom (mA)
Sicherung (A)
2
Stromkabel (mm )
2
Signalkabel (mm )
Schalttafel der Poolheizungspumpe
Stromkabel
Schalttafel der Poolheizungspumpe
Stromkabel
MSC90 MSC130
10.5 14.5
30 30
10.5 14.5
3 x 2.5 3 x 2.5
3×0.5 3×0.5
10
MSC170 MSC260S
18 9
30 30
18 9
3 x 4 5 x 2.5
3×0.5 3×0.5
