Meranus MSC90 Benutzerhandbuch

Inverter schwimmbadwärmepumpe
Vorschau ausblenden Andere Handbücher für MSC90:
Diese Anleitung herunterladen
Inhaltsverzeichnis
INVERTER
SCHWIMMBADWÄRMEPUMPE
BENUTZERHANDBUCH
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Meranus MSC90

Inhaltszusammenfassung für Meranus MSC90

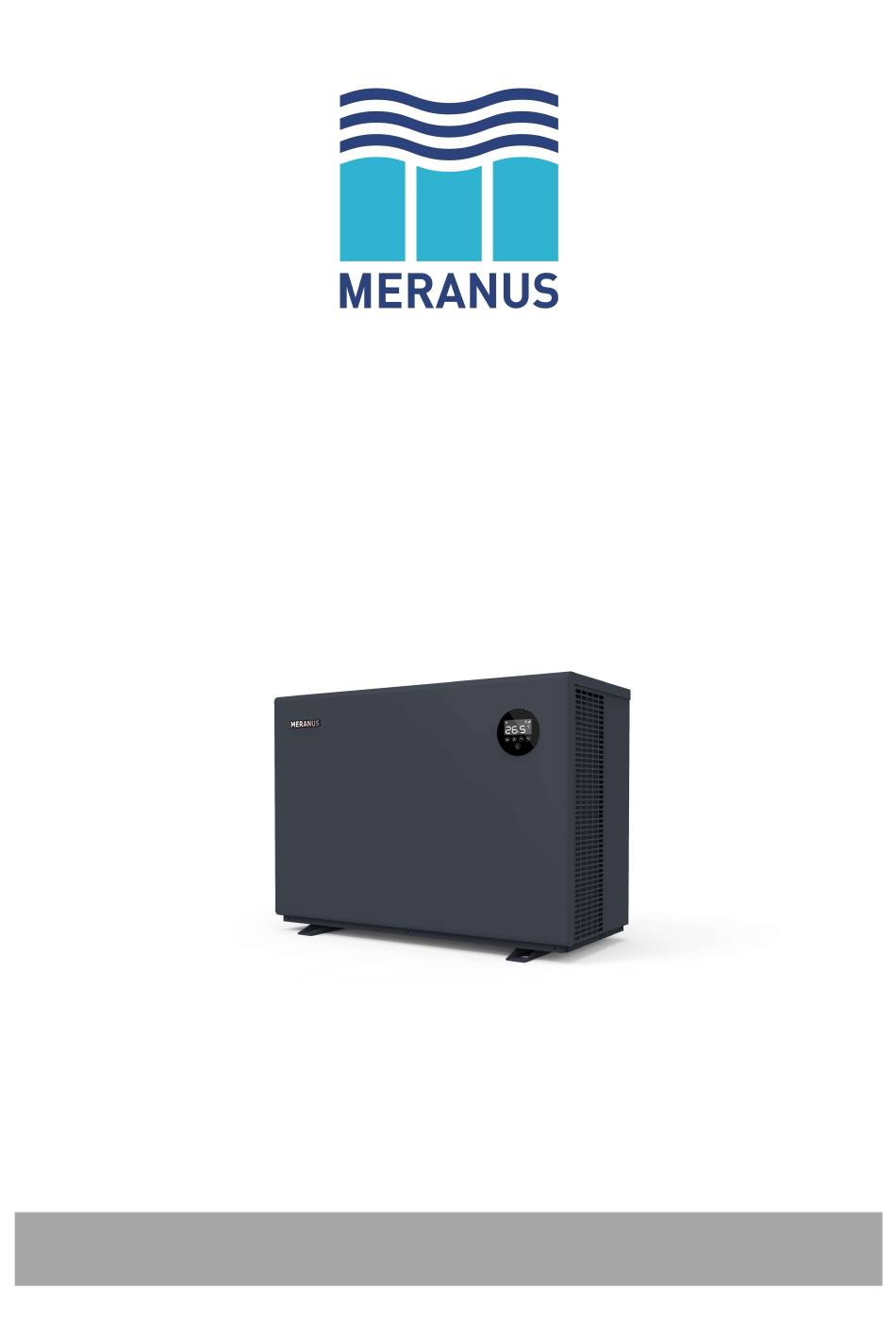

  • Seite 1 INVERTER SCHWIMMBADWÄRMEPUMPE BENUTZERHANDBUCH...

  • Seite 2: Inhaltsverzeichnis

    Inhalt A. Vorwort B. Sicherheitsvorkehrungen 1. Warnung 2. Achtung 3. Sicherheit C. Ihre Wärmepumpe 1. Transport 2. Zubehör 3. Eigenschaften 4. Betriebsbedingungen und Betriebsbereich 5. Vorstellung der verschiedenen Betriebsmodi 6. Technische Parameter 7. Energie Label 8. Maße D. Installationsanleitung 1. Installationshinweis 2.

  • Seite 3: Vorwort

    A. Vorwort Vielen Dank, dass Sie sich für unsere besonders leise und energiesparende Poolwärmepumpe mit Inverter entschieden haben. Sie ist die ideale Lösung für eine umweltfreundliche Poolheizung. Um eine ausreichende Erwärmung Ihres Schwimmbades zu gewährleisten, muss die Wärmepumpe ausreichend groß dimensioniert werden. Lassen Sie sich für die von Ihnen gewünschten Einsatzbedingungen der Wärmepumpe von Ihrem Fachhändler bzw.

  • Seite 4: Sicherheitsvorkehrungen

    B. Sicherheitsvorkehrungen Wir stellen Ihnen in diesem Handbuch wichtige Sicherheitshinweise zu Ihrer Heizung vor. Bitte lesen und befolgen Sie alle Sicherheitshinweise. 1. Warnung a. Das WARNZEICHEN weist auf Gefahren bei unsachgemäßer Handhabung des Produktes hin. b. Arbeiten am Kältekreis dürfen nur von zugelassenen Fachbetrieben durchgeführt werden.

  • Seite 5: Achtung

    2. Achtung a. Bitte lesen Sie die folgende Anleitung vor der Installation, dem Gebrauch und der Wartung sorgfältig durch. b. Die Installation darf nur von Fachkräften und gemäß den Vorgaben in diesem Handbuch vorgenommen werden. c. Vor der Inbetriebnahme des Gerätes muss eine Dichtheitsprüfung der Schwimmbadverrohrung vorgenommen werden.

  • Seite 6: Ihre Wärmepumpe

    C. Ihre Wärmepumpe 1. Transport a. Stellen Sie das Gerät stets aufrecht b. Heben Sie das Gerät nie an den Überwurfmuttern an (andernfalls kann der Titan-Wärmetauscher der Pumpe beschädigt werden) 2. Zubehör: Anschlussverschraubung Kondensat - Ablauf...

  • Seite 7: Eigenschaften

    3. Eigenschaften DC Twin-rotary Inverter Kompressor von Mitsubishi Bürstenloser DC-Lüftermotor Elektronisches Expansionsventil Schnelle Heissgasabtauung mittels 4 Wege Saginomiya Ventil Hochleistungs-Titan-Wärmetauscher Exakte Temperaturregelung und Wassertemperaturanzeige Hochdruck- und Niederdruckschutz 4. Betriebsbedingungen und Betriebsbereich: Lufttemperaturbereich: >0℃～43℃ Heizbereich: 18℃～40℃ Kühltemperatur - Einstellbereich: 12℃～30℃ Die Heizungspumpe erbringt ihre optimale Leistung bei einer Lufttemperatur von 15℃～25℃ 5.

  • Seite 8: Technische Parameter

    6. Technische Parameter Modell MSC90 MSC130 MSC170 MSC280S BETRIEBSBEDINGUNGEN: Luft 27°C/ Wasser 27°C/ Feuchtigkeit 80% 28.0 Heizkapazität (kW) 13.0 17.5 15.8~7.1 COP-Spanne 14~7.2 14.5~7.0 15.6~7 BETRIEBSBEDINGUNGEN: Luft 15°C/ Wasser 26°C/ Feuchtigkeit 70% Heizkapazität (kW) 12.5 8~5.0 COP-Spanne 7.5~4.8 7.5~5 7.7~5 BETRIEBSBEDINGUNGEN: Luft 35°C/ Wasser 28°C/ Feuchtigkeit 80%...

  • Seite 9: Energie Label

    7. Energie Label 8. Maße Name Größe (mm) Modell MSC90 MSC130 MSC170 1060 MSC280S 1060 ※Die obigen Daten können unangekündigt geändert werden.

  • Seite 10: Installationsanleitung

    Achtung: Bei dieser Zeichnung handelt es sich lediglich um eine Darstellung der Spezifikationen der Poolheizung zum Zweck der Installation durch den Techniker und zur reinen Orientierung. Das Produkt kann gelegentlich im Rahmen von Verbesserungen unangekündigt überarbeitet werden. D. Installationsanleitung 1. Installationshinweis Die Wärmepumpe darf nur von Fachkräften installiert werden.
  • Seite 11 Für Modelle mit 21 kW und mehr Automatische Kugelhahn Wasserdesinfektion Kugel - hahn Filter Düsenleitun Kugelhahn Filterpumpe 1) Das Gerät muss auf einem tragfähigen, ebenen Untergrund positioniert werden. 2) Bitte platzieren Sie keine Gegenstände vor dem Gerät, welche den Luftstrom in das und aus dem Gerät blockieren könnten, und halten Sie das Gerät in einem Umkreis von 50cm frei von Hindernissen, andernfalls kann die Effizienz der Heizung gemindert oder gar völlig verhindert werden;...

  • Seite 12: Verkabelung

    2. Verkabelung a. Schließen Sie das Gerät an das Stromnetz an, die Spannung sollte der Nennspannung des Produkts entsprechen. b. Erden Sie das Gerät sorgfältig. c. Die Verkabelung muss von einer Elektro - Fachkraft dem Schaltplan entsprechend vorgenommen werden. d. Verwenden Sie den lokalen Bestimmungen entsprechend einen FI - Schutzschalter (≤ 30mA). e.

  • Seite 13: Schaltplan

    Sicherung 400V 50Hz Trennschalter Erdung Hinweis: 1) Muss fest verdrahtet sein, Stecker-Verbindung ist nicht zulässig. 2) Die Schwimmbadwärmepumpe muss fachgerecht geerdet sein. 4. Referenzwerte für Schutzvorrichtungen und Kabelspezifikationen MODELL MSC90 MSC130 MSC170 MSC280S Nennstrom (A) 10.5 14.5 Trennschalter Nennfehlstrom (mA) Sicherung (A) 10.5...

  • Seite 14: Betriebsanleitung

    E. Betriebsanleitung 1. Steuerung Symbol Bezeichnung Funktion Wärmepumpe AN / AUS AN / AUS Wifi Einstellungen Automatik Heizen / Kühlen – Modus Heiz – Modus Sperrtaste Kühl – Modus Sperren / Entsperren Steuerung Geschwindigkeits- Boost Silence modus Pfeiltasten Temperatureinstellung / - anzeige Achtung: a.
  • Seite 15 2. Betriebsanleitung a.*Bildschirmsperre* 1) Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu sperren oder zu entsperren. 2) Automatische Bildschirmsperre: Nach 30 Sekunden Nichtbenutzung b. Angeschaltet: Halten Sie 3 Sekunden lang gedrückt, um den Bildschirm zu entsperren, drücken Sie , um das Gerät anzuschalten.
  • Seite 16 Bitte wählen Sie den Boost-Modus für die erste Aufheizung e. W-LAN (Optional) Halten Sie 5 Sekunden lang gedrückt und geben Sie, nachdem ein Signalton erklingt, die W-LAN- Verbindung ein Wenn die APP sich erfolgreich ins W-LAN einwählt: leuchtet; Wenn Sie das Gerät mit der APP kontrollieren: blinkt f.

  • Seite 17: Testlauf

    F. Testlauf 1. Inspizieren Sie die Wärmepumpe vor dem Einsatz a. Der Ventilator und die Ausgänge sind nicht blockiert. b. Überprüfen Sie die Verrohrungsanschlüsse, sowie die Einstellung des Bypasses. c. Überprüfen Sie die Verkabelung anhand des Schaltplans und des Erdungsanschlusses. d.

  • Seite 18: Wartung

    G. Wartung AUS, Schalten Sie die Heizung unbedingt bevor Sie das Gerät reinigen, untersuchen oder reparieren 1. Wenn Sie im Winter nicht schwimmen: a. Nehmen Sie das Gerät vom Stromnetz, um eine Beschädigung zu verhindern. b. Lassen Sie das Wasser aus dem Gerät ablaufen. c.

  • Seite 19: Lösungen Für Häufiger Auftretende Probleme

    H. Lösungen für häufiger auftretende Probleme 1. Reparaturanleitung ----------------------------------------------------------------------------------------------------------------------------------------- WARNUNG: a. Wenn das Gerät repariert werden muss, wenden Sie sich bitte an Ihren Schwimmbad – Fachhandel. b. Servicepersonal erforderlich Jeder, der mit einem Kühlmittelkreislauf arbeitet oder einen Kühlmittelkreislauf unterbricht, sollte über ein entsprechendes Zertifikat einer akkreditierten Zulassungsstelle verfügen, das ihn zum sicheren Umgang mit Kühlmitteln auf der Grundlage der branchenanerkannten Bewertungskriterien befähigt.
  • Seite 20 Schutz- & Fehlercode Display Keine Fehleranzeige Kein Durchfluß Stromzufuhr außerhalb des Betriebsbereichs Zu große Temperaturdifferenz zwischen Wasserzufuhr und -ausfuhr (Schutz vor unzureichender Wasserfluss) Umgebungstemperatur zu hoch oder zu niedrig Frostschutzmittel-Erinnerung Display Fehleranzeige Hochdruckschutz Niedrigdruckschutz 3-Phasenfolgeschutz (nur wenn dreiphasig) Wasserabfuhrtemperatur zu hoch oder zu niedrig Hoch Ausstoßtemperatur Schutz vor Verdampferüberhitzung (nur im Kühlmodus) Kommunikationsfehler des Kontrollpanels...

  • Seite 21: Schaltplan Für Die Elektrische Verdrahtung (Optional)

    I. Schaltplan für die elektrische Verdrahtung (optional) Falls ein Betrieb unabhängig von den Filterlaufzeiten gewünscht wird, kann optional eine zusätzliche Umwälzpumpe an die potenzialfreien Kontakte P1 und P2 angeschlossen werden. Der Kontakt wird bei Wärmeanforderung der Wärmepumpe freigegeben. Laufzeiten können über die Wärmepumpe NICHT eingestellt werden.

  • Seite 22: Wifi-Betrieb

    J. Wifi-Betrieb InverGo Download Konto erstellen Registrieren Sie sich per E-Mail oder Drittanbieter-Apps. download für Android d o w n l o a d f ü r i O S a. Registrieren über E-Mail.
  • Seite 23 b. Registrieren über Drittanbieter-Apps. Familienkonto Legen Sie bitte den Familiennamen fest und wählen Sie den Standort des Geräts.

  • Seite 24: App Kopplung

    APP Kopplung a. Mit Bluetooth 1. Bitte bestätigen Sie, dass Sie mit Wi-Fi verbunden sind und Ihr Bluetooth eingeschaltet ist. 2. Klicken Sie auf „Gerät hinzufügen“, und befolgen Sie die Anweisungen zum Koppeln des Geräts.
  • Seite 25 b. Mit Wi-Fi 1. Bitte stellen Sie sicher, dass Sie mit Wi-Fi verbunden sind. 2. Drücken Sie 3 Sekunden auf „ “, um den Bildschirm zu entsperren. Drücken Sie 3 Sekunden auf „ “ und lassen Sie los. Nachdem Sie „Beep“ gehört haben, geben Sie das Wi-Fi Passwort in App ein.
  • Seite 26 Operation 1. Nur bei Wärmepumpe mit Heizfunktion: Zeigt Leistungsgrad Boost/Silence-Modus an °C/°F wechseln Temperatur Wassereintrittstemperatur einstellen Anfrage Boost/ Silence Timer Modus auswählen An/Aus 2. Für Wärmepumpe mit Heiz- und Kühlfunktion: Zeigt Boost/ Leistungsgrad Silence-Modus an °C/°F wechseln Temperatur Wassereintrittstemperatur einstellen Anfrage Heating/Cooling/Auto Modus auswählen...

  • Seite 27: Teilen Sie Geräte Mit Ihren Familienmitgliedern

    Teilen Sie Geräte mit Ihren Familienmitgliedern Wenn Ihre Familienmitglieder nach dem Pairing auch das Gerät steuern möchten, lassen Sie Ihre Familienmitglieder zuerst die App installieren, und der Administrator kann wie folgt vorgehen Notiz: 1. Die Wettervorhersage dient nur als Referenz. 2.
  • Seite 28 AQ02C-R32-V22-1 The company reserves all rights for final explanation.

Diese Anleitung auch für:

Msc130Msc170Msc280s
